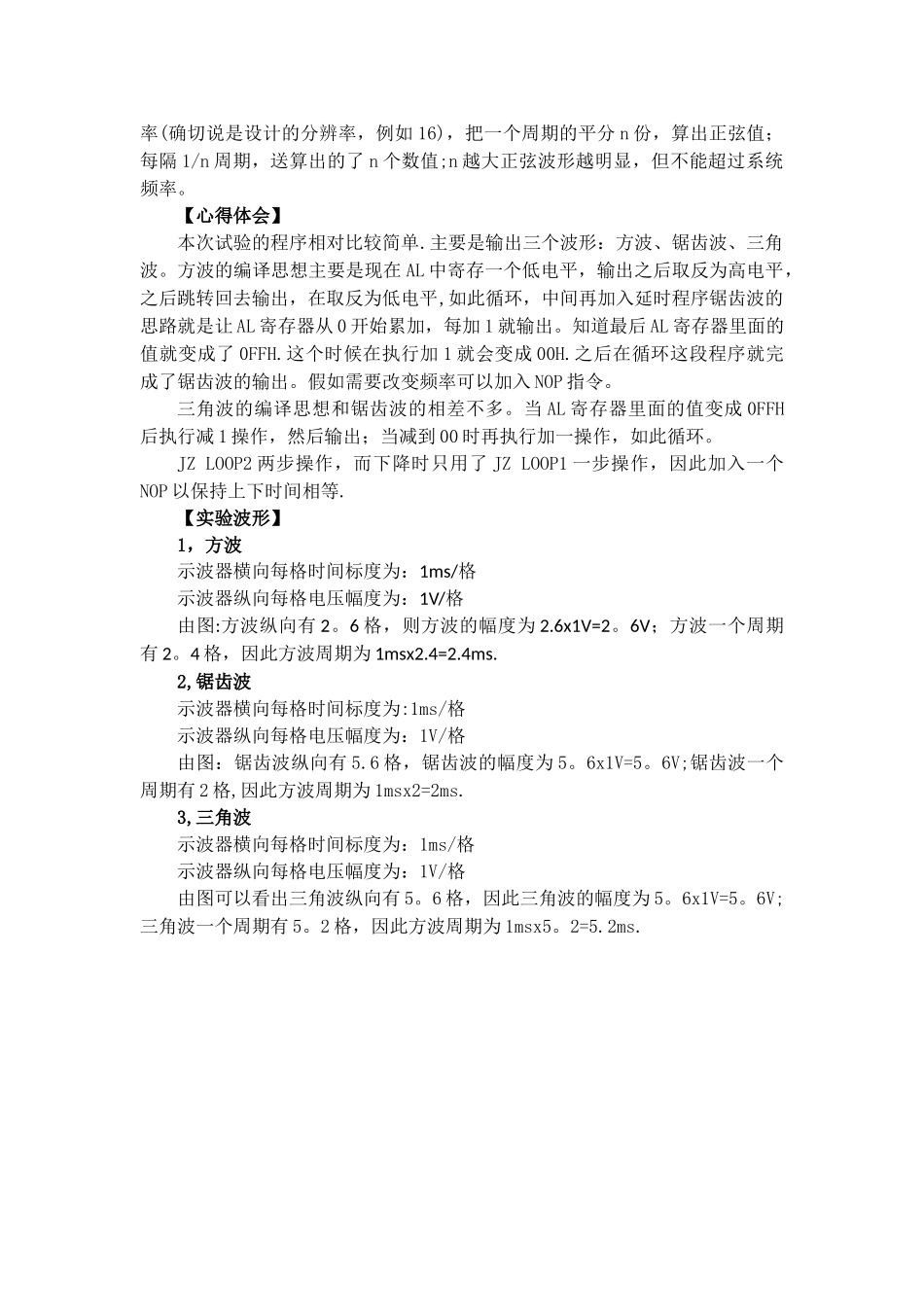

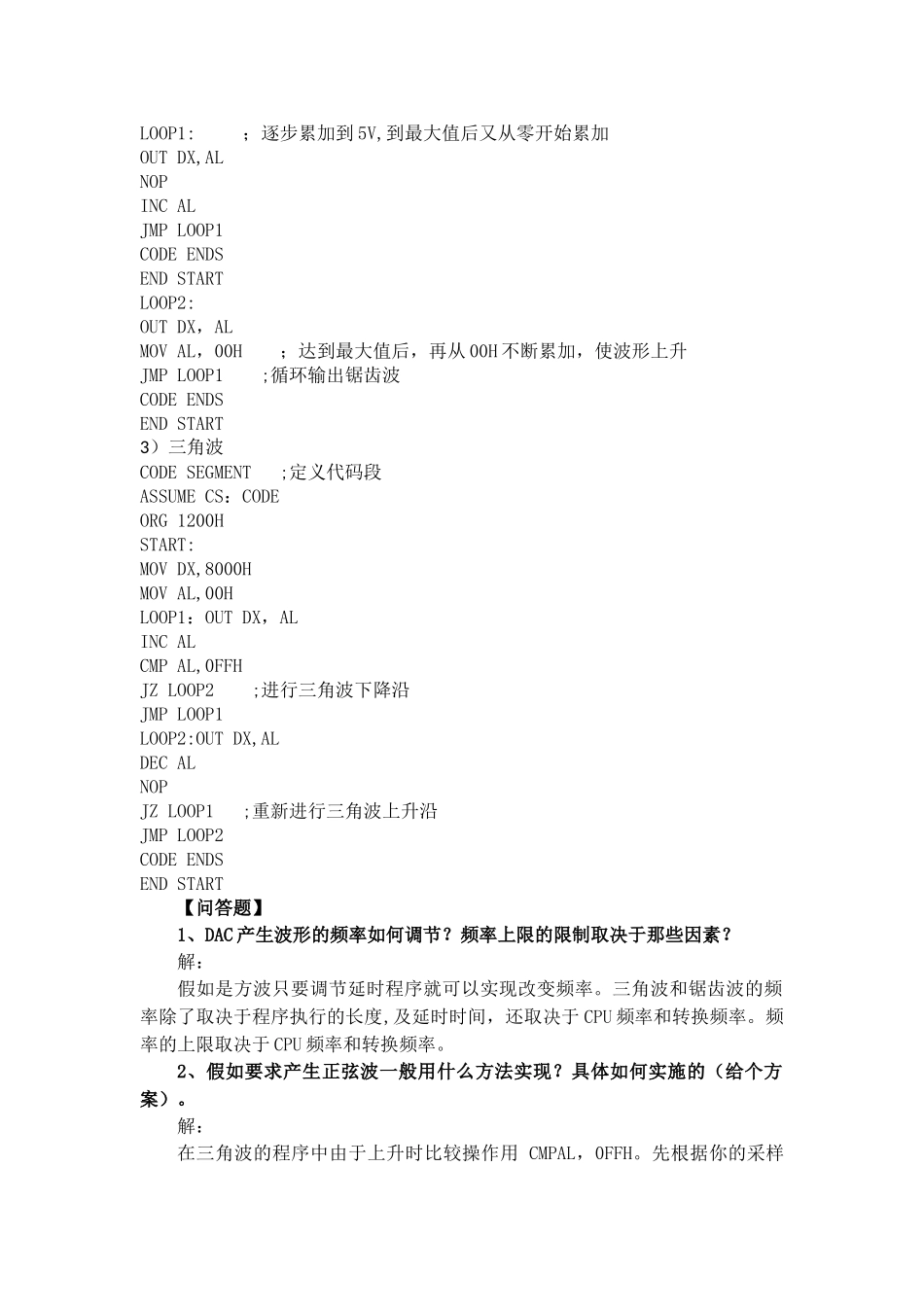

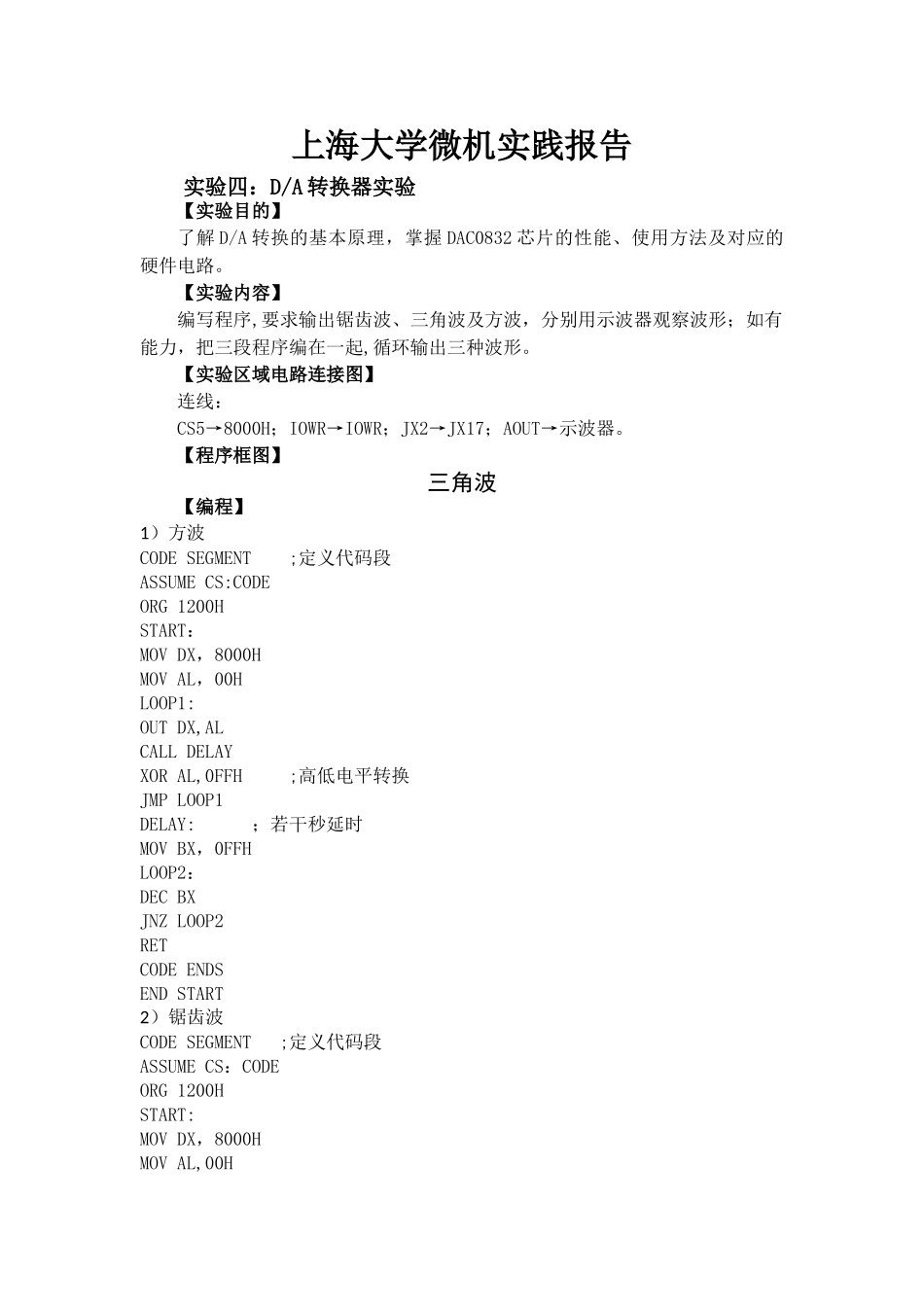

上海大学微机实践报告实验四：D/A 转换器实验【实验目的】了解 D/A 转换的基本原理，掌握 DAC0832 芯片的性能、使用方法及对应的硬件电路。【实验内容】编写程序,要求输出锯齿波、三角波及方波，分别用示波器观察波形；如有能力，把三段程序编在一起,循环输出三种波形。【实验区域电路连接图】连线：CS5→8000H；IOWR→IOWR；JX2→JX17；AOUT→示波器。【程序框图】三角波【编程】1）方波CODE SEGMENT ;定义代码段ASSUME CS:CODEORG 1200H START：MOV DX，8000H MOV AL，00H LOOP1:OUT DX,AL CALL DELAY XOR AL,0FFH ;高低电平转换 JMP LOOP1 DELAY: ；若干秒延时 MOV BX，0FFH LOOP2：DEC BX JNZ LOOP2 RET CODE ENDS END START2）锯齿波CODE SEGMENT ;定义代码段ASSUME CS：CODE ORG 1200H START:MOV DX，8000H MOV AL,00H LOOP1: ；逐步累加到 5V,到最大值后又从零开始累加 OUT DX,AL NOP INC AL JMP LOOP1 CODE ENDS END STARTLOOP2:OUT DX，ALMOV AL，00H ；达到最大值后，再从 00H 不断累加，使波形上升JMP LOOP1 ;循环输出锯齿波CODE ENDSEND START3）三角波CODE SEGMENT ;定义代码段ASSUME CS：CODE ORG 1200H START:MOV DX,8000HMOV AL,00H LOOP1：OUT DX，AL INC AL CMP AL,0FFH JZ LOOP2 ;进行三角波下降沿 JMP LOOP1 LOOP2:OUT DX,AL DEC AL NOP JZ LOOP1 ;重新进行三角波上升沿 JMP LOOP2 CODE ENDS END START 【问答题】1、DAC 产生波形的频率如何调节？频率上限的限制取决于那些因素？解：假如是方波只要调节延时程序就可以实现改变频率。三角波和锯齿波的频率除了取决于程序执行的长度,及延时时间，还取决于 CPU 频率和转换频率。频率的上限取决于 CPU 频率和转换频率。2、假如要求产生正弦波一般用什么方法实现？具体如何实施的（给个方案）。解：在三角波的程序中由于上升时比较操作用 CMPAL，0FFH。先根据你的采样率(确切说是设计的分辨率，例如 16)，把一个周期的平分 n 份，算出正弦值；每隔 1/n 周期，送算出的了 n 个数值;n 越大正弦波形越明显，但不能超过系统频率。【心得体会】本次试验的程序相对比较简单.主要是输出三个波形：方波、锯齿波、三角波。方波的编译思想主要是现在 AL 中寄存一个低电平，输出之后取反为高电平，之后跳转回去输出，在取反为低电平,如此循环，中间再加入延时程序锯齿...
