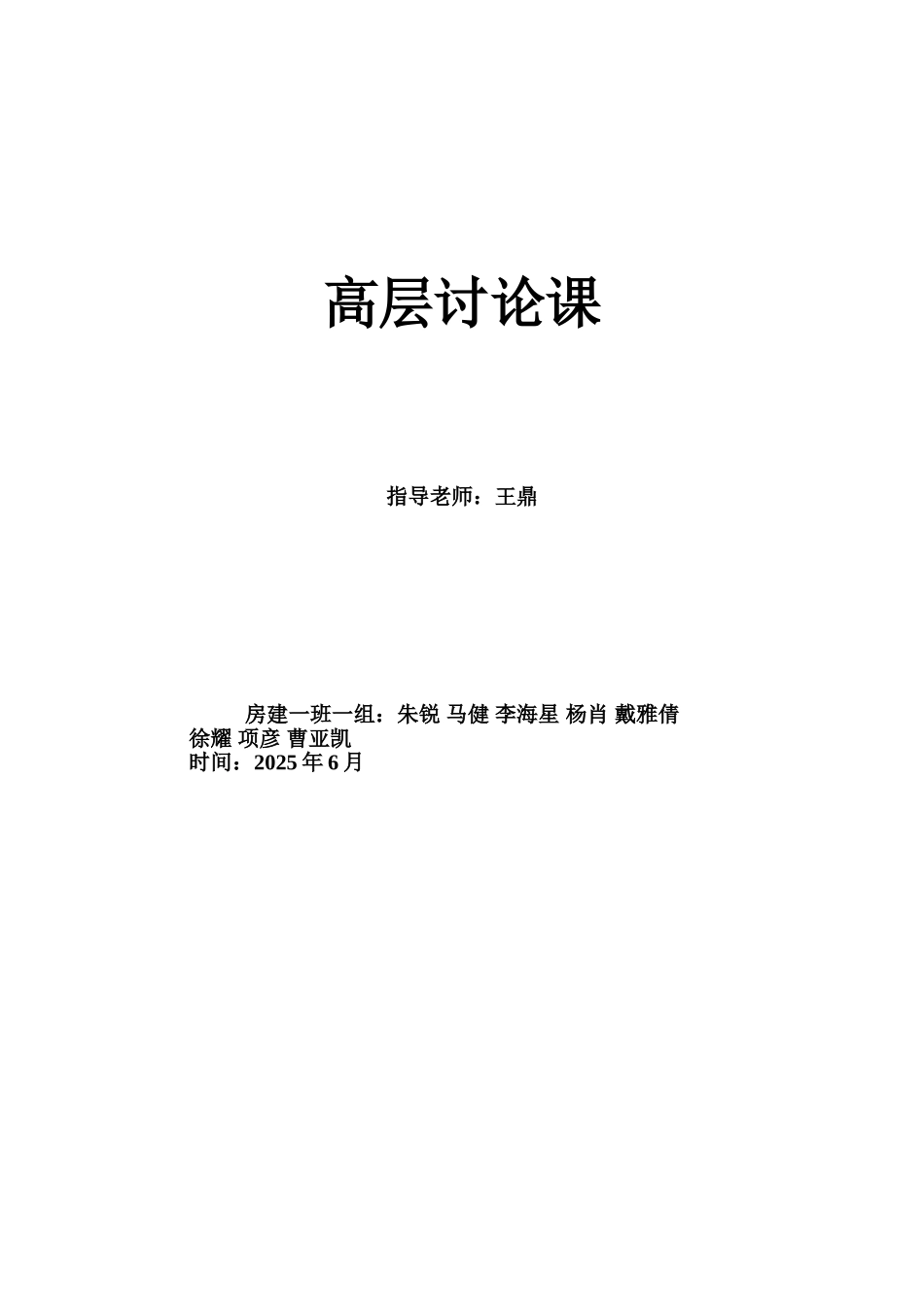

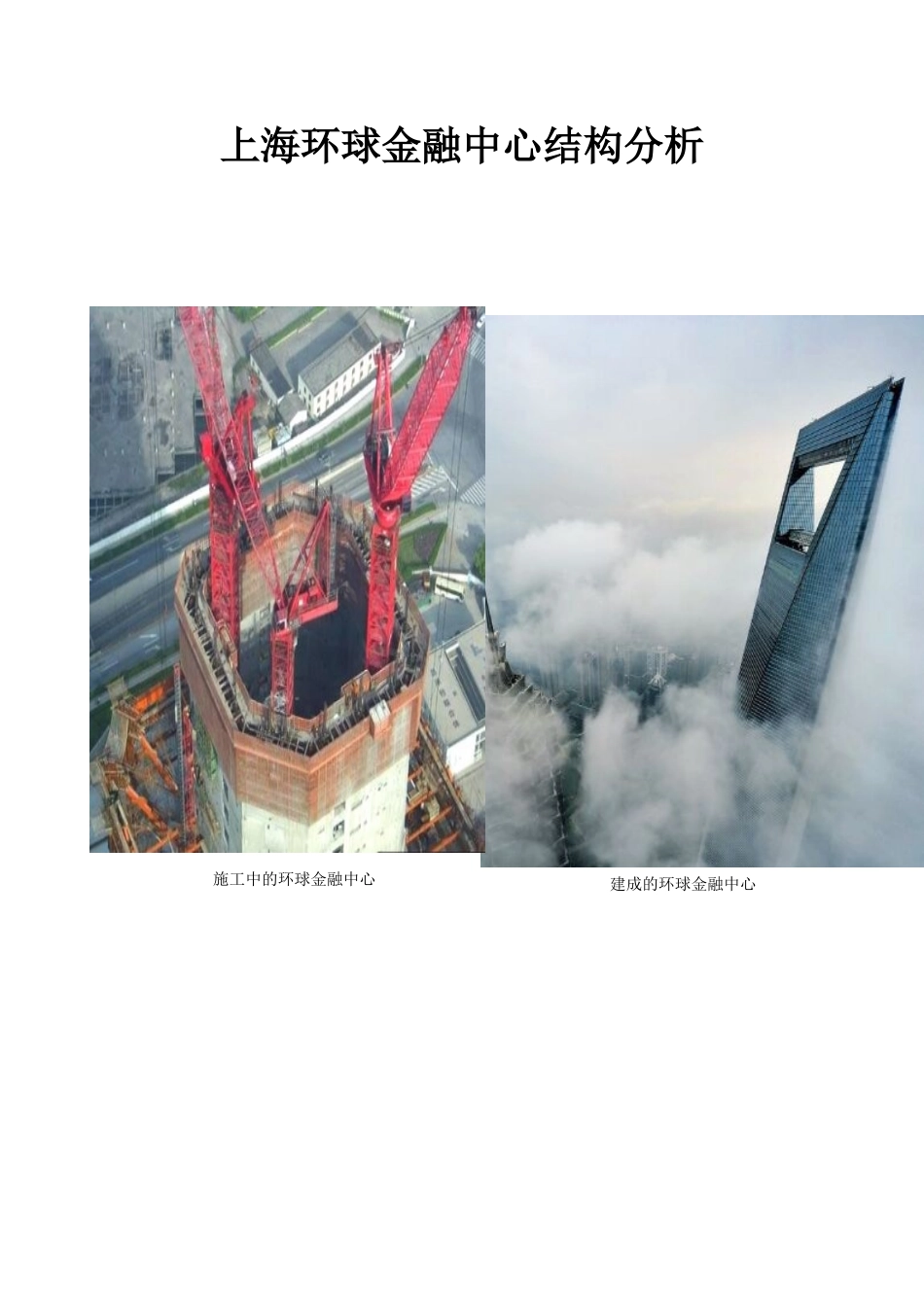

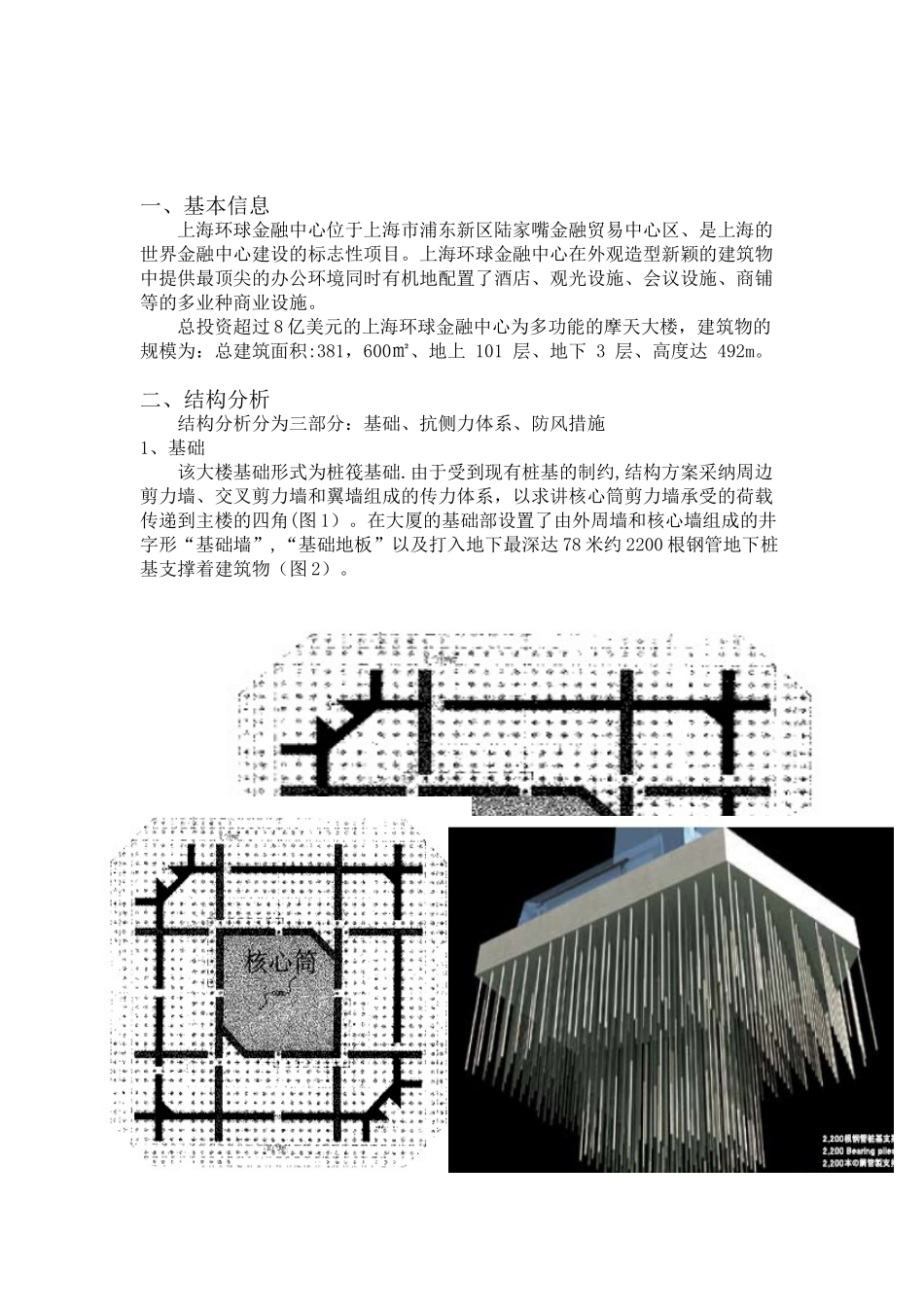

高层讨论课指导老师：王鼎房建一班一组：朱锐 马健 李海星 杨肖 戴雅倩 徐耀 项彦 曹亚凯 时间：2025 年 6 月上海环球金融中心结构分析施工中的环球金融中心建成的环球金融中心一、基本信息上海环球金融中心位于上海市浦东新区陆家嘴金融贸易中心区、是上海的世界金融中心建设的标志性项目。上海环球金融中心在外观造型新颖的建筑物中提供最顶尖的办公环境同时有机地配置了酒店、观光设施、会议设施、商铺等的多业种商业设施。总投资超过 8 亿美元的上海环球金融中心为多功能的摩天大楼，建筑物的规模为：总建筑面积:381，600㎡、地上 101 层、地下 3 层、高度达 492m。 二、结构分析 结构分析分为三部分：基础、抗侧力体系、防风措施1、基础该大楼基础形式为桩筏基础.由于受到现有桩基的制约,结构方案采纳周边剪力墙、交叉剪力墙和翼墙组成的传力体系，以求讲核心筒剪力墙承受的荷载传递到主楼的四角(图 1）。在大厦的基础部设置了由外周墙和核心墙组成的井字形“基础墙”,“基础地板”以及打入地下最深达 78 米约 2200 根钢管地下桩基支撑着建筑物（图 2）。1、抗侧力体系（1)核心筒和建筑结构由巨型的柱、桁架、斜撑组成的外部结构和内部的钢骨钢筋混凝土核心筒，以及连接双方结构体的伸臂桁架（如图3）,这三个系统确保了大模结构非同一般的抗震和抗强风性。（2）带状桁架 带状桁架位于每个避难／设备层的四周，高度为一层楼高.带状桁架由焊接箱形截面和热轧宽翼缘型钢组成。带状桁架将荷载从较小的周边柱子传递到巨型柱，同时也减少了相邻柱之间垂直位移的差异，并为结构提供多重内力传递途径（图4）。（3）巨型斜撑 巨型斜撑为钢管混凝土结构。其箱形截面由二块大型竖向翼缘板和两块水平连接腹板组成.翼缘板将能承受节点处的所有设计荷载，因此所有需与斜撑相连的构件可仅与其翼缘板相连接，大大简化了连接节点的设计。箱形钢管中的混凝土增加了结构的刚度和阻尼，也节约了浇注时的模板，还能防止构件中薄钢板的屈曲。巨型斜撑除了抵御侧向荷载以外,还用于承受从周边柱子传来的重力荷载（图 5）。图 1图 2 桩筏基础图 3图 4（4）混凝土核心筒体系混凝土核心简体系核心筒采纳钢筋混凝土结构，既承担重力荷载，又承担由风和地震引起的部份剪力和倾覆弯矩.混凝土核心 筒的平面形状沿建筑物的高度有三次改变。下部核心筒与中部核心筒的转换有 3 层搭接，而中部核心筒与上部核心简的转换有 2 层搭接。转换...
