下穿自来水管施工方案

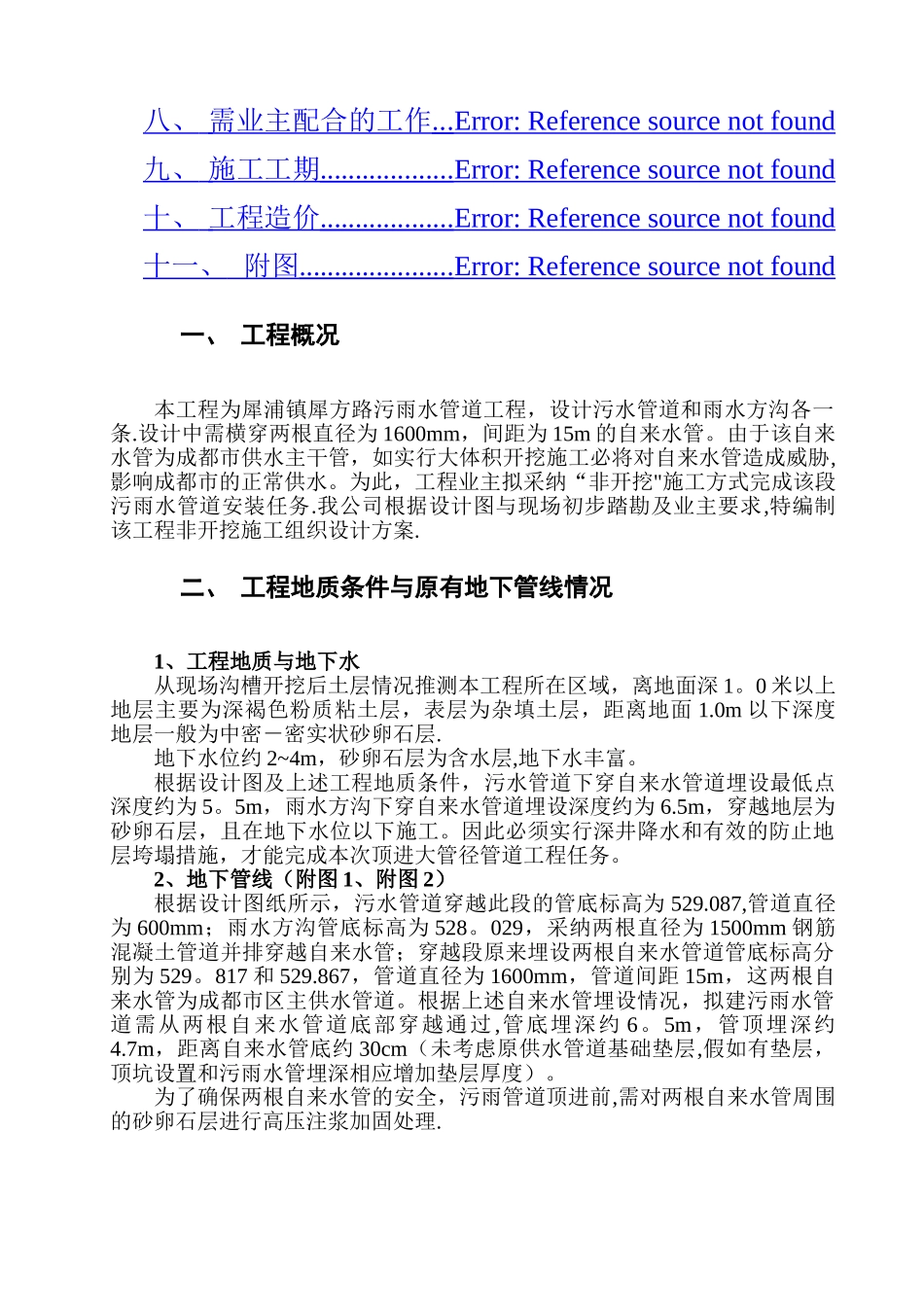

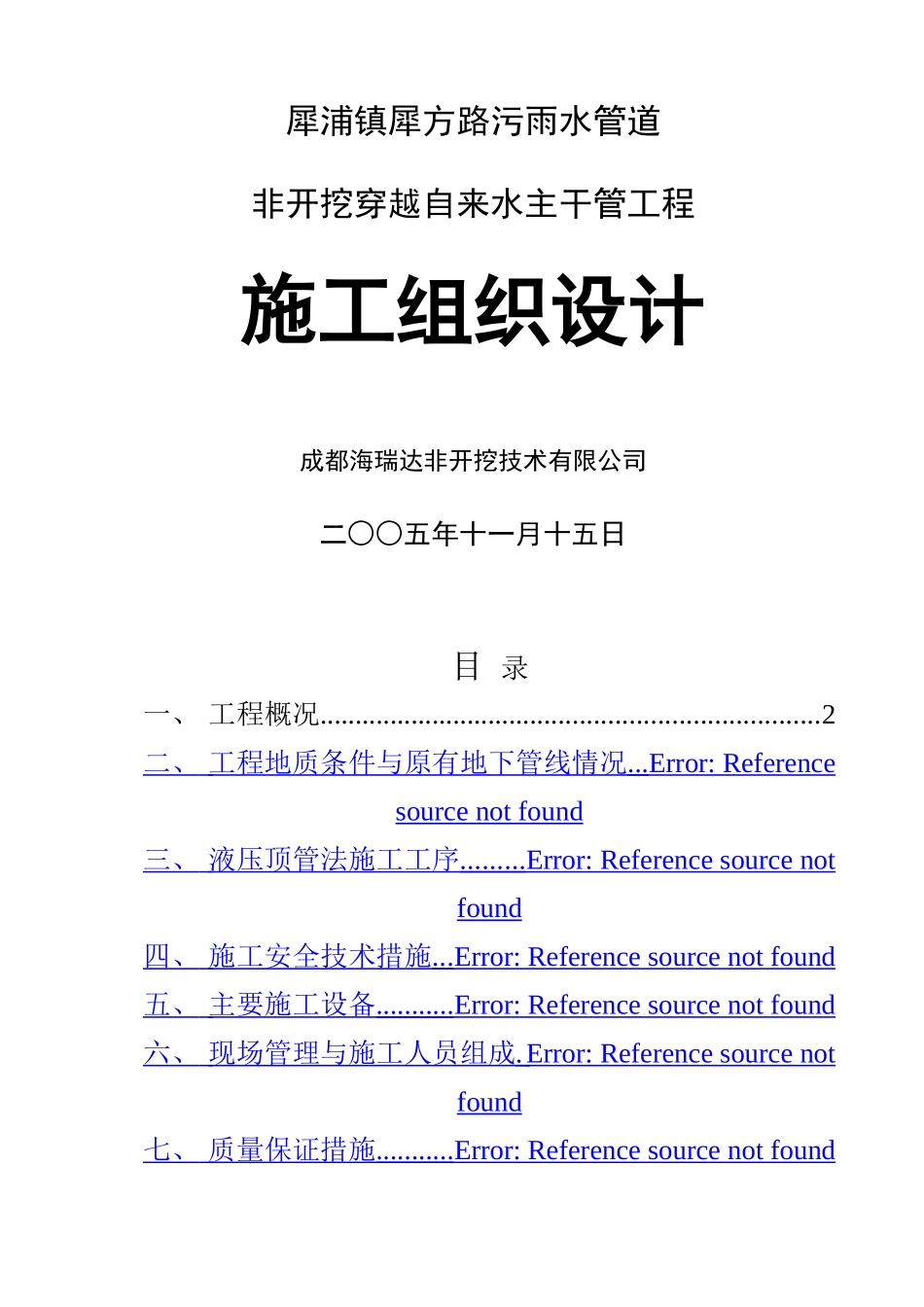

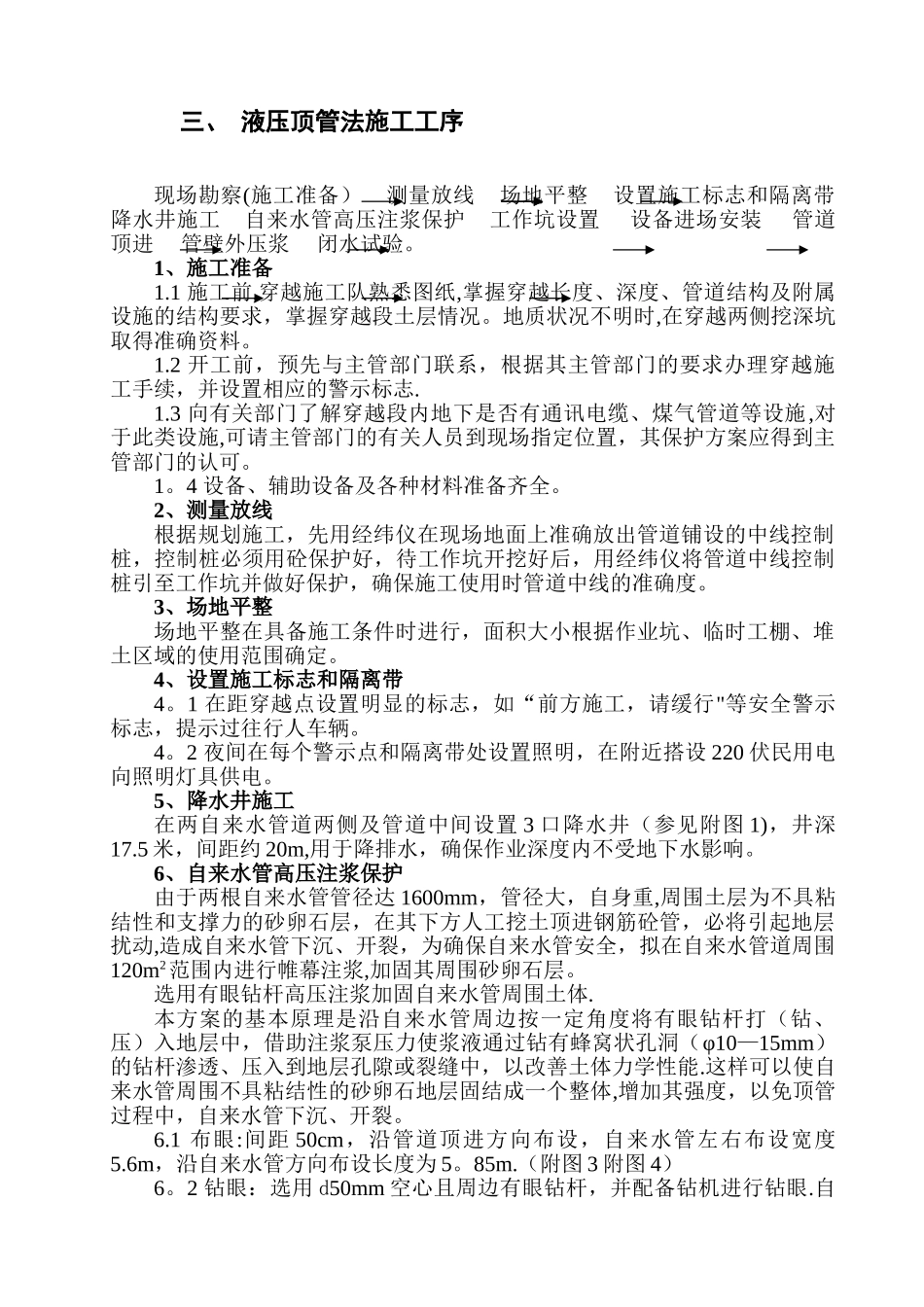

犀浦镇犀方路污雨水管道非开挖穿越自来水主干管工程施工组织设计成都海瑞达非开挖技术有限公司二○○五年十一月十五日目 录一、 工程概况.......................................................................2二、 工程地质条件与原有地下管线情况 ... Error: Reference source not found三、 液压顶管法施工工序 ......... Error: Reference source not found四、 施工安全技术措施 ... Error: Reference source not found 五、 主要施工设备 ........... Error: Reference source not found 六、 现场管理与施工人员组成 . Error: Reference source not found七、 质量保证措施 ........... Error: Reference source not found 八、 需业主配合的工作 ... Error: Reference source not found 九、 施工工期 ................... Error: Reference source not found 十、 工程造价 ................... Error: Reference source not found 十一、 附图 ...................... Error: Reference source not found 一、 工程概况本工程为犀浦镇犀方路污雨水管道工程，设计污水管道和雨水方沟各一条.设计中需横穿两根直径为 1600mm，间距为 15m 的自来水管。由于该自来水管为成都市供水主干管，如实行大体积开挖施工必将对自来水管造成威胁,影响成都市的正常供水。为此，工程业主拟采纳“非开挖"施工方式完成该段污雨水管道安装任务.我公司根据设计图与现场初步踏勘及业主要求,特编制该工程非开挖施工组织设计方案.二、 工程地质条件与原有地下管线情况1、工程地质与地下水从现场沟槽开挖后土层情况推测本工程所在区域，离地面深 1。0 米以上地层主要为深褐色粉质粘土层，表层为杂填土层，距离地面 1.0m 以下深度地层一般为中密－密实状砂卵石层. 地下水位约 2~4m，砂卵石层为含水层,地下水丰富。根据设计图及上述工程地质条件，污水管道下穿自来水管道埋设最低点深度约为 5。5m，雨水方沟下穿自来水管道埋设深度约为 6.5m，穿越地层为砂卵石层，且在地下水位以下施工。因此必须实行深井降水和有效的防止地层垮塌措施，才能完成本次顶进大管径管道工程任务。2、地下管线（附图 1、附图 2）根据设计图纸所示，污水管道穿越此段的管底标高为 529.087,管道直径为 600mm；雨水方沟管底标高为 528。029，采纳两根直径为 1500mm 钢筋混凝土管...
