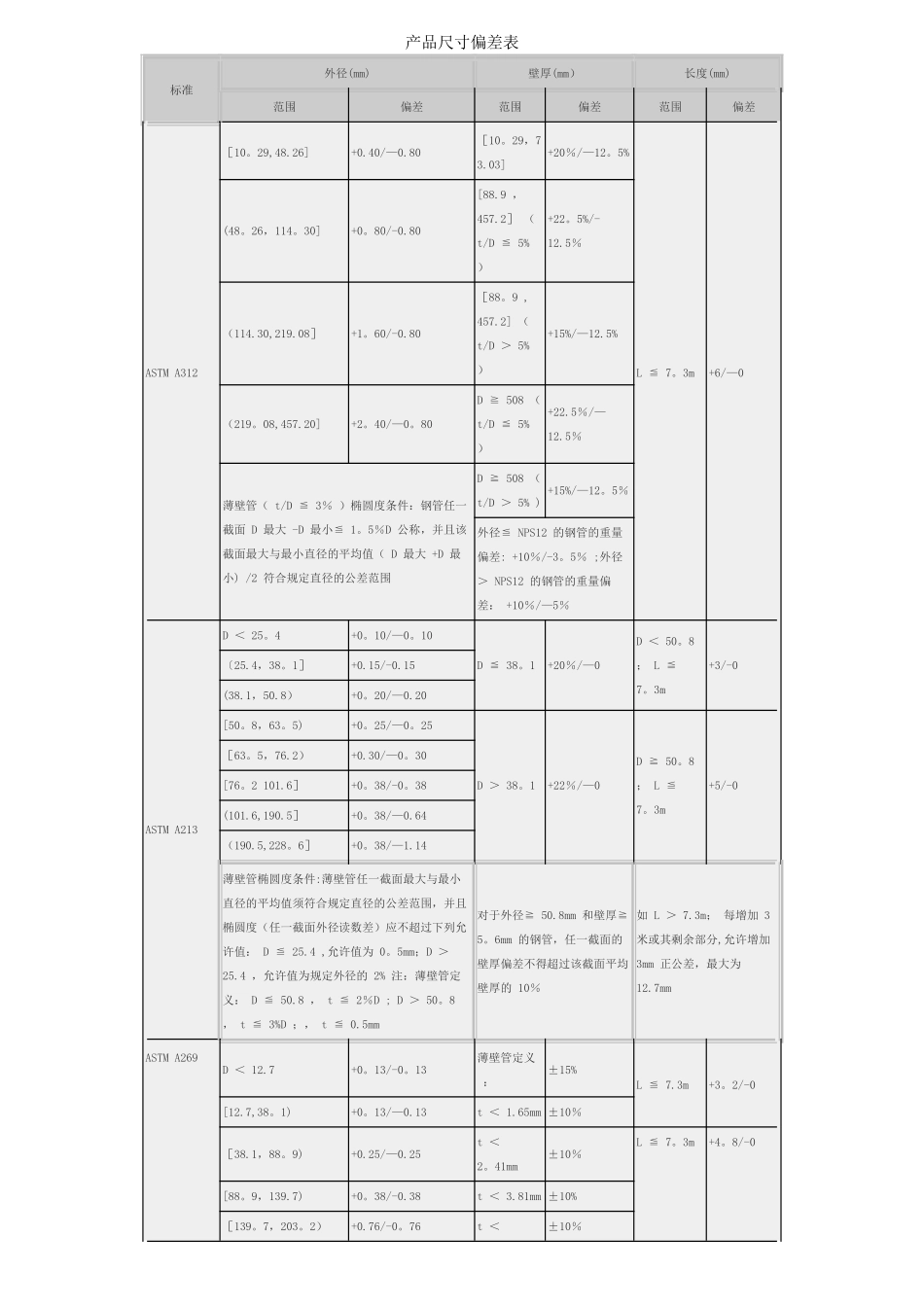

不锈钢管外径壁厚偏差表

产品尺寸偏差表标准外径(mm) 壁厚(mm）长度(mm)范围偏差范围偏差范围偏差ASTM A312 ［10。29,48.26] +0.40/—0.80 ［10。29，73.03] +20％/—12。5% L ≦ 7。3m +6/—0 (48。26，114。30] +0。80/-0.80 [88.9 ， 457.2］ （ t/D ≦ 5% ） +22。5%/-12.5％ （114.30,219.08］ +1。60/-0.80 ［88。9 , 457.2] （ t/D ＞ 5% ） +15%/—12.5% （219。08,457.20] +2。40/—0。80 D ≧ 508 （ t/D ≦ 5% ） +22.5％/—12.5％ 薄壁管（ t/D ≦ 3％ ）椭圆度条件：钢管任一截面 D 最大 -D 最小≦ 1。5％D 公称，并且该截面最大与最小直径的平均值（ D 最大 +D 最小) /2 符合规定直径的公差范围 D ≧ 508 （ t/D ＞ 5% ) +15%/—12。5％ 外径≦ NPS12 的钢管的重量偏差: +10％/-3。5％ ;外径＞ NPS12 的钢管的重量偏差： +10％/—5％ ASTM A213 D ＜ 25。4 +0。10/—0。10 D ≦ 38。1 +20％/—0 D ＜ 50。8 ； L ≦ 7。3m +3/-0 〔25.4，38。1］ +0.15/-0.15 (38.1，50.8） +0。20/—0.20 [50。8，63。5) +0。25/—0。25 D ＞ 38。1 +22％/—0 D ≧ 50。8 ； L ≦ 7。3m +5/-0 ［63。5，76.2） +0.30/—0。30 [76。2 101.6］ +0。38/-0。38 (101.6,190.5］ +0。38/—0.64 （190.5,228。6］ +0。38/—1.14 薄壁管椭圆度条件:薄壁管任一截面最大与最小直径的平均值须符合规定直径的公差范围，并且椭圆度（任一截面外径读数差）应不超过下列允许值： D ≦ 25.4 ,允许值为 0。5mm；D ＞ 25.4 ，允许值为规定外径的 2% 注：薄壁管定义： D ≦ 50.8 ， t ≦ 2％D ; D ＞ 50。8 ， t ≦ 3%D ；， t ≦ 0.5mm 对于外径≧ 50.8mm 和壁厚≧ 5。6mm 的钢管，任一截面的壁厚偏差不得超过该截面平均壁厚的 10％ 如 L ＞ 7.3m； 每增加 3 米或其剩余部分,允许增加 3mm 正公差，最大为 12.7mm ASTM A269 D ＜ 12.7 +0。13/-0。13 薄壁管定义 ： ±15% L ≦ 7.3m +3。2/-0 [12.7,38。1) +0。13/—0.13 t ＜ 1.65mm ±10％ ［38.1，88。9) +0.25/—0.25 t ＜ 2。41mm ±10％ L ≦ 7。3m +4。8/-0 [88。9，139.7) +0。38/-0.38 t ＜ 3.81mm ±10% ［139。7，203。2）+0.76/-0。76 t ＜ ±10％ 3。81mm 薄壁管椭圆度条件:薄壁管任一截面的外径与公称直径...
