专家评审-沉井及顶管专项方案2025-6-21VIP专享

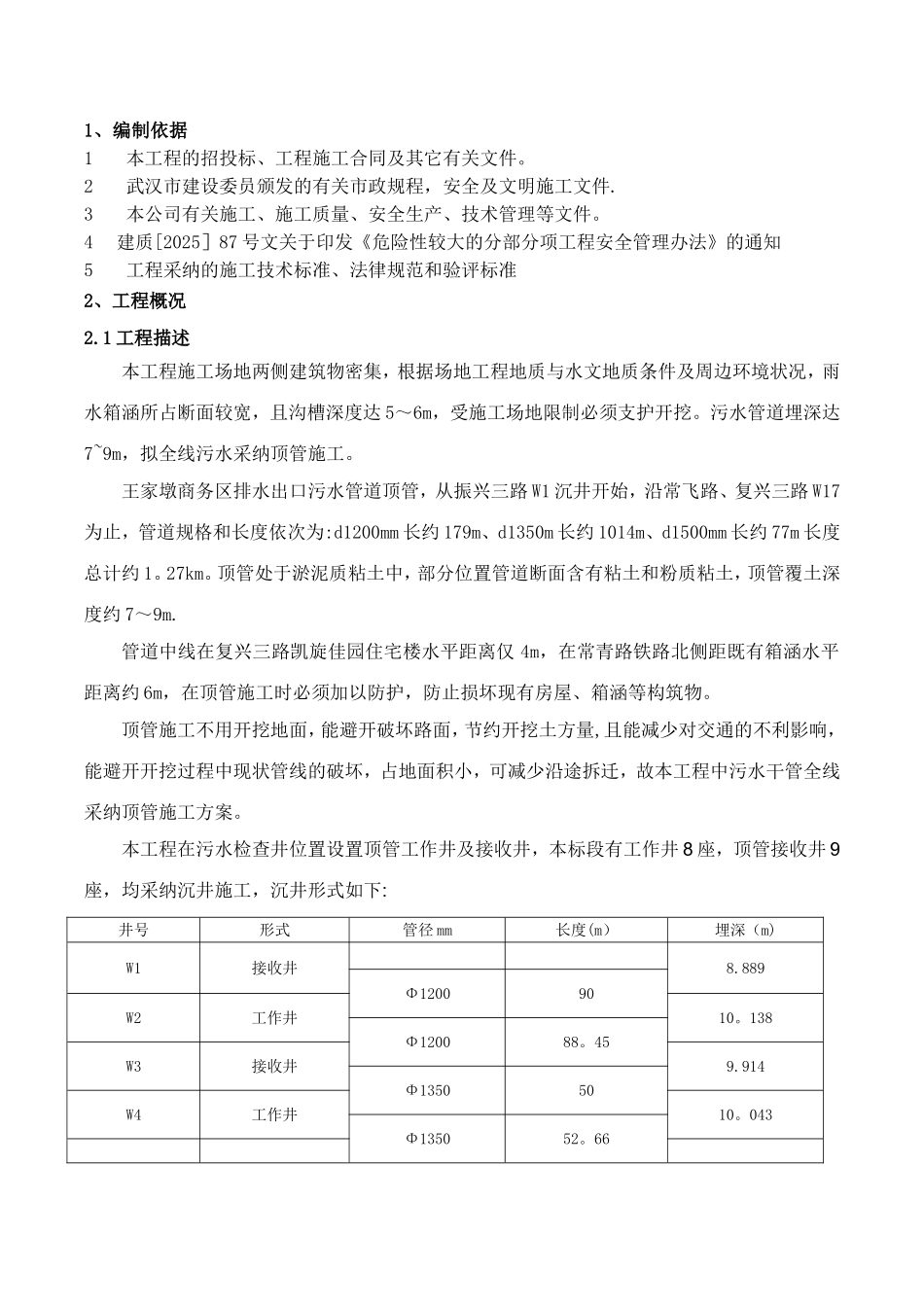

1、编制依据1 本工程的招投标、工程施工合同及其它有关文件。2 武汉市建设委员颁发的有关市政规程，安全及文明施工文件.3 本公司有关施工、施工质量、安全生产、技术管理等文件。4建质[2025］87 号文关于印发《危险性较大的分部分项工程安全管理办法》的通知 5 工程采纳的施工技术标准、法律规范和验评标准2、工程概况2.1 工程描述本工程施工场地两侧建筑物密集，根据场地工程地质与水文地质条件及周边环境状况，雨水箱涵所占断面较宽，且沟槽深度达 5～6m，受施工场地限制必须支护开挖。污水管道埋深达7~9m，拟全线污水采纳顶管施工。 王家墩商务区排水出口污水管道顶管，从振兴三路 W1 沉井开始，沿常飞路、复兴三路 W17为止，管道规格和长度依次为:d1200mm 长约 179m、d1350m 长约 1014m、d1500mm 长约 77m 长度总计约 1。27km。顶管处于淤泥质粘土中，部分位置管道断面含有粘土和粉质粘土，顶管覆土深度约 7～9m.管道中线在复兴三路凯旋佳园住宅楼水平距离仅 4m，在常青路铁路北侧距既有箱涵水平距离约 6m，在顶管施工时必须加以防护，防止损坏现有房屋、箱涵等构筑物。 顶管施工不用开挖地面，能避开破坏路面，节约开挖土方量,且能减少对交通的不利影响，能避开开挖过程中现状管线的破坏，占地面积小，可减少沿途拆迁，故本工程中污水干管全线采纳顶管施工方案。本工程在污水检查井位置设置顶管工作井及接收井，本标段有工作井 8 座，顶管接收井 9座，均采纳沉井施工，沉井形式如下:井号形式管径 mm长度(m）埋深（m)W1接收井8.889Φ120090W2工作井10。138Φ120088。45W3接收井9.914Φ135050W4工作井10。043Φ135052。66W5接收井9.668Φ135080W6工作井9.726Φ135080W7接收井9。314Φ135080W8工作井9.762Φ135057W9接收井9.717Φ135034.48W10工作井10.19Φ135096。57W11接收井9.648Φ135067W12工作井10。167Φ135078W13接收井10。179Φ135082W14工作井10.293Φ135085W15接收井9.678Φ135085W16工作井9。393Φ135085W17接收井9。645φ150077。362。2 环境与地质条件2.2。1 场地地形、地貌及地质构造特征拟建道路排水工程沿线所经场区地貌单元为长江冲积一级阶地。拟建道路沿线目前主要涉及常发里及常展里的居民区及商铺，场地地势较平坦。地面标高一般在 20.51-23.06m 之间。2.2.2 场区工程地质条件在勘探控制深度范围内，拟建道路沿线场地地层自上而下可为 4 个不同的单元层，各单元层因物理力学性质的差异...
