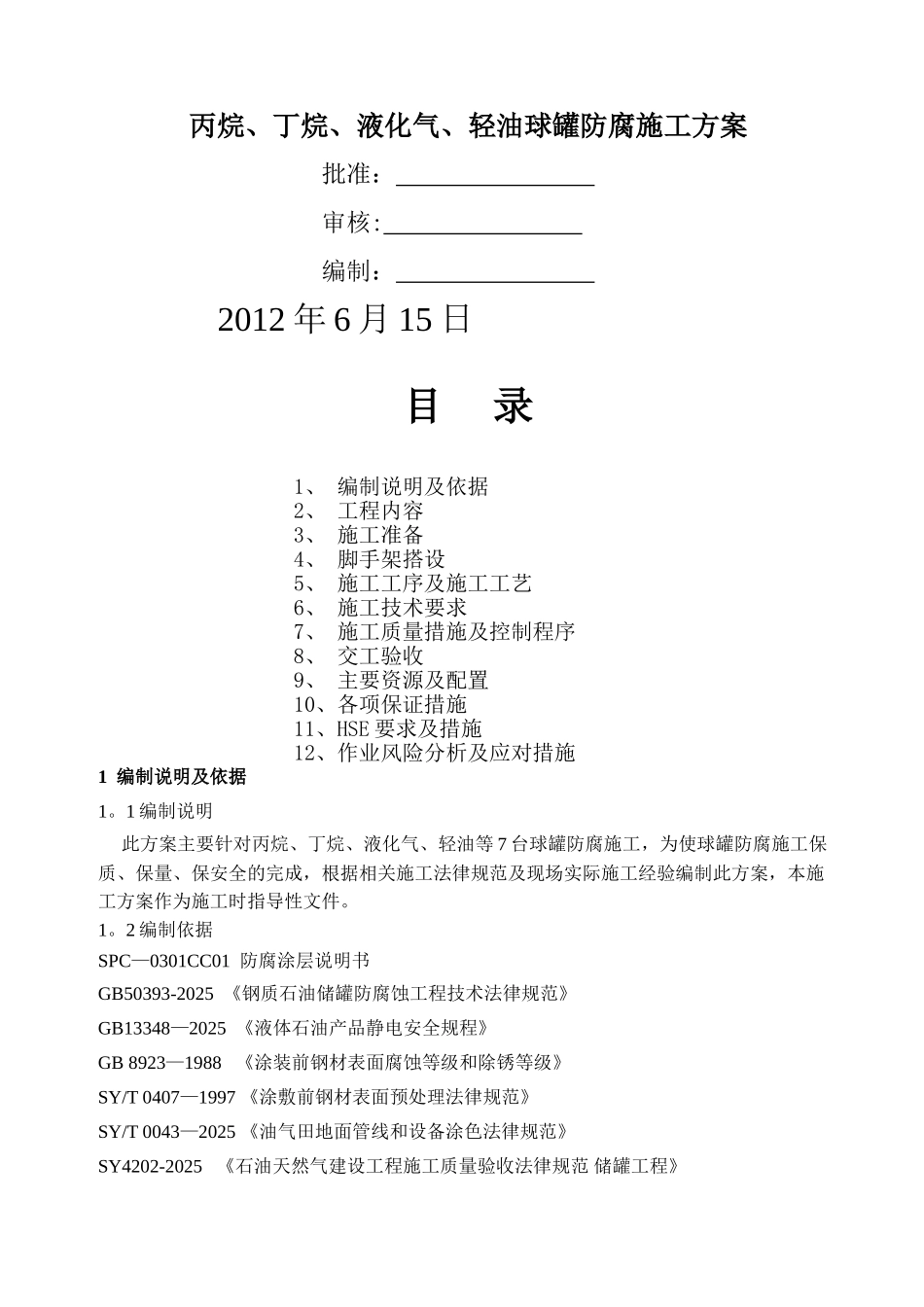

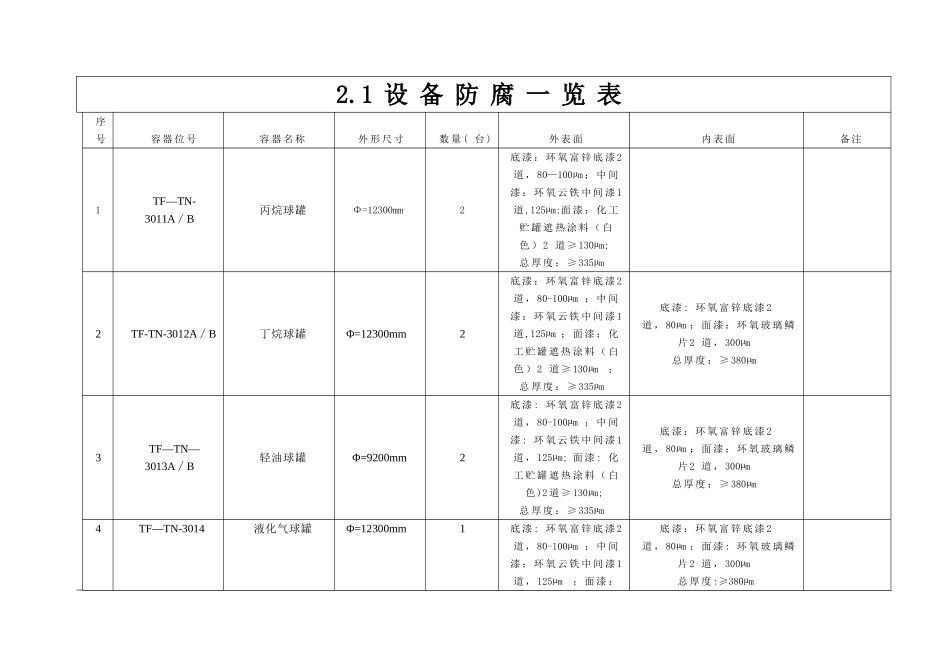

丙烷、丁烷、液化气、轻油球罐防腐施工方案批准： 审核: 编制： 2012 年 6 月 15 日目 录1、 编制说明及依据2、 工程内容3、 施工准备4、 脚手架搭设5、 施工工序及施工工艺6、 施工技术要求7、 施工质量措施及控制程序8、 交工验收9、 主要资源及配置10、各项保证措施11、HSE 要求及措施12、作业风险分析及应对措施1 编制说明及依据1。1 编制说明 此方案主要针对丙烷、丁烷、液化气、轻油等 7 台球罐防腐施工，为使球罐防腐施工保质、保量、保安全的完成，根据相关施工法律规范及现场实际施工经验编制此方案，本施工方案作为施工时指导性文件。 1。2 编制依据SPC—0301CC01 防腐涂层说明书GB50393-2025 《钢质石油储罐防腐蚀工程技术法律规范》GB13348—2025 《液体石油产品静电安全规程》GB 8923—1988 《涂装前钢材表面腐蚀等级和除锈等级》SY/T 0407—1997 《涂敷前钢材表面预处理法律规范》SY/T 0043—2025 《油气田地面管线和设备涂色法律规范》SY4202-2025 《石油天然气建设工程施工质量验收法律规范 储罐工程》2 工程内容本工程为丙烷、丁烷、液化气、轻油球罐防腐工程， 基层处理采纳喷砂除锈（石英砂）,除锈等级应达到 GB/T8923 中 Sa2。5 级，喷砂处理达不到的区域,经监理及业主同意，采纳动力工具除锈进行除锈，除锈等级达到 GB/T8923 中 St3 级,防腐涂料的选用按图纸要求施工，具体见下表:2.1 设 备 防 腐 一 览 表序号容 器 位 号容 器 名 称外 形 尺 寸数 量 ( 台 )外 表 面内 表 面备 注1TF—TN-3011A∕B丙烷球罐 Φ=12300mm2底 漆 ： 环 氧 富 锌 底 漆 2道 ， 80—100µm ； 中 间漆 ： 环 氧 云 铁 中 间 漆 1道 ,125µm;面 漆 ： 化 工贮 罐 遮 热 涂 料 （ 白色 ） 2 道 ≥ 130µm;总 厚 度 ： ≥ 335µm 2TF-TN-3012A∕B丁烷球罐 Φ=12300mm2底 漆 ： 环 氧 富 锌 底 漆 2道 ， 80-100µm ； 中 间漆 ： 环 氧 云 铁 中 间 漆 1道 ,125µm ； 面 漆 ： 化工 贮 罐 遮 热 涂 料 （ 白色 ） 2 道 ≥ 130µm；总 厚 度 ： ≥ 335µm底 漆 : 环 氧 富 锌 底 漆 2道 ， 80µm ； 面 漆 ： 环 氧 玻 璃 鳞片 2 道 ， 300µm总 厚 度 ： ≥ 380µm 3TF—TN—3013A∕B轻油球罐 Φ=9200mm2底 漆 : 环 氧 富 锌 底...
