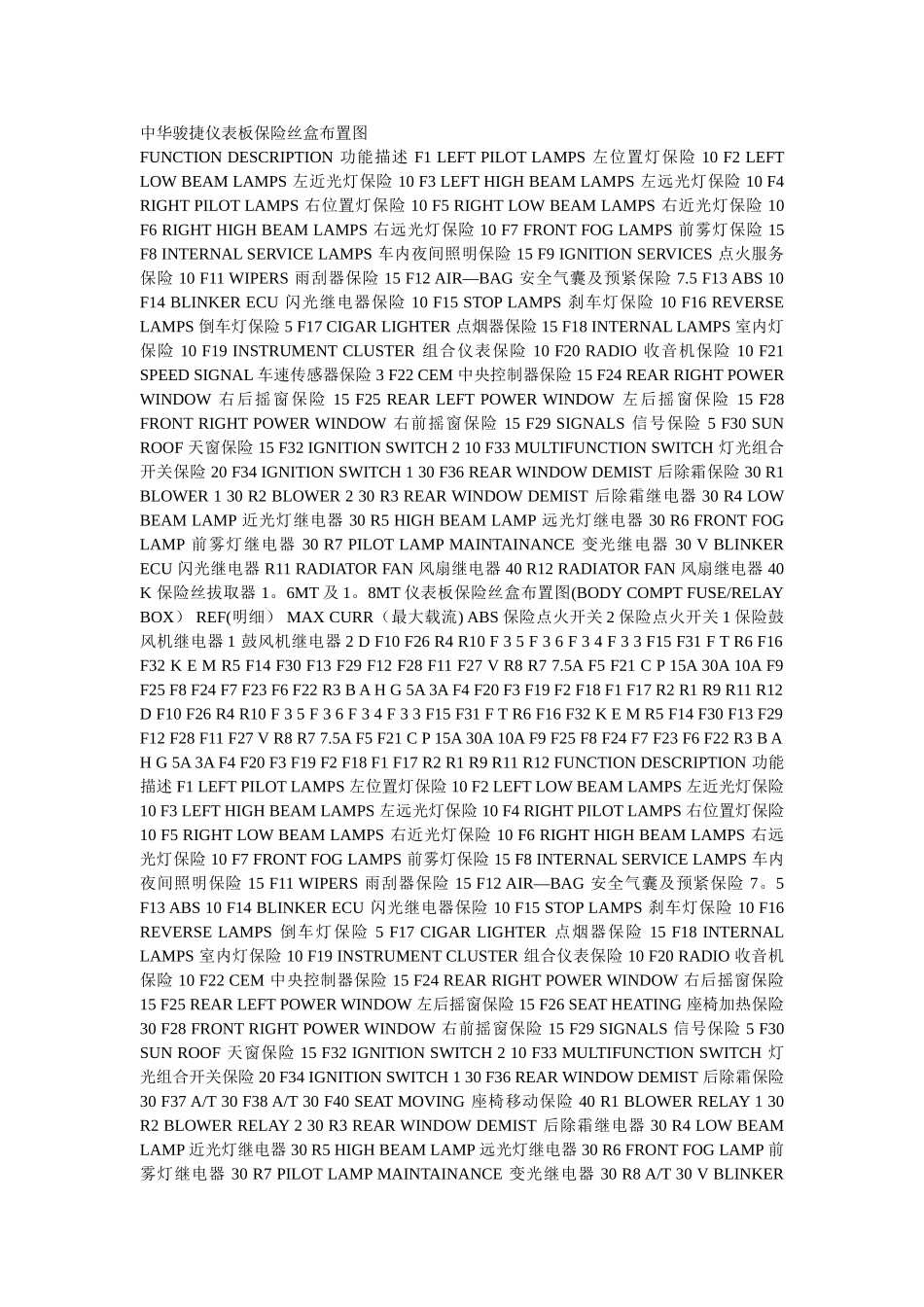

中华骏捷仪表板保险丝盒布置图

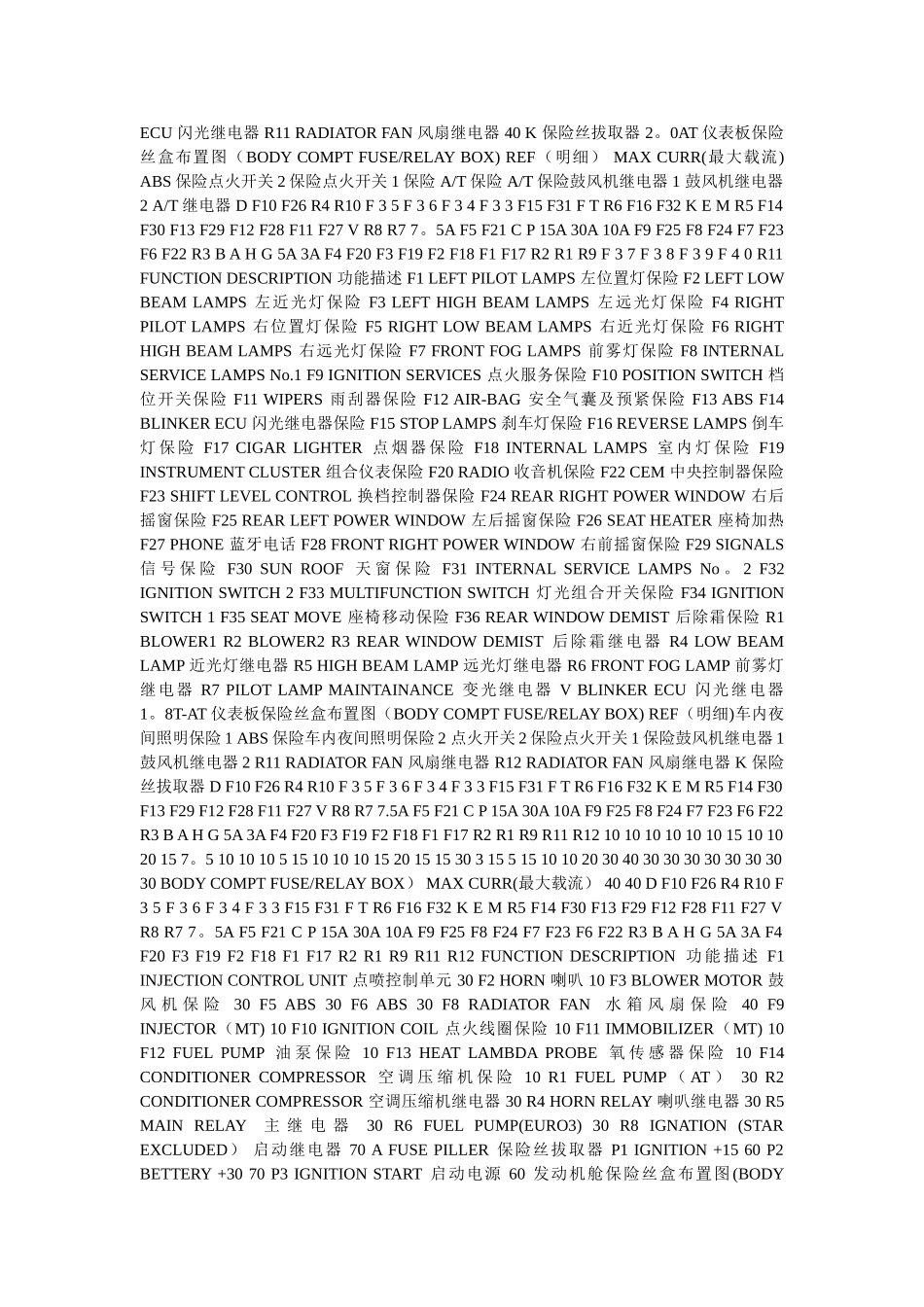

中华骏捷仪表板保险丝盒布置图FUNCTION DESCRIPTION 功能描述 F1 LEFT PILOT LAMPS 左位置灯保险 10 F2 LEFT LOW BEAM LAMPS 左近光灯保险 10 F3 LEFT HIGH BEAM LAMPS 左远光灯保险 10 F4 RIGHT PILOT LAMPS 右位置灯保险 10 F5 RIGHT LOW BEAM LAMPS 右近光灯保险 10 F6 RIGHT HIGH BEAM LAMPS 右远光灯保险 10 F7 FRONT FOG LAMPS 前雾灯保险 15 F8 INTERNAL SERVICE LAMPS 车内夜间照明保险 15 F9 IGNITION SERVICES 点火服务保险 10 F11 WIPERS 雨刮器保险 15 F12 AIR—BAG 安全气囊及预紧保险 7.5 F13 ABS 10 F14 BLINKER ECU 闪光继电器保险 10 F15 STOP LAMPS 刹车灯保险 10 F16 REVERSE LAMPS 倒车灯保险 5 F17 CIGAR LIGHTER 点烟器保险 15 F18 INTERNAL LAMPS 室内灯保险 10 F19 INSTRUMENT CLUSTER 组合仪表保险 10 F20 RADIO 收音机保险 10 F21 SPEED SIGNAL 车速传感器保险 3 F22 CEM 中央控制器保险 15 F24 REAR RIGHT POWER WINDOW 右后摇窗保险 15 F25 REAR LEFT POWER WINDOW 左后摇窗保险 15 F28 FRONT RIGHT POWER WINDOW 右前摇窗保险 15 F29 SIGNALS 信号保险 5 F30 SUN ROOF 天窗保险 15 F32 IGNITION SWITCH 2 10 F33 MULTIFUNCTION SWITCH 灯光组合开关保险 20 F34 IGNITION SWITCH 1 30 F36 REAR WINDOW DEMIST 后除霜保险 30 R1 BLOWER 1 30 R2 BLOWER 2 30 R3 REAR WINDOW DEMIST 后除霜继电器 30 R4 LOW BEAM LAMP 近光灯继电器 30 R5 HIGH BEAM LAMP 远光灯继电器 30 R6 FRONT FOG LAMP 前雾灯继电器 30 R7 PILOT LAMP MAINTAINANCE 变光继电器 30 V BLINKER ECU 闪光继电器 R11 RADIATOR FAN 风扇继电器 40 R12 RADIATOR FAN 风扇继电器 40 K 保险丝拔取器 1。6MT 及 1。8MT 仪表板保险丝盒布置图(BODY COMPT FUSE/RELAY BOX） REF(明细） MAX CURR（最大载流) ABS 保险点火开关 2 保险点火开关 1 保险鼓风机继电器 1 鼓风机继电器 2 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A 10A F9 F25 F8 F24 F7...
