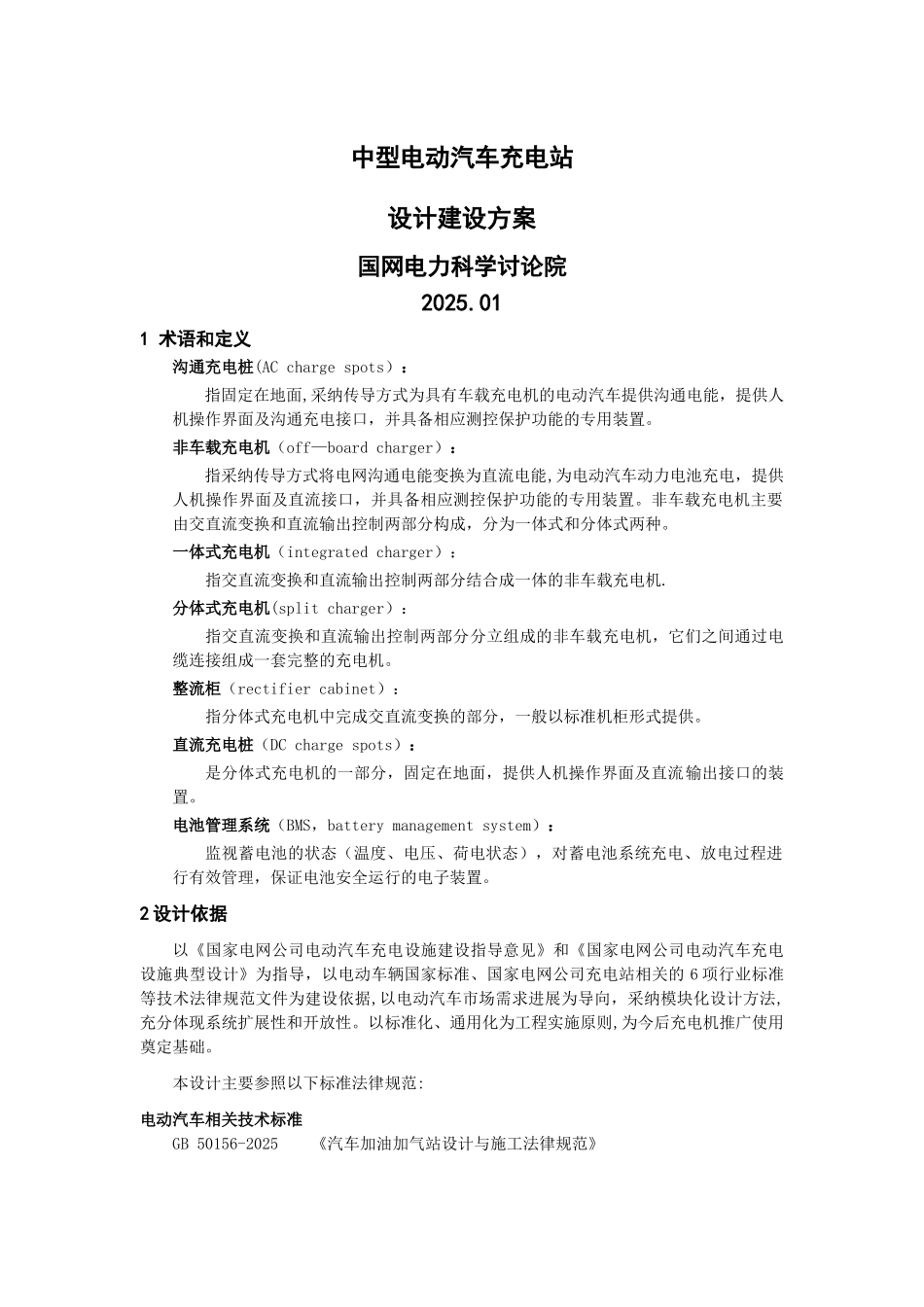

中型电动汽车充电站设计建设方案国网电力科学讨论院2025.011 术语和定义沟通充电桩(AC charge spots）： 指固定在地面,采纳传导方式为具有车载充电机的电动汽车提供沟通电能，提供人机操作界面及沟通充电接口，并具备相应测控保护功能的专用装置。非车载充电机（off—board charger）：指采纳传导方式将电网沟通电能变换为直流电能,为电动汽车动力电池充电，提供人机操作界面及直流接口，并具备相应测控保护功能的专用装置。非车载充电机主要由交直流变换和直流输出控制两部分构成，分为一体式和分体式两种。一体式充电机（integrated charger）：指交直流变换和直流输出控制两部分结合成一体的非车载充电机.分体式充电机(split charger）：指交直流变换和直流输出控制两部分分立组成的非车载充电机，它们之间通过电缆连接组成一套完整的充电机。整流柜（rectifier cabinet）：指分体式充电机中完成交直流变换的部分，一般以标准机柜形式提供。直流充电桩（DC charge spots）：是分体式充电机的一部分，固定在地面，提供人机操作界面及直流输出接口的装置。电池管理系统（BMS，battery management system）：监视蓄电池的状态（温度、电压、荷电状态），对蓄电池系统充电、放电过程进行有效管理，保证电池安全运行的电子装置。2 设计依据以《国家电网公司电动汽车充电设施建设指导意见》和《国家电网公司电动汽车充电设施典型设计》为指导，以电动车辆国家标准、国家电网公司充电站相关的 6 项行业标准等技术法律规范文件为建设依据,以电动汽车市场需求进展为导向，采纳模块化设计方法,充分体现系统扩展性和开放性。以标准化、通用化为工程实施原则,为今后充电机推广使用奠定基础。本设计主要参照以下标准法律规范:电动汽车相关技术标准GB 50156-2025 《汽车加油加气站设计与施工法律规范》GB/T 18487。1-2001《电动车辆传导充电系统 一般要求》GB/T 18487.2-2001《电动车辆传导充电系统电动车辆与沟通/直流电源的连接要求》GB/T 18487.3-2001《电动车辆传导充电系统电动车辆与沟通/直流充电机(站）》GB/T 19596-2025 《电动汽车术语》GB/T 20254-2025 《电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求》QC/T 743—2025 《电动汽车用锂离子蓄电池》Q/GDW 233—2025 《电动汽车非车载充电机通用技术要求》Q/GDW 234—2025 《电动汽车非车载充电机电气接口法律规范》Q/GDW 235-2025 《电动汽车非车载...
