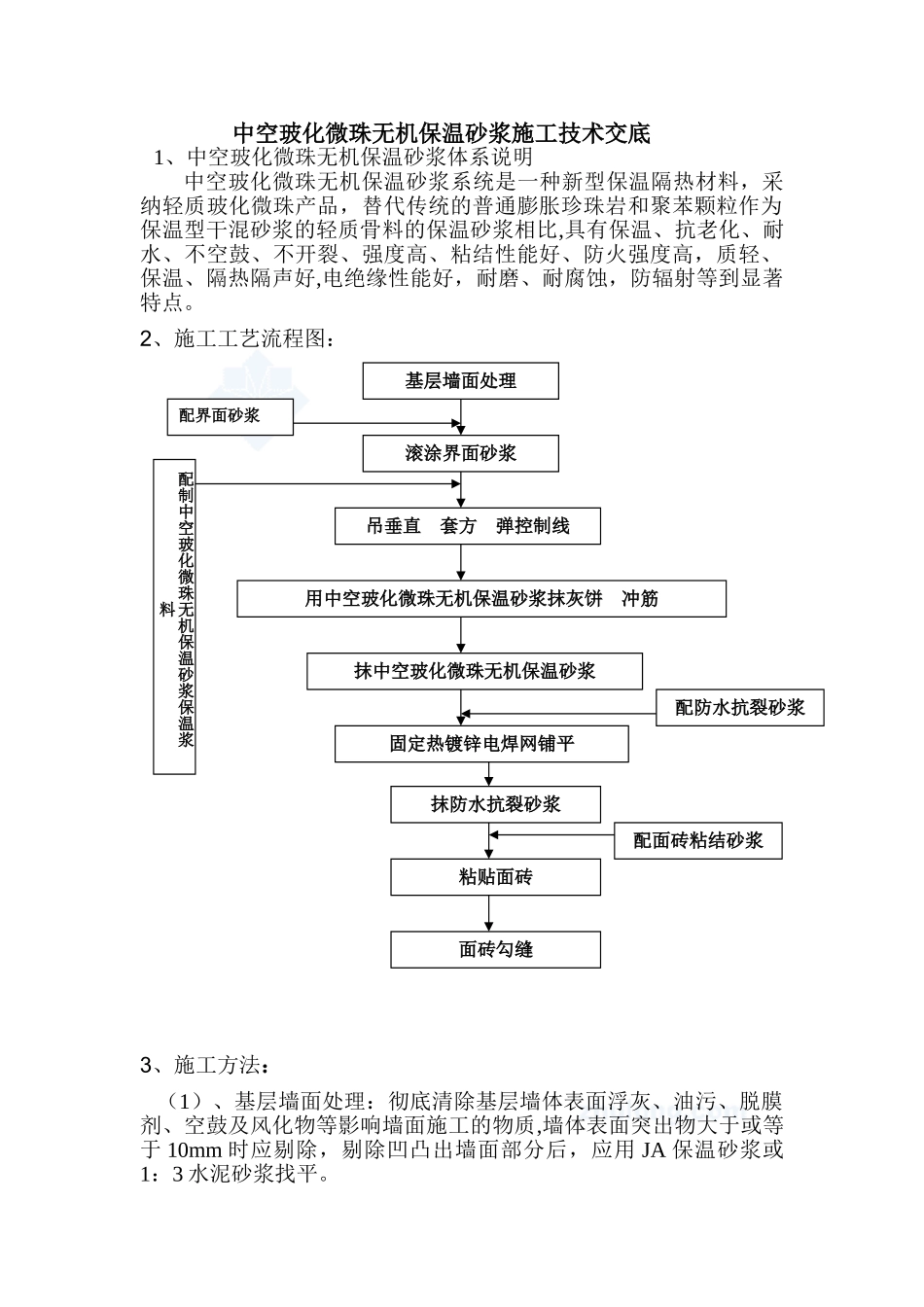

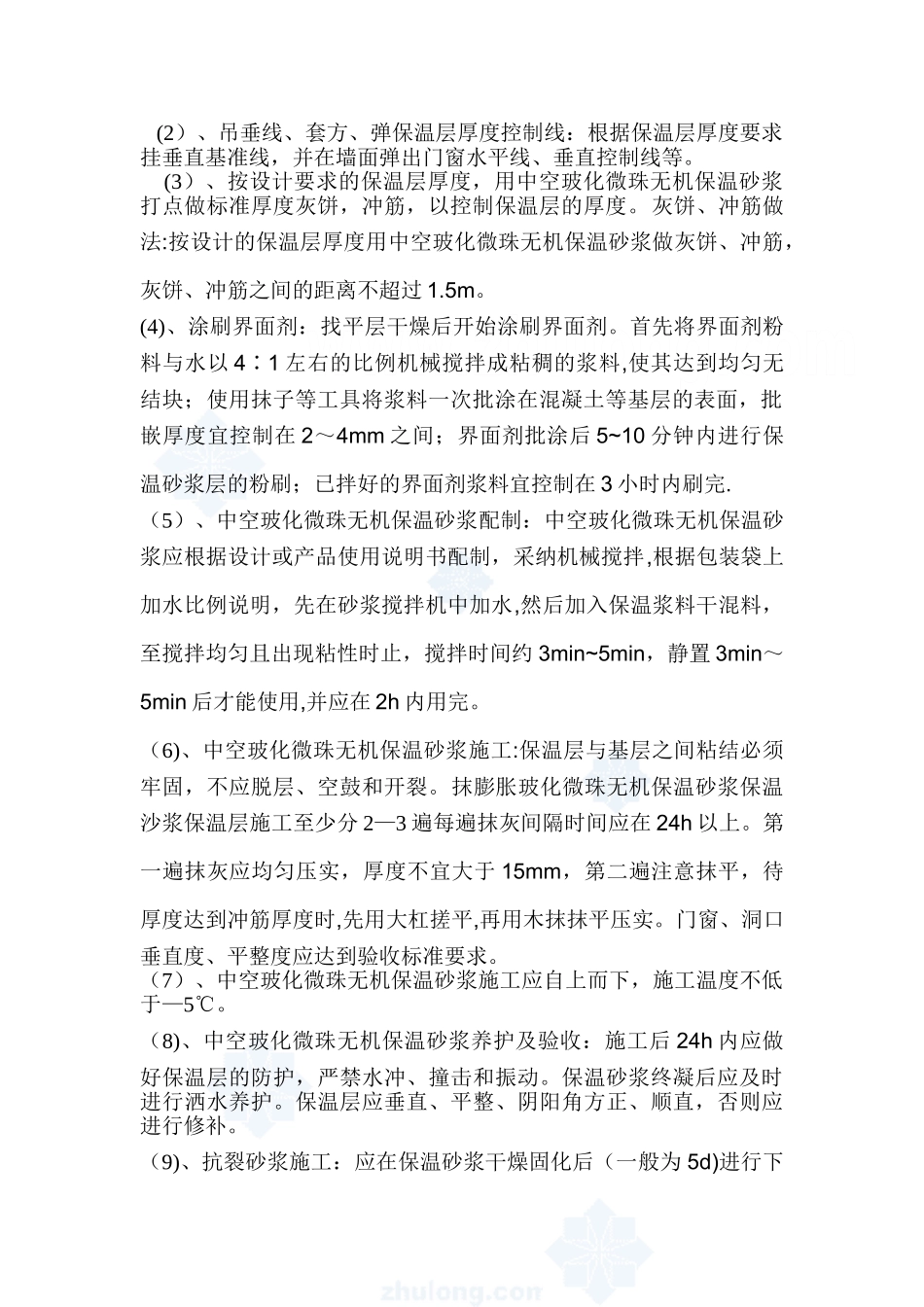

中空玻化微珠无机保温砂浆施工技术交底 1、中空玻化微珠无机保温砂浆体系说明中空玻化微珠无机保温砂浆系统是一种新型保温隔热材料，采纳轻质玻化微珠产品，替代传统的普通膨胀珍珠岩和聚苯颗粒作为保温型干混砂浆的轻质骨料的保温砂浆相比,具有保温、抗老化、耐水、不空鼓、不开裂、强度高、粘结性能好、防火强度高，质轻、保温、隔热隔声好,电绝缘性能好，耐磨、耐腐蚀，防辐射等到显著特点。2、施工工艺流程图：3、施工方法： （1）、基层墙面处理：彻底清除基层墙体表面浮灰、油污、脱膜剂、空鼓及风化物等影响墙面施工的物质,墙体表面突出物大于或等于 10mm 时应剔除，剔除凹凸出墙面部分后，应用 JA 保温砂浆或1：3 水泥砂浆找平。基层墙面处理滚涂界面砂浆吊垂直 套方 弹控制线用中空玻化微珠无机保温砂浆抹灰饼 冲筋抹中空玻化微珠无机保温砂浆固定热镀锌电焊网铺平抹防水抗裂砂浆粘贴面砖面砖勾缝配界面砂浆配制中空玻化微珠无机保温砂浆保温浆料配面砖粘结砂浆配防水抗裂砂浆 (2）、吊垂线、套方、弹保温层厚度控制线：根据保温层厚度要求挂垂直基准线，并在墙面弹出门窗水平线、垂直控制线等。 (3）、按设计要求的保温层厚度，用中空玻化微珠无机保温砂浆打点做标准厚度灰饼，冲筋，以控制保温层的厚度。灰饼、冲筋做法:按设计的保温层厚度用中空玻化微珠无机保温砂浆做灰饼、冲筋，灰饼、冲筋之间的距离不超过 1.5m。(4)、涂刷界面剂：找平层干燥后开始涂刷界面剂。首先将界面剂粉料与水以 4∶1 左右的比例机械搅拌成粘稠的浆料,使其达到均匀无结块；使用抹子等工具将浆料一次批涂在混凝土等基层的表面，批嵌厚度宜控制在 2～4mm 之间；界面剂批涂后 5~10 分钟内进行保温砂浆层的粉刷；已拌好的界面剂浆料宜控制在 3 小时内刷完.（5）、中空玻化微珠无机保温砂浆配制：中空玻化微珠无机保温砂浆应根据设计或产品使用说明书配制，采纳机械搅拌,根据包装袋上加水比例说明，先在砂浆搅拌机中加水,然后加入保温浆料干混料，至搅拌均匀且出现粘性时止，搅拌时间约 3min~5min，静置 3min～5min 后才能使用,并应在 2h 内用完。（6)、中空玻化微珠无机保温砂浆施工:保温层与基层之间粘结必须牢固，不应脱层、空鼓和开裂。抹膨胀玻化微珠无机保温砂浆保温沙浆保温层施工至少分 2—3 遍每遍抹灰间隔时间应在 24h 以上。第一遍抹灰应均匀压实，厚度不宜大于 15mm，第二遍注意抹平，待厚度达到冲筋厚度时,先用大杠...
