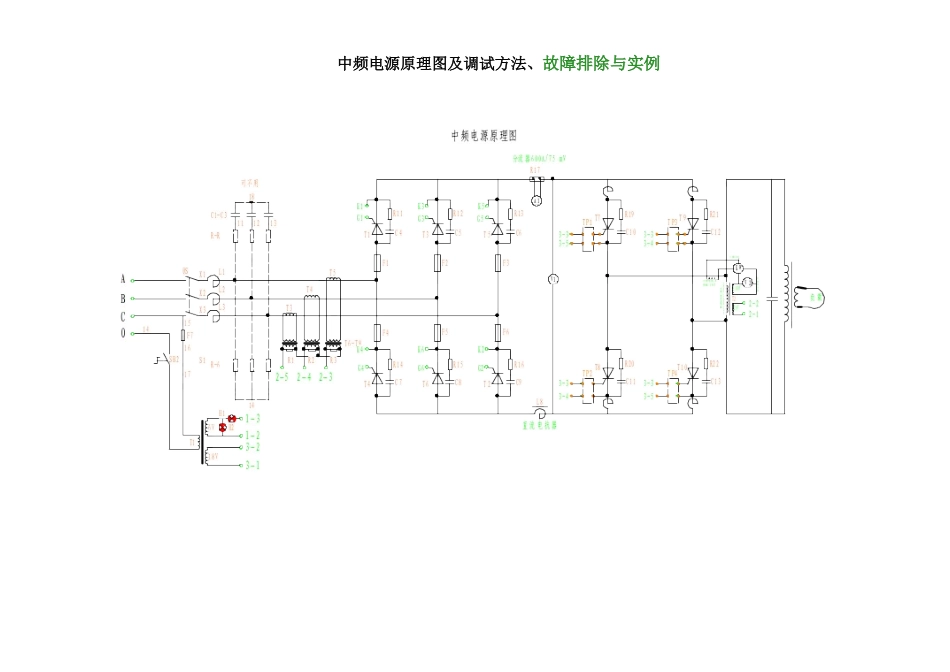

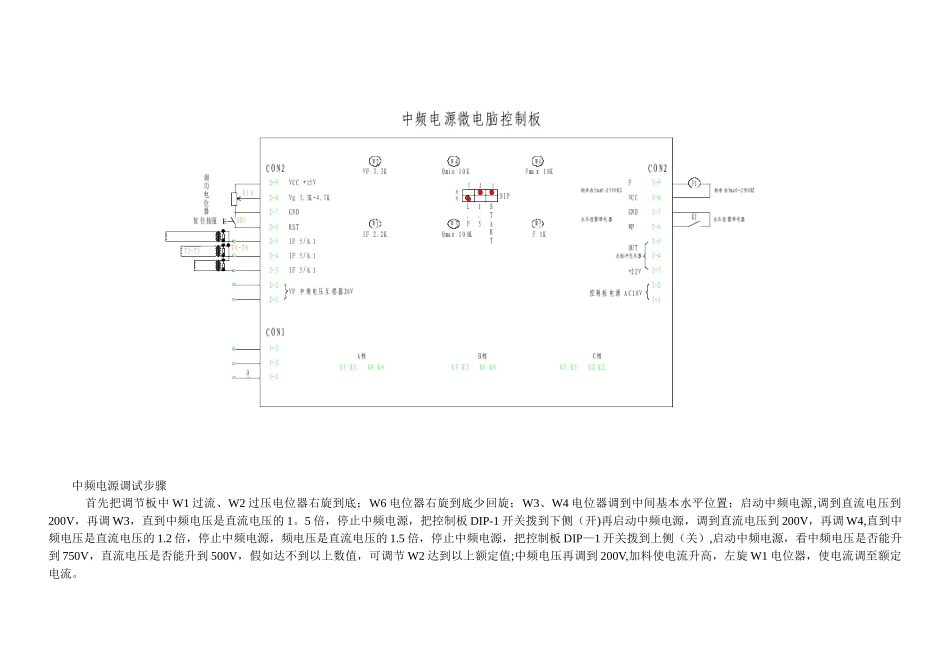

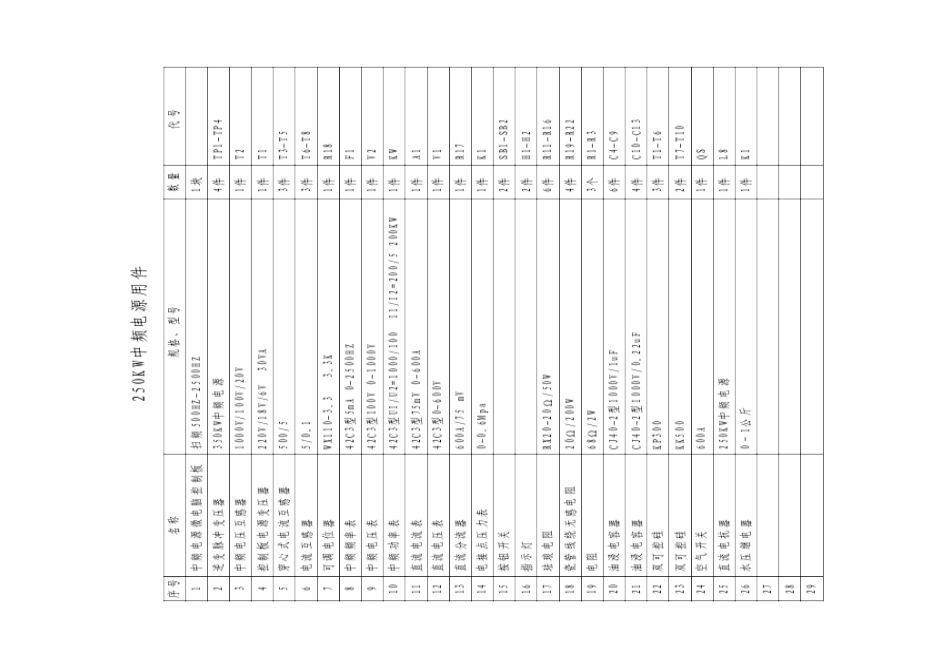

中频电源原理图及调试方法、故障排除与实例中频电源调试步骤 首先把调节板中 W1 过流、W2 过压电位器右旋到底；W6 电位器右旋到底少回旋；W3、W4 电位器调到中间基本水平位置；启动中频电源,调到直流电压到200V，再调 W3，直到中频电压是直流电压的 1。5 倍，停止中频电源，把控制板 DIP-1 开关拨到下侧（开)再启动中频电源，调到直流电压到 200V，再调 W4,直到中频电压是直流电压的 1.2 倍，停止中频电源，频电压是直流电压的 1.5 倍，停止中频电源，把控制板 DIP—1 开关拨到上侧（关）,启动中频电源，看中频电压是否能升到 750V，直流电压是否能升到 500V，假如达不到以上数值，可调节 W2 达到以上额定值;中频电压再调到 200V,加料使电流升高，左旋 W1 电位器，使电流调至额定电流。中频电源的故障排除与实例1 维修前的准备工作 a) 维修时所需的工具有：数字万用表或指针万用表、20M 以上双踪示波器、500V 摇表、25W 电烙铁、螺丝刀、扳手等。 b） 维修时所需的资料有：设备有关电气图、说明书等技术资料。 c） 维修前应先了解设备的故障现象，出现故障时所发生的情况，以及查看设备的记录资料。 d) 备一些易损件和常用的元器件。 e) 维修前有必要对设备进行一下全面检查，紧固所有连接线和端子，看一下有无出现发黑、打火、短接、虚接等。 2 故障排除 初调的电源出现故障，整机启动失败，并伴随一定的现象，现说明如下： A） 按下中频启动按钮，调节功率电位器，电源毫无反应或只有直流电压无中频电压，其原因可能是： a.负载开路及感应器未接入； b.逆变脉冲功率过小或无脉冲，逆变管未被触发； c.整流电路发生故障，无整流输出。 B） 按下中频启动按钮后,过流保护动作，整流拉入逆变状态. 对新安装的电源，应检查电压极性是否正确,逆变脉冲的极性是否正确,引前角是否太小。对已运行的电源不存在极性问题，可以从以下几方面分析： a。 晶闸管有无损坏，用万用表测量推断 b. 快熔是否损坏，若坏更换 c。 负载回路是否短路，负载过重 d. 引前角是否太小 e. 逆变脉冲是否有干扰,晶闸管特性是否变坏 f. 过流整定值是否有改变,重新整定】 g。 电流反馈是否过大，反馈量过大也使振荡停止 h。 整流电路出故障，直流输出太低 i。 中频电源绝缘是否降低 j. 电压反馈信号是否断开 3 故障排除实例 1) 故障现象:设备无法启动，启动时只有直流电流表有指示，直流电压、中频电...
