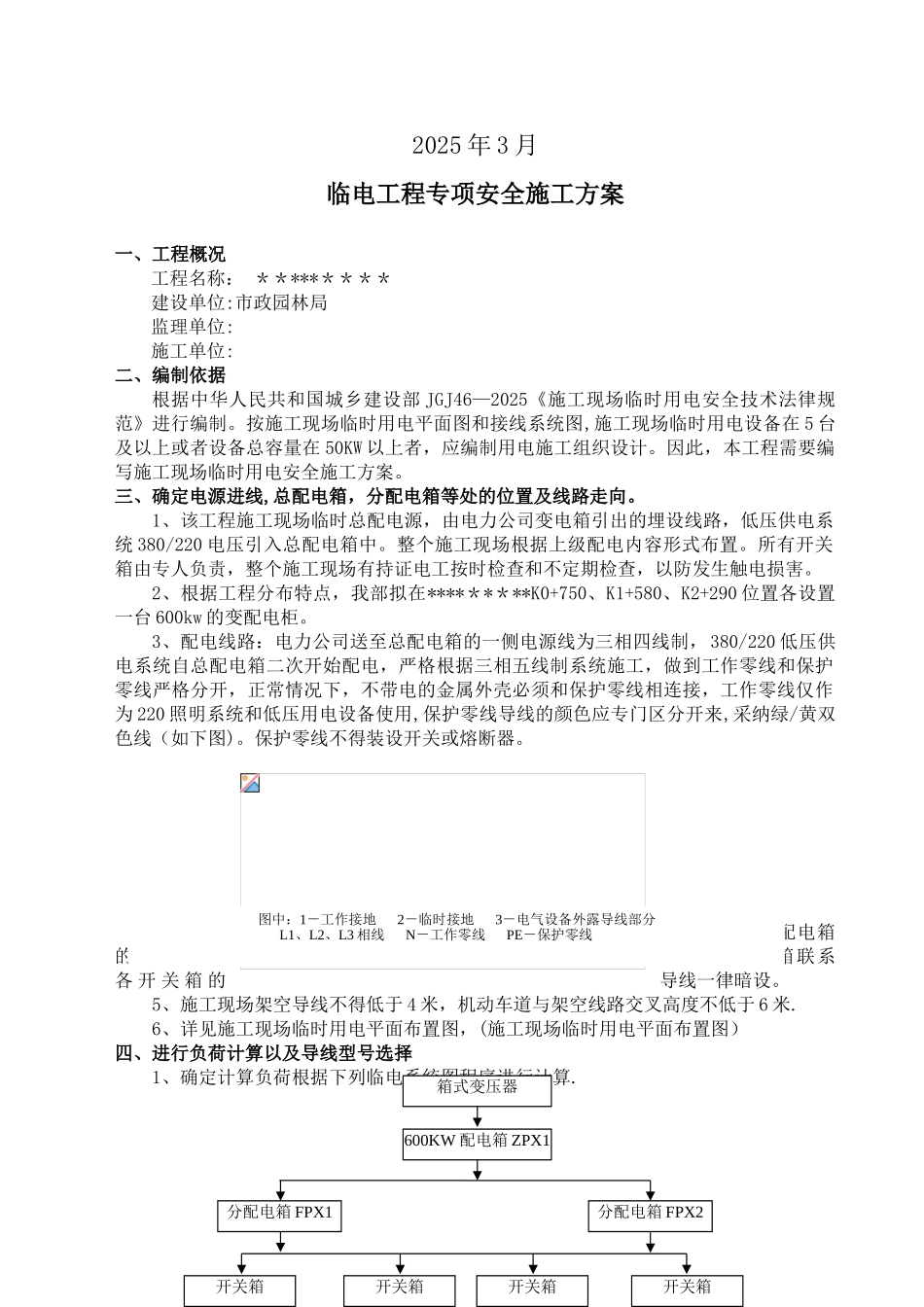

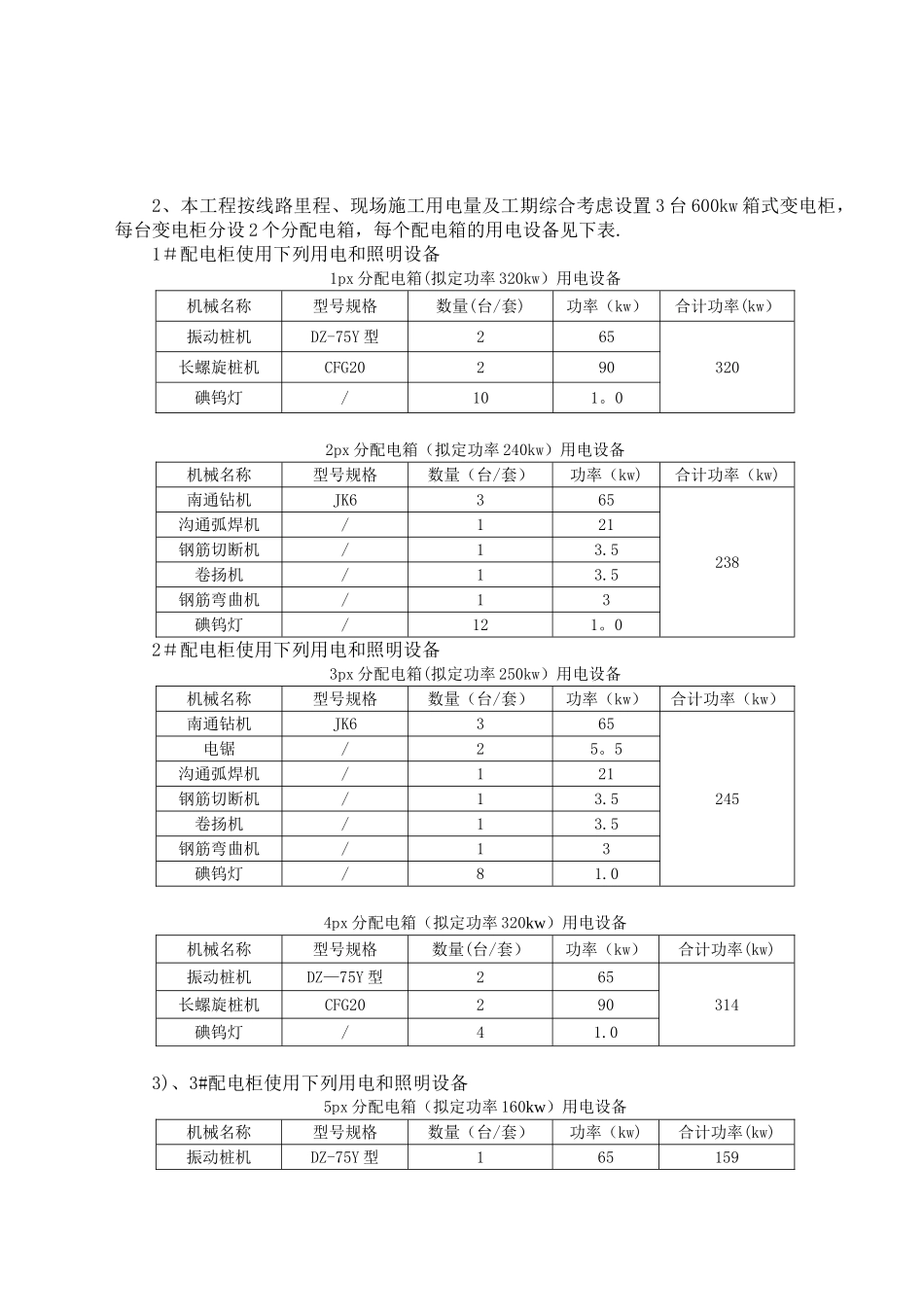

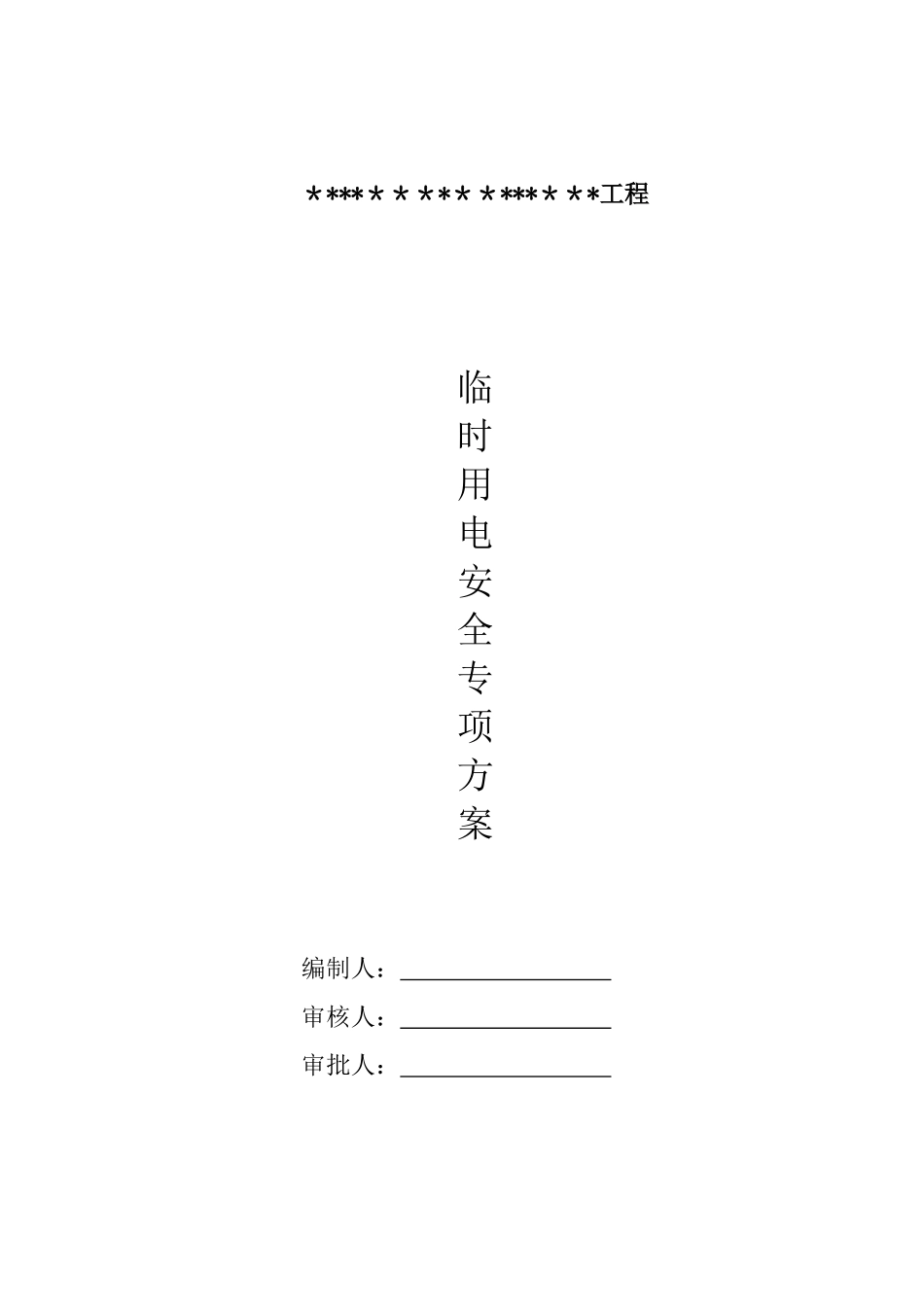

＊***＊＊＊*＊＊***＊＊*工程临时用电安全专项方案编制人： 审核人： 审批人： 2025 年 3 月临电工程专项安全施工方案一、工程概况工程名称： ＊＊***＊＊＊＊建设单位:市政园林局监理单位:施工单位:二、编制依据根据中华人民共和国城乡建设部 JGJ46—2025《施工现场临时用电安全技术法律规范》进行编制。按施工现场临时用电平面图和接线系统图,施工现场临时用电设备在 5 台及以上或者设备总容量在 50KW 以上者，应编制用电施工组织设计。因此，本工程需要编写施工现场临时用电安全施工方案。三、确定电源进线,总配电箱，分配电箱等处的位置及线路走向。1、该工程施工现场临时总配电源，由电力公司变电箱引出的埋设线路，低压供电系统 380/220 电压引入总配电箱中。整个施工现场根据上级配电内容形式布置。所有开关箱由专人负责，整个施工现场有持证电工按时检查和不定期检查，以防发生触电损害。2、根据工程分布特点，我部拟在****＊*＊**K0+750、K1+580、K2+290 位置各设置一台 600kw 的变配电柜。3、配电线路：电力公司送至总配电箱的一侧电源线为三相四线制，380/220 低压供电系统自总配电箱二次开始配电，严格根据三相五线制系统施工，做到工作零线和保护零线严格分开，正常情况下，不带电的金属外壳必须和保护零线相连接，工作零线仅作为 220 照明系统和低压用电设备使用,保护零线导线的颜色应专门区分开来,采纳绿/黄双色线（如下图)。保护零线不得装设开关或熔断器。4 、 从总配电箱至分配电箱的 导 线 均 为暗设,分配电箱联系各 开 关 箱 的导线一律暗设。5、施工现场架空导线不得低于 4 米，机动车道与架空线路交叉高度不低于 6 米.6、详见施工现场临时用电平面布置图，(施工现场临时用电平面布置图）四、进行负荷计算以及导线型号选择1、确定计算负荷根据下列临电系统图程序进行计算.图中：1－工作接地 2－临时接地 3－电气设备外露导线部分L1、L2、L3 相线 N－工作零线 PE－保护零线箱式变压器600KW 配电箱 ZPX1分配电箱 FPX1分配电箱 FPX2开关箱开关箱开关箱开关箱2、本工程按线路里程、现场施工用电量及工期综合考虑设置 3 台 600kw 箱式变电柜，每台变电柜分设 2 个分配电箱，每个配电箱的用电设备见下表.1＃配电柜使用下列用电和照明设备1px 分配电箱(拟定功率 320kw）用电设备机械名称型号规格数量(台/套)功率（kw）合计功率(kw）振动桩机DZ-75Y 型265320长螺旋桩机CFG20290...
