临时电箱标准配置图

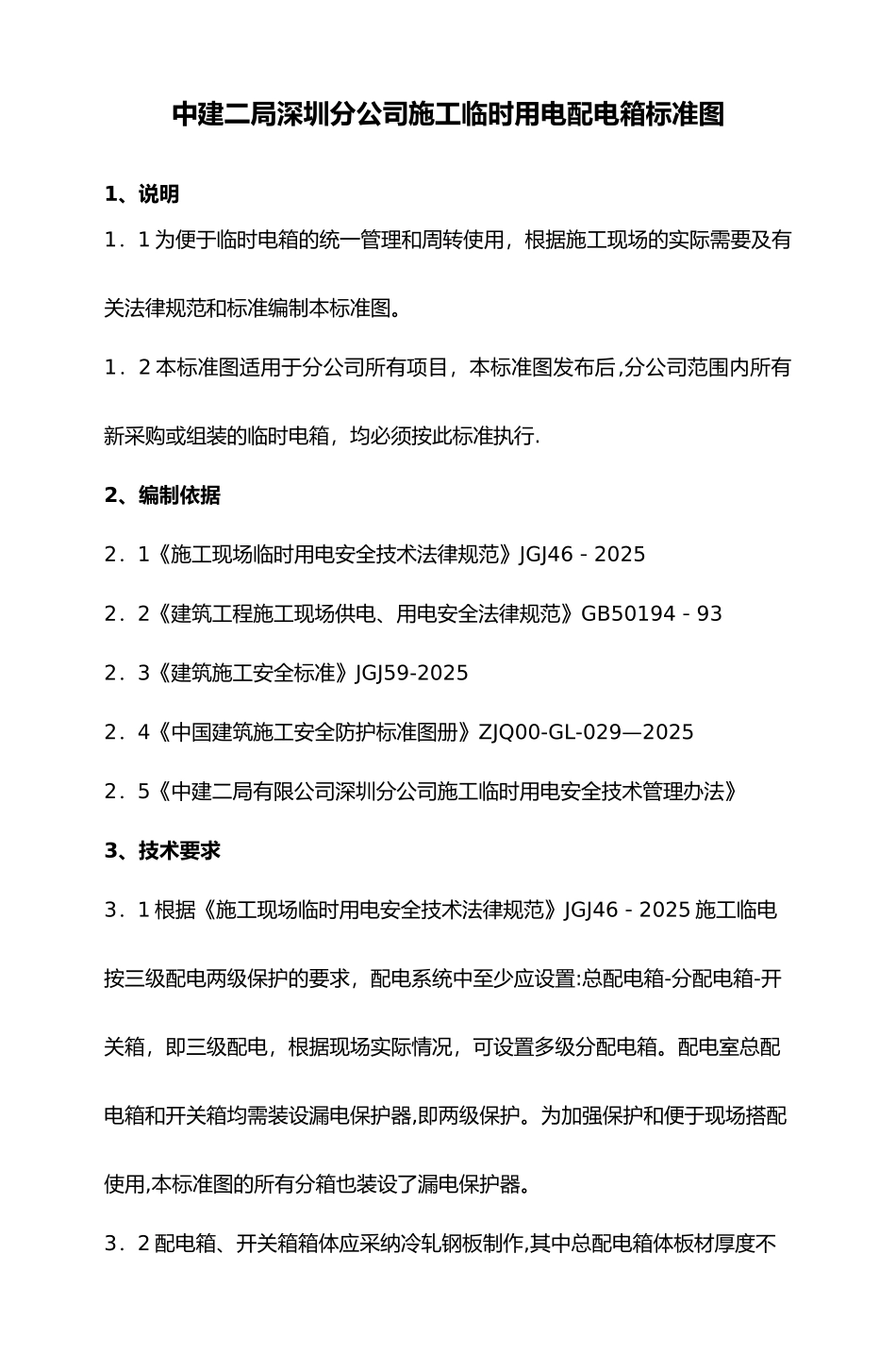

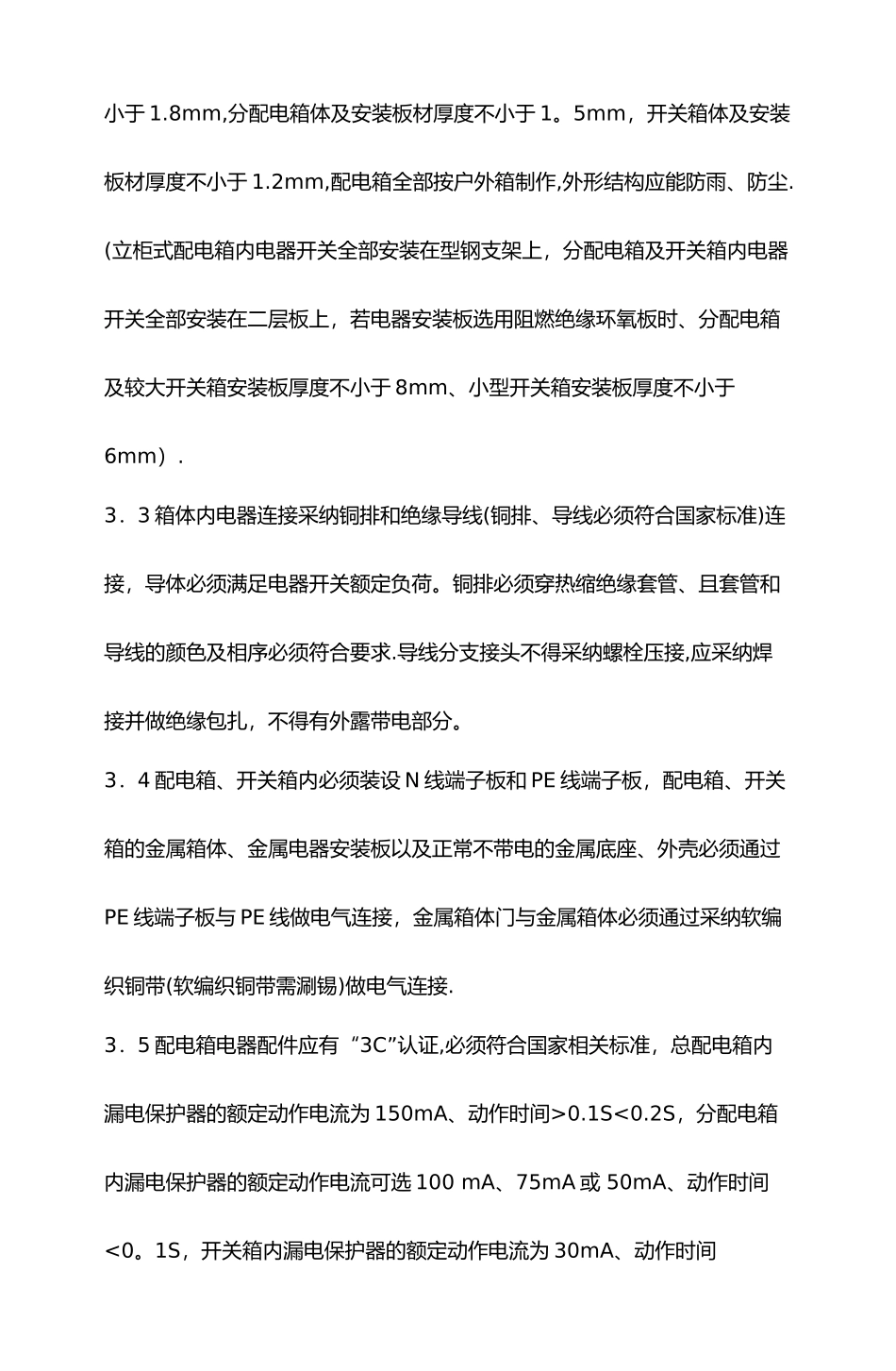

中建二局深圳分公司施工临时用电配电箱标准图1、说明1．1 为便于临时电箱的统一管理和周转使用，根据施工现场的实际需要及有关法律规范和标准编制本标准图。1．2 本标准图适用于分公司所有项目，本标准图发布后,分公司范围内所有新采购或组装的临时电箱，均必须按此标准执行.2、编制依据2．1《施工现场临时用电安全技术法律规范》JGJ46－20252．2《建筑工程施工现场供电、用电安全法律规范》GB50194－932．3《建筑施工安全标准》JGJ59-20252．4《中国建筑施工安全防护标准图册》ZJQ00-GL-029—2025 2．5《中建二局有限公司深圳分公司施工临时用电安全技术管理办法》3、技术要求3．1 根据《施工现场临时用电安全技术法律规范》JGJ46－2025 施工临电按三级配电两级保护的要求，配电系统中至少应设置:总配电箱-分配电箱-开关箱，即三级配电，根据现场实际情况，可设置多级分配电箱。配电室总配电箱和开关箱均需装设漏电保护器,即两级保护。为加强保护和便于现场搭配使用,本标准图的所有分箱也装设了漏电保护器。3．2 配电箱、开关箱箱体应采纳冷轧钢板制作,其中总配电箱体板材厚度不小于 1.8mm,分配电箱体及安装板材厚度不小于 1。5mm，开关箱体及安装板材厚度不小于 1.2mm,配电箱全部按户外箱制作,外形结构应能防雨、防尘.(立柜式配电箱内电器开关全部安装在型钢支架上，分配电箱及开关箱内电器开关全部安装在二层板上，若电器安装板选用阻燃绝缘环氧板时、分配电箱及较大开关箱安装板厚度不小于 8mm、小型开关箱安装板厚度不小于6mm）.3．3 箱体内电器连接采纳铜排和绝缘导线(铜排、导线必须符合国家标准)连接，导体必须满足电器开关额定负荷。铜排必须穿热缩绝缘套管、且套管和导线的颜色及相序必须符合要求.导线分支接头不得采纳螺栓压接,应采纳焊接并做绝缘包扎，不得有外露带电部分。3．4 配电箱、开关箱内必须装设 N 线端子板和 PE 线端子板，配电箱、开关箱的金属箱体、金属电器安装板以及正常不带电的金属底座、外壳必须通过PE 线端子板与 PE 线做电气连接，金属箱体门与金属箱体必须通过采纳软编织铜带(软编织铜带需涮锡)做电气连接.3．5 配电箱电器配件应有“3C”认证,必须符合国家相关标准，总配电箱内漏电保护器的额定动作电流为 150mA、动作时间>0.1S<0.2S，分配电箱内漏电保护器的额定动作电流可选 100 mA、75mA 或 50mA、动作时间<0。1S，开关箱内漏电保护器的额定动作电流为 30mA、动作时间<0.1S，使用于...
