主厂房暖通施工方案

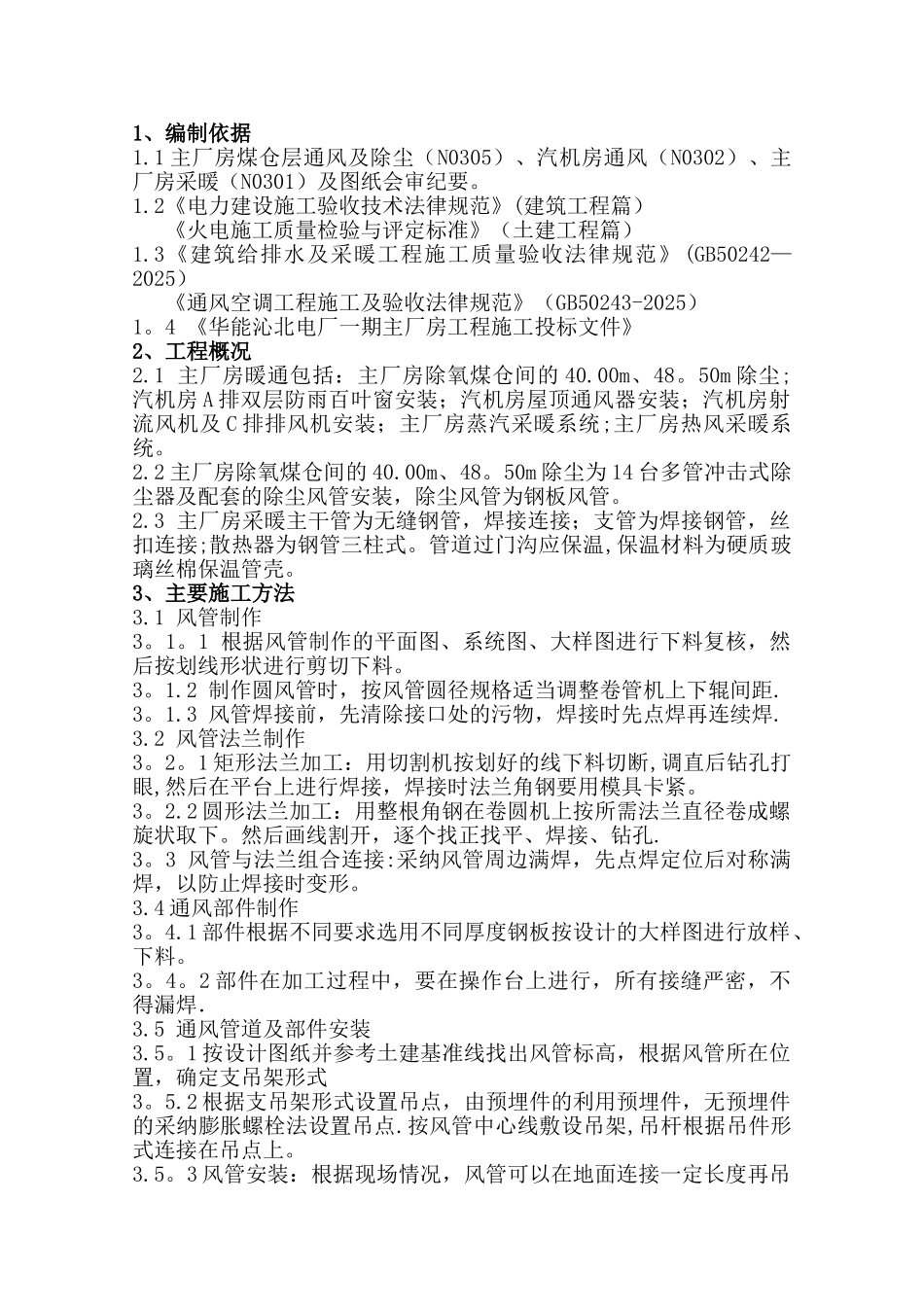

1、编制依据1.1 主厂房煤仓层通风及除尘（N0305）、汽机房通风（N0302）、主厂房采暖（N0301）及图纸会审纪要。1.2《电力建设施工验收技术法律规范》(建筑工程篇）《火电施工质量检验与评定标准》（土建工程篇）1.3《建筑给排水及采暖工程施工质量验收法律规范》 (GB50242—2025） 《通风空调工程施工及验收法律规范》（GB50243-2025）1。4 《华能沁北电厂一期主厂房工程施工投标文件》2、工程概况2.1 主厂房暖通包括：主厂房除氧煤仓间的 40.00m、48。50m 除尘;汽机房 A 排双层防雨百叶窗安装；汽机房屋顶通风器安装；汽机房射流风机及 C 排排风机安装；主厂房蒸汽采暖系统;主厂房热风采暖系统。2.2 主厂房除氧煤仓间的 40.00m、48。50m 除尘为 14 台多管冲击式除尘器及配套的除尘风管安装，除尘风管为钢板风管。2.3 主厂房采暖主干管为无缝钢管，焊接连接；支管为焊接钢管，丝扣连接;散热器为钢管三柱式。管道过门沟应保温,保温材料为硬质玻璃丝棉保温管壳。3、主要施工方法3.1 风管制作3。1。1 根据风管制作的平面图、系统图、大样图进行下料复核，然后按划线形状进行剪切下料。3。1.2 制作圆风管时，按风管圆径规格适当调整卷管机上下辊间距.3。1.3 风管焊接前，先清除接口处的污物，焊接时先点焊再连续焊.3.2 风管法兰制作3。2。1 矩形法兰加工：用切割机按划好的线下料切断,调直后钻孔打眼,然后在平台上进行焊接，焊接时法兰角钢要用模具卡紧。3。2.2 圆形法兰加工：用整根角钢在卷圆机上按所需法兰直径卷成螺旋状取下。然后画线割开，逐个找正找平、焊接、钻孔.3。3 风管与法兰组合连接:采纳风管周边满焊，先点焊定位后对称满焊，以防止焊接时变形。3.4 通风部件制作3。4.1 部件根据不同要求选用不同厚度钢板按设计的大样图进行放样、下料。3。4。2 部件在加工过程中，要在操作台上进行，所有接缝严密，不得漏焊．3.5 通风管道及部件安装3.5。1 按设计图纸并参考土建基准线找出风管标高，根据风管所在位置，确定支吊架形式3。5.2 根据支吊架形式设置吊点，由预埋件的利用预埋件，无预埋件的采纳膨胀螺栓法设置吊点.按风管中心线敷设吊架,吊杆根据吊件形式连接在吊点上。3.5。3 风管安装：根据现场情况，风管可以在地面连接一定长度再吊装就位，也可以把风管一节节放在支吊架上逐节连接。风管安装时遵循先主管后支管的原则进行。3。6 风管吊装:根据现场情况选择两个可靠的吊点，固定好倒链。用麻绳将风管捆...
