主板检测卡各指示灯说明

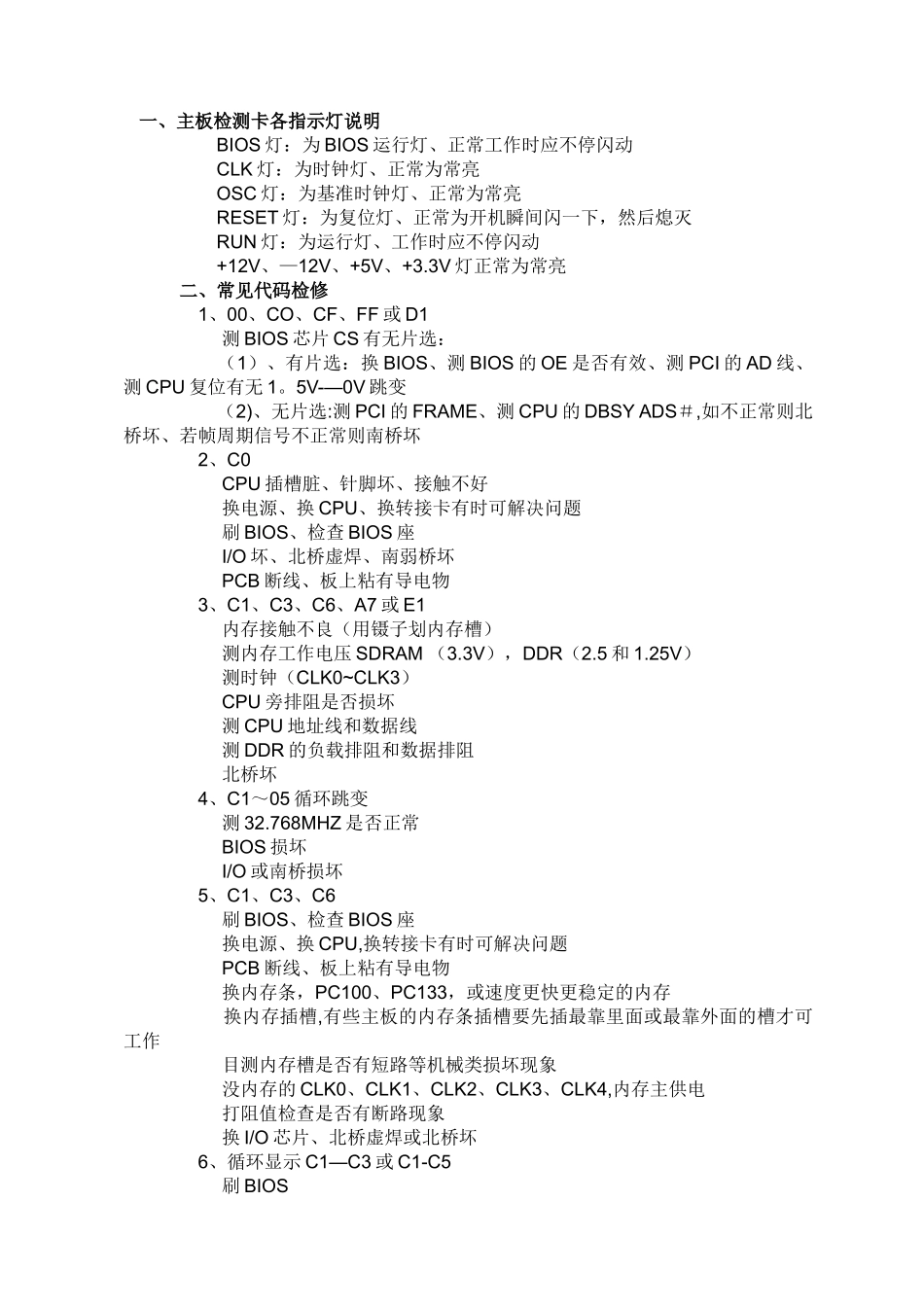

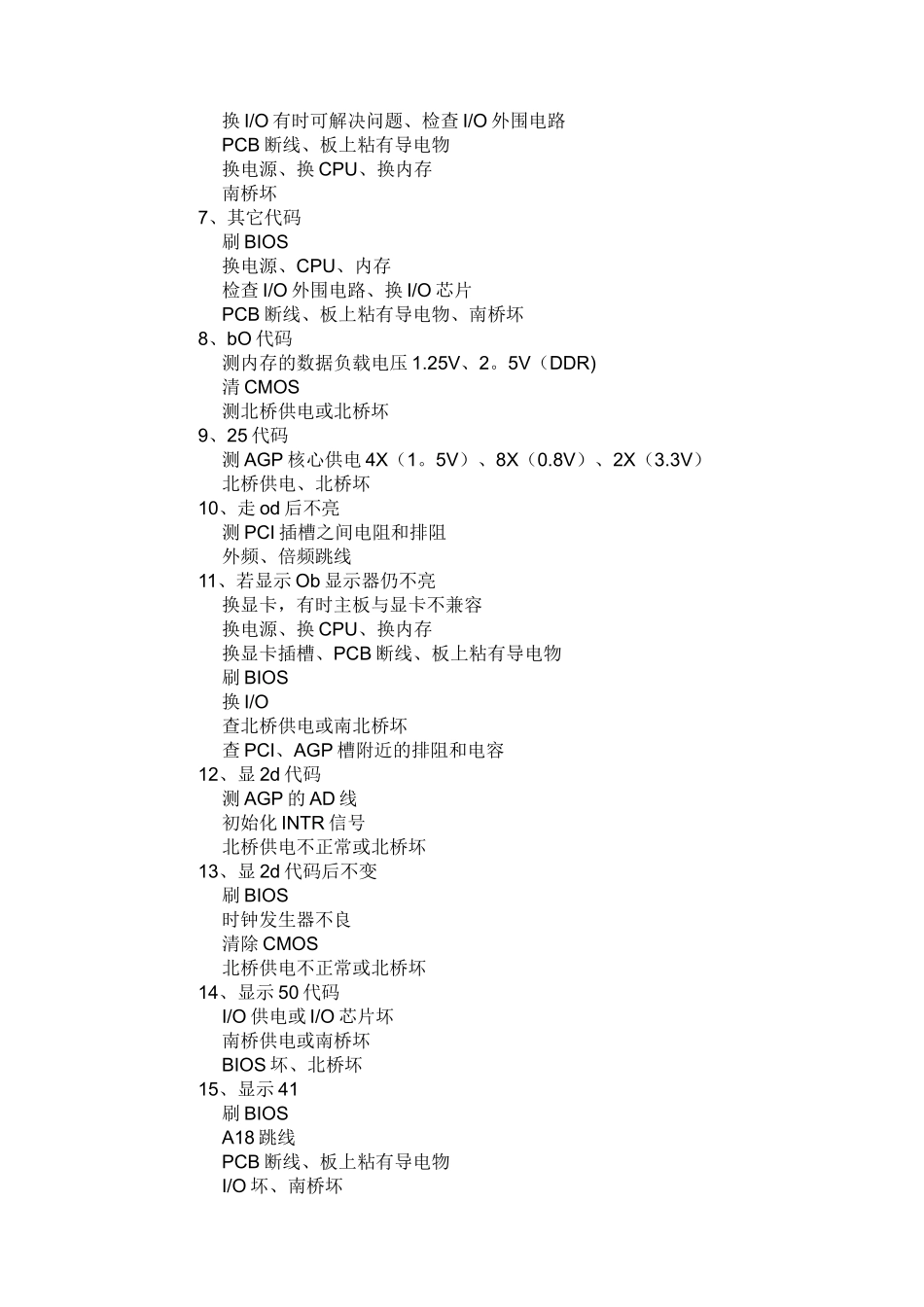

一、主板检测卡各指示灯说明 BIOS 灯：为 BIOS 运行灯、正常工作时应不停闪动 CLK 灯：为时钟灯、正常为常亮 OSC 灯：为基准时钟灯、正常为常亮 RESET 灯：为复位灯、正常为开机瞬间闪一下，然后熄灭 RUN 灯：为运行灯、工作时应不停闪动 +12V、—12V、+5V、+3.3V 灯正常为常亮 二、常见代码检修 1、00、CO、CF、FF 或 D1 测 BIOS 芯片 CS 有无片选： （1）、有片选：换 BIOS、测 BIOS 的 OE 是否有效、测 PCI 的 AD 线、测 CPU 复位有无 1。5V-—0V 跳变 （2)、无片选:测 PCI 的 FRAME、测 CPU 的 DBSY ADS＃,如不正常则北桥坏、若帧周期信号不正常则南桥坏 2、C0 CPU 插槽脏、针脚坏、接触不好 换电源、换 CPU、换转接卡有时可解决问题 刷 BIOS、检查 BIOS 座 I/O 坏、北桥虚焊、南弱桥坏 PCB 断线、板上粘有导电物 3、C1、C3、C6、A7 或 E1 内存接触不良（用镊子划内存槽） 测内存工作电压 SDRAM （3.3V），DDR（2.5 和 1.25V） 测时钟（CLK0~CLK3） CPU 旁排阻是否损坏 测 CPU 地址线和数据线 测 DDR 的负载排阻和数据排阻 北桥坏 4、C1～05 循环跳变 测 32.768MHZ 是否正常 BIOS 损坏 I/O 或南桥损坏 5、C1、C3、C6 刷 BIOS、检查 BIOS 座 换电源、换 CPU,换转接卡有时可解决问题 PCB 断线、板上粘有导电物 换内存条，PC100、PC133，或速度更快更稳定的内存 换内存插槽,有些主板的内存条插槽要先插最靠里面或最靠外面的槽才可工作 目测内存槽是否有短路等机械类损坏现象 没内存的 CLK0、CLK1、CLK2、CLK3、CLK4,内存主供电 打阻值检查是否有断路现象 换 I/O 芯片、北桥虚焊或北桥坏 6、循环显示 C1—C3 或 C1-C5 刷 BIOS 换 I/O 有时可解决问题、检查 I/O 外围电路 PCB 断线、板上粘有导电物 换电源、换 CPU、换内存 南桥坏 7、其它代码 刷 BIOS 换电源、CPU、内存 检查 I/O 外围电路、换 I/O 芯片 PCB 断线、板上粘有导电物、南桥坏 8、bO 代码 测内存的数据负载电压 1.25V、2。5V（DDR) 清 CMOS 测北桥供电或北桥坏 9、25 代码 测 AGP 核心供电 4X（1。5V）、8X（0.8V）、2X（3.3V） 北桥供电、北桥坏 10、走 od 后不亮 测 PCI 插槽之间电阻和排阻 外频、倍频跳线 11、若显示 Ob 显示器仍不亮 换显卡，有时主板与显卡不兼容 换电源、换 CPU、换内存 换显卡插槽、PCB 断...
