主桥承台围堰封底施工作业指导书

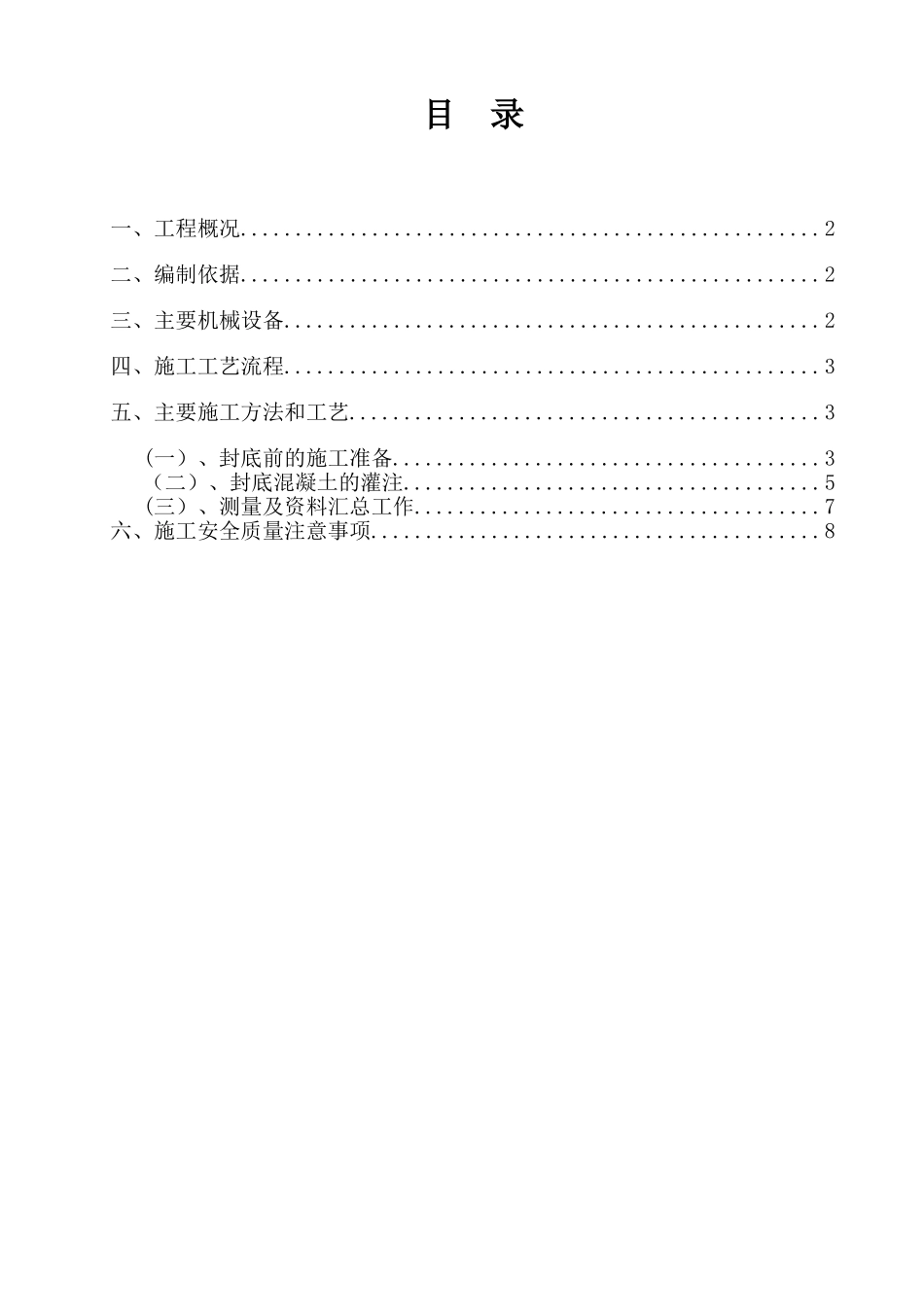

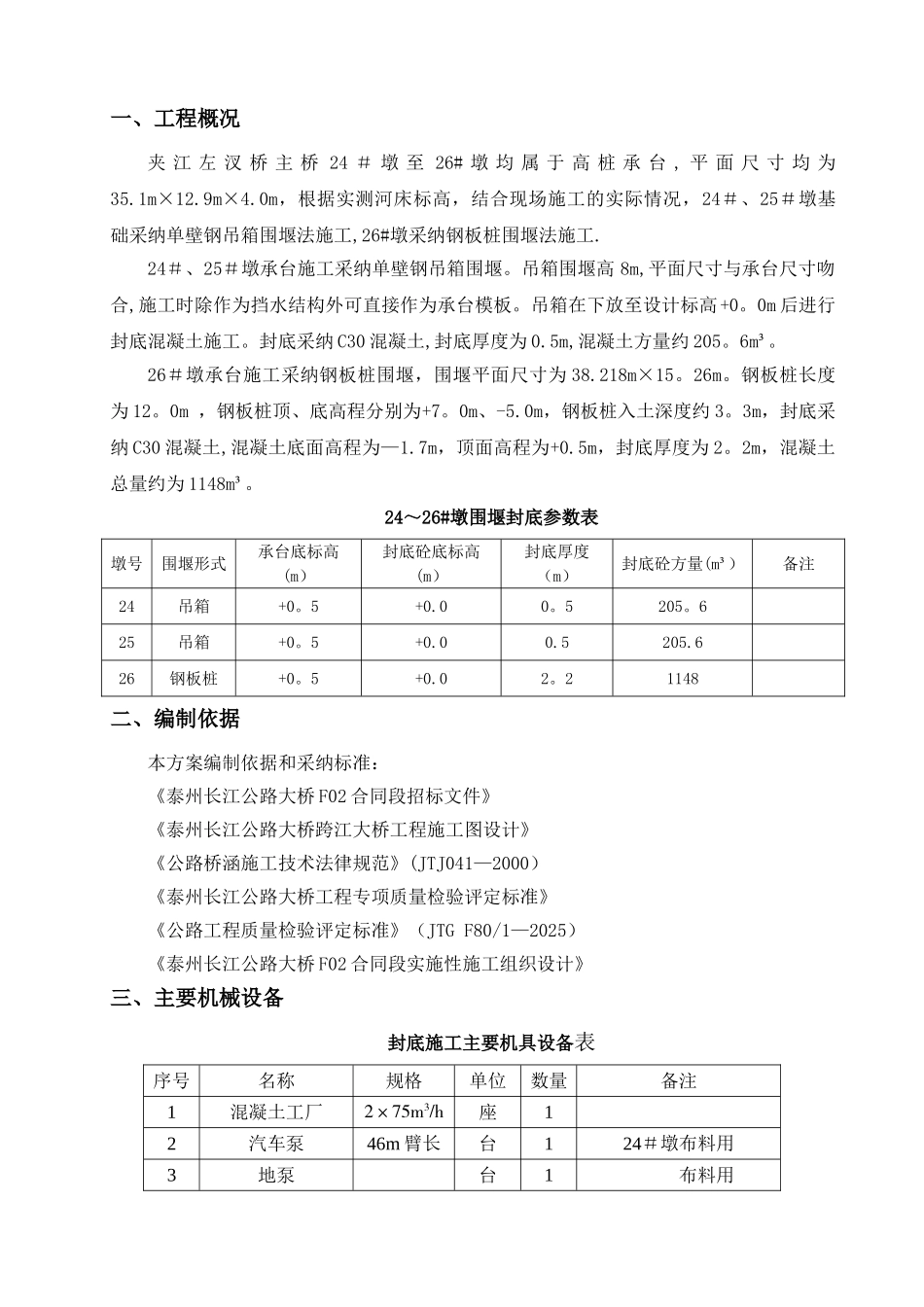

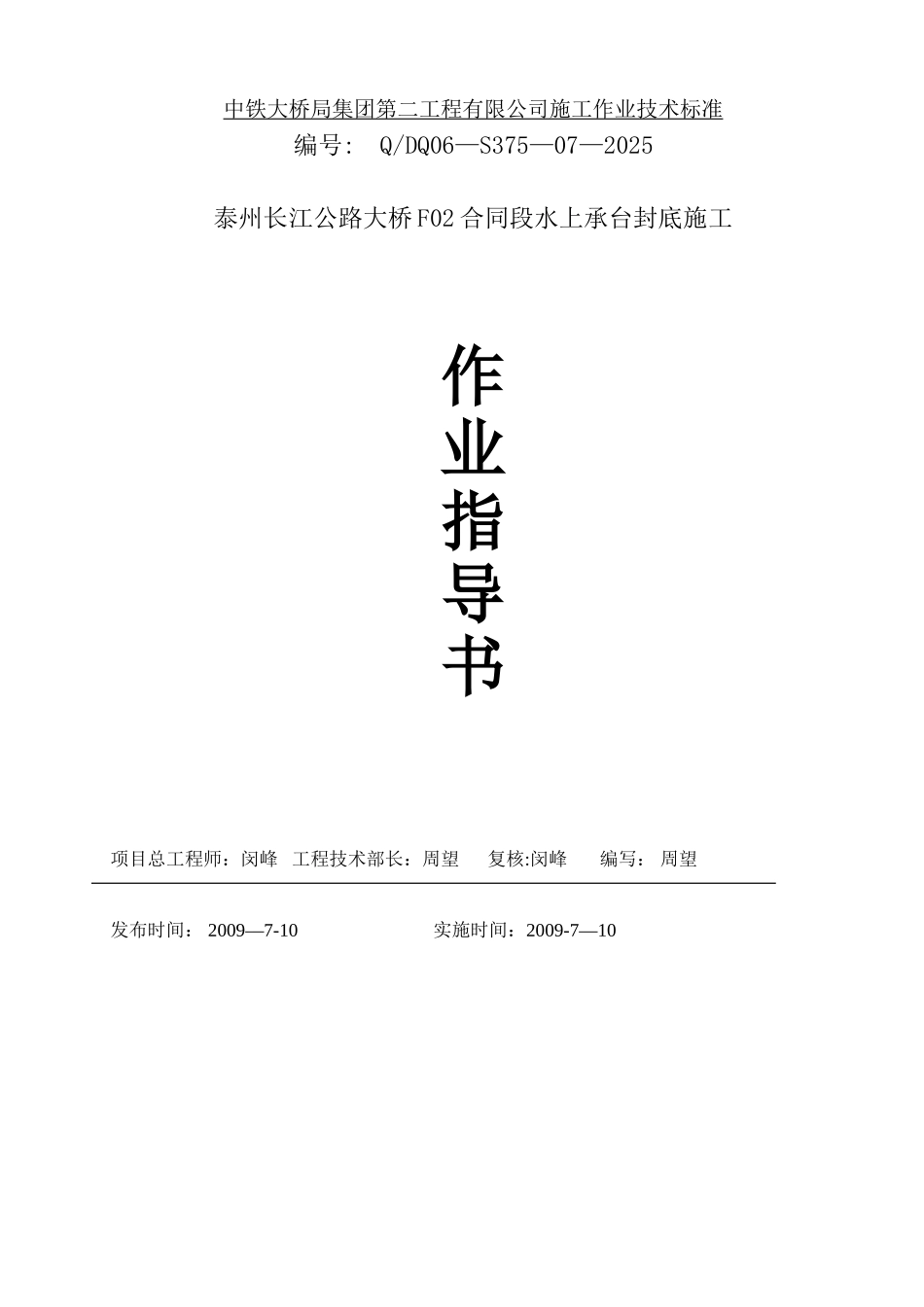

中铁大桥局集团第二工程有限公司施工作业技术标准编号: Q/DQ06—S375—07—2025泰州长江公路大桥 F02 合同段水上承台封底施工作业指导书项目总工程师：闵峰 工程技术部长：周望 复核:闵峰 编写： 周望发布时间： 2009—7-10 实施时间：2009-7—10目 录一、工程概况.....................................................2二、编制依据.....................................................2三、主要机械设备.................................................2四、施工工艺流程.................................................3五、主要施工方法和工艺...........................................3(一）、封底前的施工准备.......................................3（二）、封底混凝土的灌注......................................5(三）、测量及资料汇总工作.....................................7六、施工安全质量注意事项.........................................8一、工程概况夹 江 左 汊 桥 主 桥 24 ＃ 墩 至 26# 墩 均 属 于 高 桩 承 台 , 平 面 尺 寸 均 为35.1m×12.9m×4.0m，根据实测河床标高，结合现场施工的实际情况，24＃、25＃墩基础采纳单壁钢吊箱围堰法施工,26#墩采纳钢板桩围堰法施工.24＃、25＃墩承台施工采纳单壁钢吊箱围堰。吊箱围堰高 8m,平面尺寸与承台尺寸吻合,施工时除作为挡水结构外可直接作为承台模板。吊箱在下放至设计标高+0。0m 后进行封底混凝土施工。封底采纳 C30 混凝土,封底厚度为 0.5m,混凝土方量约 205。6m³。26＃墩承台施工采纳钢板桩围堰，围堰平面尺寸为 38.218m×15。26m。钢板桩长度为 12。0m ，钢板桩顶、底高程分别为+7。0m、-5.0m，钢板桩入土深度约 3。3m，封底采纳 C30 混凝土,混凝土底面高程为—1.7m，顶面高程为+0.5m，封底厚度为 2。2m，混凝土总量约为 1148m³。24～26#墩围堰封底参数表墩号围堰形式承台底标高(m）封底砼底标高(m）封底厚度（m）封底砼方量(m³）备注24吊箱+0。5+0.00。5205。625吊箱+0。5+0.00.5205.626钢板桩+0。5+0.02。21148二、编制依据本方案编制依据和采纳标准：《泰州长江公路大桥 F02 合同段招标文件》《泰州长江公路大桥跨江大桥工程施工图设计》《公路桥涵施工技术法律规范》(JTJ041—2000）《泰州长江公路大桥工程专项质量检验评定标准》《公路工程质量检验评定标准》（JTG F80/1—2025）《泰...
