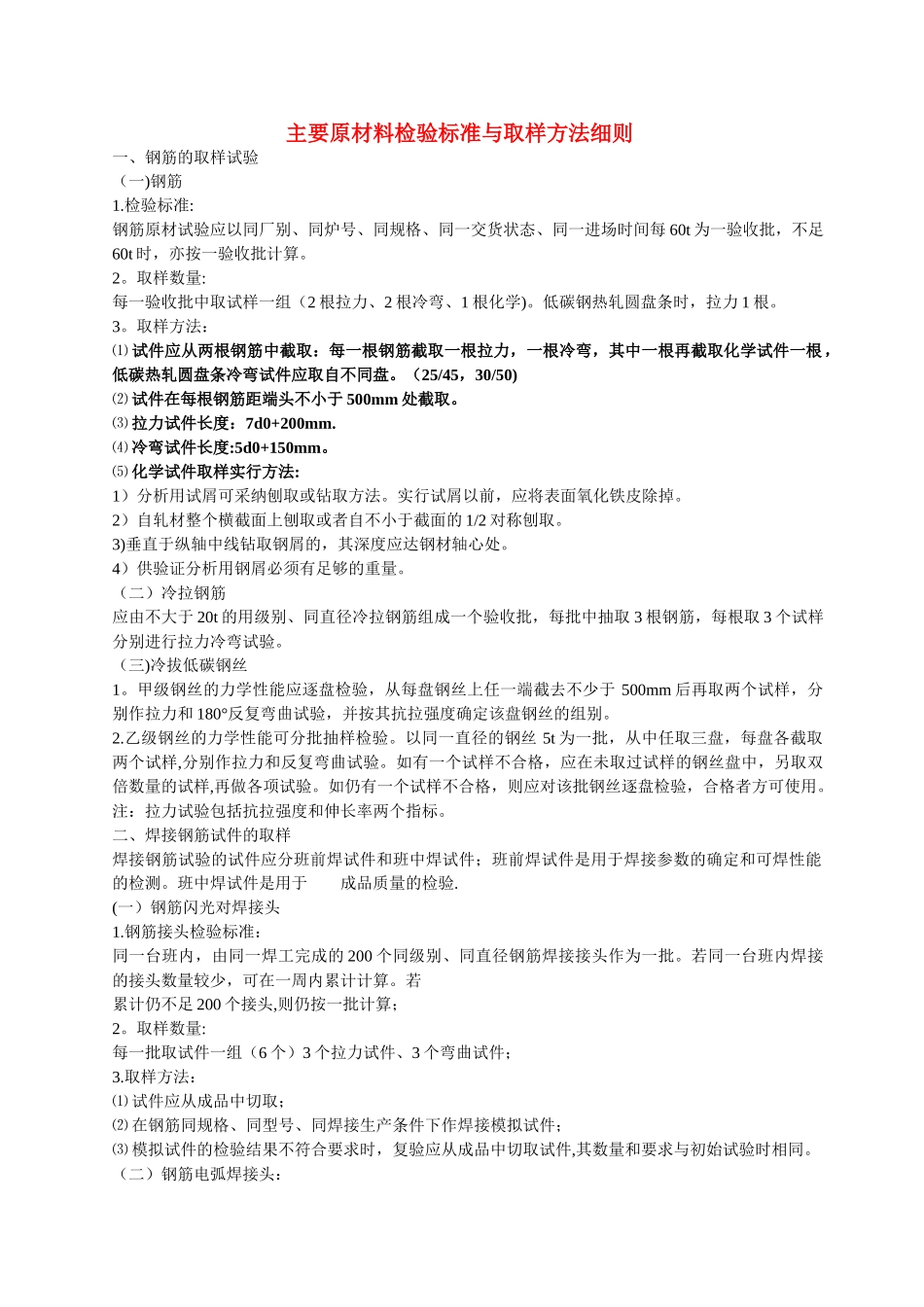

主要原材料检验标准与取样方法细则一、钢筋的取样试验（一)钢筋1.检验标准:钢筋原材试验应以同厂别、同炉号、同规格、同一交货状态、同一进场时间每 60t 为一验收批，不足60t 时，亦按一验收批计算。2。取样数量:每一验收批中取试样一组（2 根拉力、2 根冷弯、1 根化学)。低碳钢热轧圆盘条时，拉力 1 根。3。取样方法：⑴ 试件应从两根钢筋中截取：每一根钢筋截取一根拉力，一根冷弯，其中一根再截取化学试件一根，低碳热轧圆盘条冷弯试件应取自不同盘。（25/45，30/50)⑵ 试件在每根钢筋距端头不小于 500mm 处截取。⑶ 拉力试件长度：7d0+200mm.⑷ 冷弯试件长度:5d0+150mm。⑸ 化学试件取样实行方法:1）分析用试屑可采纳刨取或钻取方法。实行试屑以前，应将表面氧化铁皮除掉。2）自轧材整个横截面上刨取或者自不小于截面的 1/2 对称刨取。3)垂直于纵轴中线钻取钢屑的，其深度应达钢材轴心处。4）供验证分析用钢屑必须有足够的重量。（二）冷拉钢筋应由不大于 20t 的用级别、同直径冷拉钢筋组成一个验收批，每批中抽取 3 根钢筋，每根取 3 个试样分别进行拉力冷弯试验。（三)冷拔低碳钢丝1。甲级钢丝的力学性能应逐盘检验，从每盘钢丝上任一端截去不少于 500mm 后再取两个试样，分别作拉力和 180°反复弯曲试验，并按其抗拉强度确定该盘钢丝的组别。2.乙级钢丝的力学性能可分批抽样检验。以同一直径的钢丝 5t 为一批，从中任取三盘，每盘各截取两个试样,分别作拉力和反复弯曲试验。如有一个试样不合格，应在未取过试样的钢丝盘中，另取双倍数量的试样,再做各项试验。如仍有一个试样不合格，则应对该批钢丝逐盘检验，合格者方可使用。注：拉力试验包括抗拉强度和伸长率两个指标。二、焊接钢筋试件的取样焊接钢筋试验的试件应分班前焊试件和班中焊试件；班前焊试件是用于焊接参数的确定和可焊性能的检测。班中焊试件是用于 成品质量的检验.(一）钢筋闪光对焊接头1.钢筋接头检验标准：同一台班内，由同一焊工完成的 200 个同级别、同直径钢筋焊接接头作为一批。若同一台班内焊接的接头数量较少，可在一周内累计计算。若累计仍不足 200 个接头,则仍按一批计算；2。取样数量:每一批取试件一组（6 个）3 个拉力试件、3 个弯曲试件；3.取样方法：⑴ 试件应从成品中切取；⑵ 在钢筋同规格、同型号、同焊接生产条件下作焊接模拟试件；⑶ 模拟试件的检验结果不符合要求时，复验应从成品中切取试件,其数量和要求与初始...
