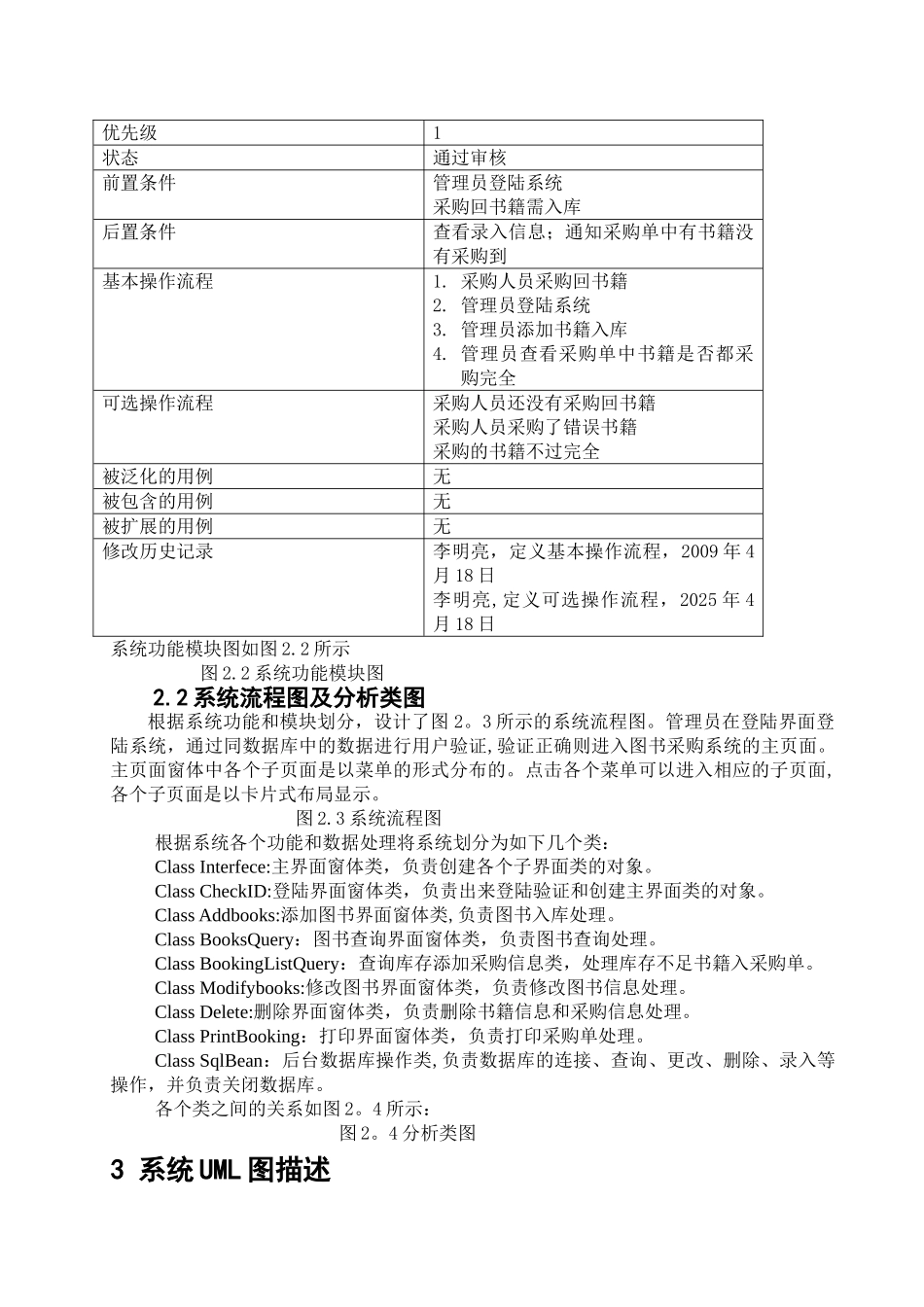

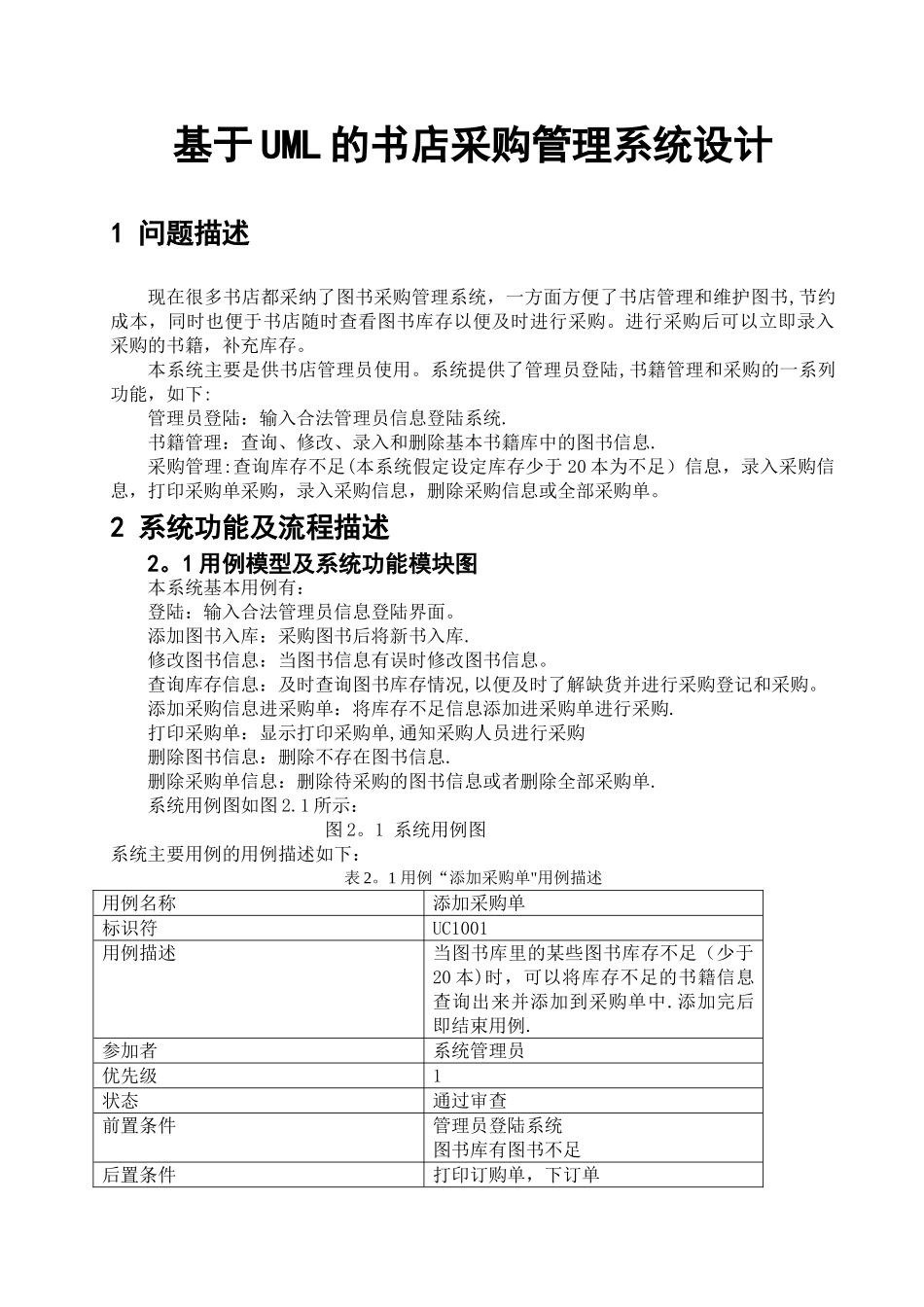

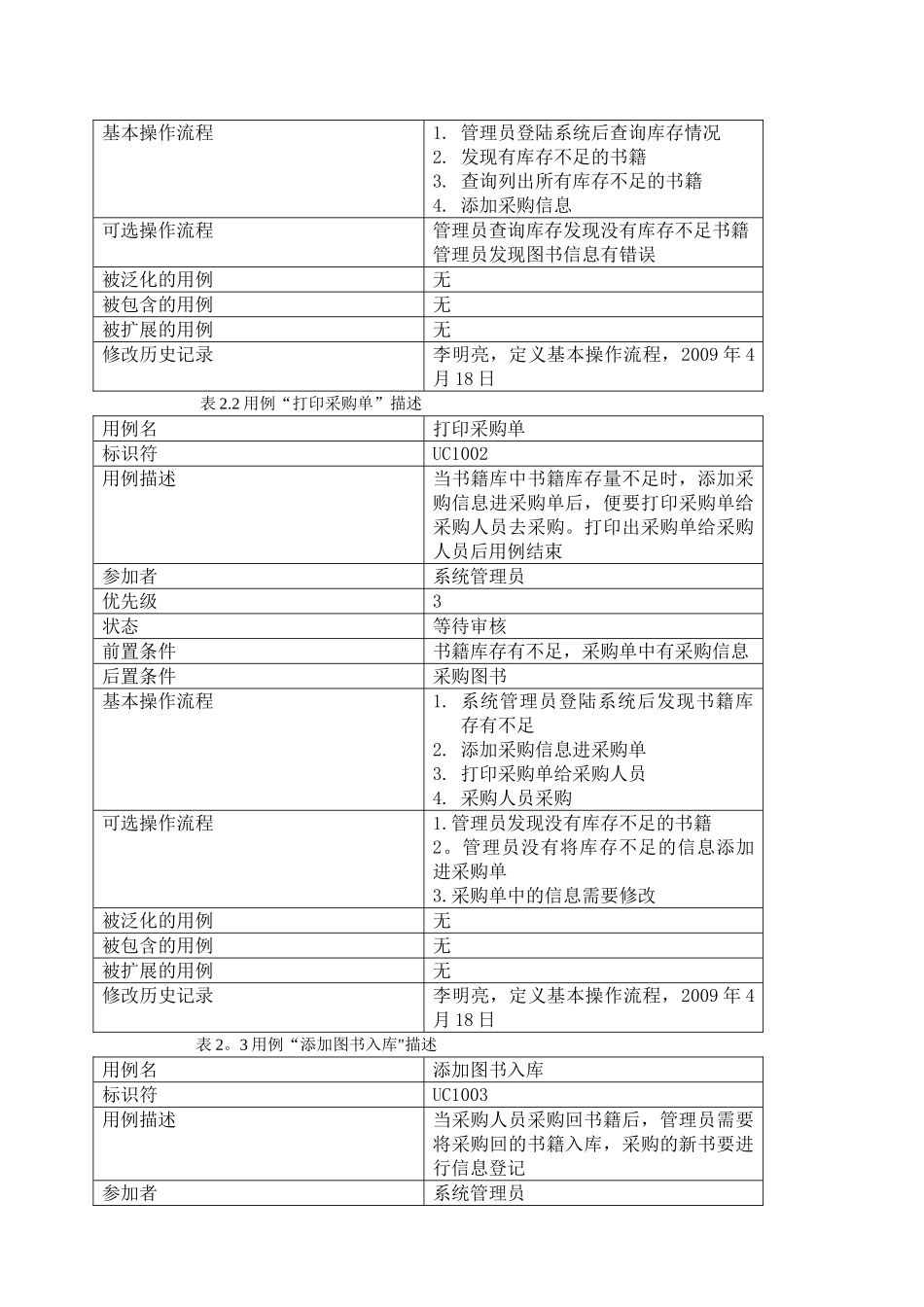

基于 UML 的书店采购管理系统设计1 问题描述现在很多书店都采纳了图书采购管理系统，一方面方便了书店管理和维护图书,节约成本，同时也便于书店随时查看图书库存以便及时进行采购。进行采购后可以立即录入采购的书籍，补充库存。本系统主要是供书店管理员使用。系统提供了管理员登陆,书籍管理和采购的一系列功能，如下:管理员登陆：输入合法管理员信息登陆系统.书籍管理：查询、修改、录入和删除基本书籍库中的图书信息.采购管理:查询库存不足(本系统假定设定库存少于 20 本为不足）信息，录入采购信息，打印采购单采购，录入采购信息，删除采购信息或全部采购单。2 系统功能及流程描述 2。1 用例模型及系统功能模块图本系统基本用例有： 登陆：输入合法管理员信息登陆界面。 添加图书入库：采购图书后将新书入库. 修改图书信息：当图书信息有误时修改图书信息。 查询库存信息：及时查询图书库存情况,以便及时了解缺货并进行采购登记和采购。 添加采购信息进采购单：将库存不足信息添加进采购单进行采购. 打印采购单：显示打印采购单,通知采购人员进行采购 删除图书信息：删除不存在图书信息. 删除采购单信息：删除待采购的图书信息或者删除全部采购单. 系统用例图如图 2.1 所示： 图 2。1 系统用例图系统主要用例的用例描述如下：表 2。1 用例“添加采购单"用例描述用例名称添加采购单标识符UC1001用例描述当图书库里的某些图书库存不足（少于20 本)时，可以将库存不足的书籍信息查询出来并添加到采购单中.添加完后即结束用例.参加者系统管理员优先级1状态通过审查前置条件管理员登陆系统图书库有图书不足后置条件打印订购单，下订单基本操作流程1. 管理员登陆系统后查询库存情况2. 发现有库存不足的书籍3. 查询列出所有库存不足的书籍4. 添加采购信息可选操作流程管理员查询库存发现没有库存不足书籍管理员发现图书信息有错误被泛化的用例无被包含的用例无被扩展的用例无修改历史记录李明亮，定义基本操作流程，2009 年 4月 18 日 表 2.2 用例“打印采购单”描述用例名打印采购单标识符UC1002用例描述当书籍库中书籍库存量不足时，添加采购信息进采购单后，便要打印采购单给采购人员去采购。打印出采购单给采购人员后用例结束参加者系统管理员优先级3状态等待审核前置条件书籍库存有不足，采购单中有采购信息后置条件采购图书基本操作流程1. 系统管理员登陆系统后发现书籍库存有不足2. 添加采购信息进采购...
