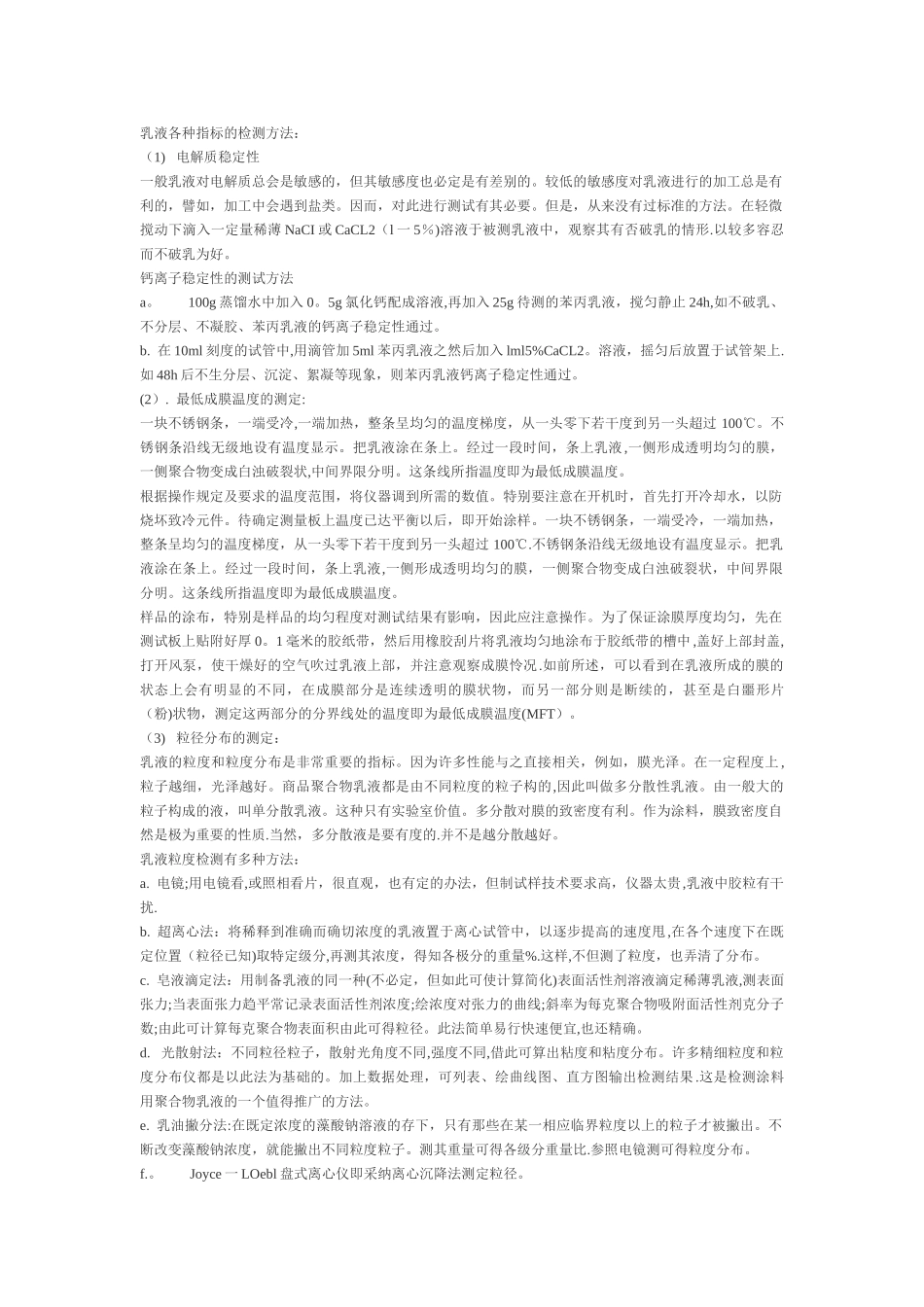

乳液各种指标的检测方法：（1) 电解质稳定性一般乳液对电解质总会是敏感的，但其敏感度也必定是有差别的。较低的敏感度对乳液进行的加工总是有利的，譬如，加工中会遇到盐类。因而，对此进行测试有其必要。但是，从来没有过标准的方法。在轻微搅动下滴入一定量稀薄 NaCI 或 CaCL2（l 一 5％)溶液于被测乳液中，观察其有否破乳的情形.以较多容忍而不破乳为好。钙离子稳定性的测试方法a。 100g 蒸馏水中加入 0。5g 氯化钙配成溶液,再加入 25g 待测的苯丙乳液，搅匀静止 24h,如不破乳、不分层、不凝胶、苯丙乳液的钙离子稳定性通过。b. 在 10ml 刻度的试管中,用滴管加 5ml 苯丙乳液之然后加入 lml5%CaCL2。溶液，摇匀后放置于试管架上.如 48h 后不生分层、沉淀、絮凝等现象，则苯丙乳液钙离子稳定性通过。(2）. 最低成膜温度的测定:一块不锈钢条，一端受冷,一端加热，整条呈均匀的温度梯度，从一头零下若干度到另一头超过 100℃。不锈钢条沿线无级地设有温度显示。把乳液涂在条上。经过一段时间，条上乳液,一侧形成透明均匀的膜，一侧聚合物变成白浊破裂状,中间界限分明。这条线所指温度即为最低成膜温度。根据操作规定及要求的温度范围，将仪器调到所需的数值。特别要注意在开机时，首先打开冷却水，以防烧坏致冷元件。待确定测量板上温度已达平衡以后，即开始涂样。一块不锈钢条，一端受冷，一端加热，整条呈均匀的温度梯度，从一头零下若干度到另一头超过 100℃.不锈钢条沿线无级地设有温度显示。把乳液涂在条上。经过一段时间，条上乳液,一侧形成透明均匀的膜，一侧聚合物变成白浊破裂状，中间界限分明。这条线所指温度即为最低成膜温度。样品的涂布，特别是样品的均匀程度对测试结果有影响，因此应注意操作。为了保证涂膜厚度均匀，先在测试板上贴附好厚 0。1 毫米的胶纸带，然后用橡胶刮片将乳液均匀地涂布于胶纸带的槽中 ,盖好上部封盖,打开风泵，使干燥好的空气吹过乳液上部，并注意观察成膜怜况.如前所述，可以看到在乳液所成的膜的状态上会有明显的不同，在成膜部分是连续透明的膜状物，而另一部分则是断续的，甚至是白噩形片（粉)状物，测定这两部分的分界线处的温度即为最低成膜温度(MFT）。（3) 粒径分布的测定： 乳液的粒度和粒度分布是非常重要的指标。因为许多性能与之直接相关，例如，膜光泽。在一定程度上 ,粒子越细，光泽越好。商品聚合物乳液都是由不同粒度的粒子构的,因此叫做多分散性乳液。由一...
