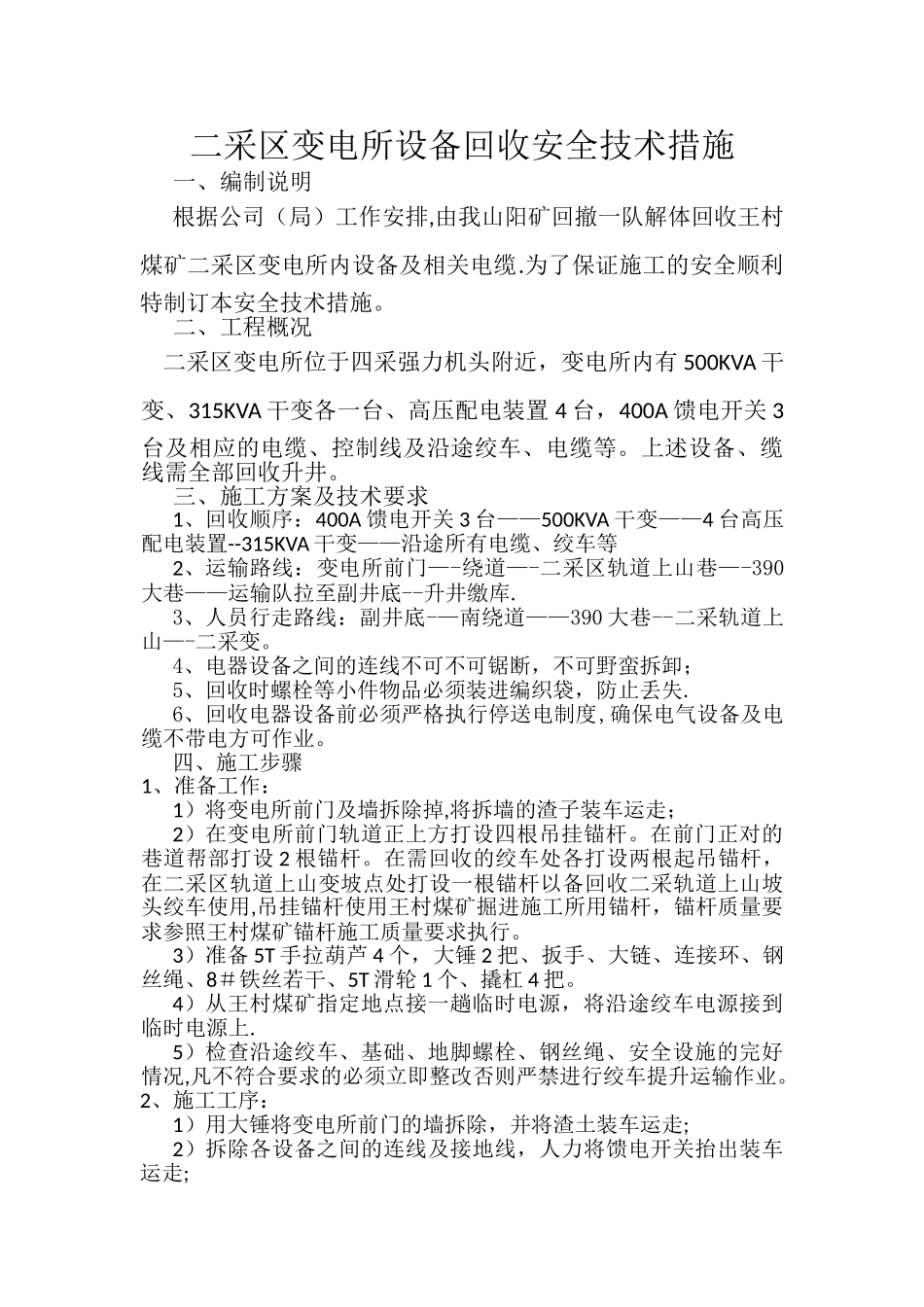

二采区变电所设备回收安全技术措施一、编制说明根据公司（局）工作安排,由我山阳矿回撤一队解体回收王村煤矿二采区变电所内设备及相关电缆.为了保证施工的安全顺利特制订本安全技术措施。二、工程概况二采区变电所位于四采强力机头附近，变电所内有 500KVA 干变、315KVA 干变各一台、高压配电装置 4 台，400A 馈电开关 3台及相应的电缆、控制线及沿途绞车、电缆等。上述设备、缆线需全部回收升井。三、施工方案及技术要求1、回收顺序：400A 馈电开关 3 台——500KVA 干变——4 台高压配电装置--315KVA 干变——沿途所有电缆、绞车等2、运输路线：变电所前门—-绕道—-二采区轨道上山巷—-390大巷——运输队拉至副井底--升井缴库.3、人员行走路线：副井底-—南绕道——390 大巷--二采轨道上山—-二采变。4、电器设备之间的连线不可不可锯断，不可野蛮拆卸；5、回收时螺栓等小件物品必须装进编织袋，防止丢失.6、回收电器设备前必须严格执行停送电制度,确保电气设备及电缆不带电方可作业。四、施工步骤1、准备工作：1）将变电所前门及墙拆除掉,将拆墙的渣子装车运走；2）在变电所前门轨道正上方打设四根吊挂锚杆。在前门正对的巷道帮部打设 2 根锚杆。在需回收的绞车处各打设两根起吊锚杆，在二采区轨道上山变坡点处打设一根锚杆以备回收二采轨道上山坡头绞车使用,吊挂锚杆使用王村煤矿掘进施工所用锚杆，锚杆质量要求参照王村煤矿锚杆施工质量要求执行。3）准备 5T 手拉葫芦 4 个，大锤 2 把、扳手、大链、连接环、钢丝绳、8＃铁丝若干、5T 滑轮 1 个、撬杠 4 把。4）从王村煤矿指定地点接一趟临时电源，将沿途绞车电源接到临时电源上.5）检查沿途绞车、基础、地脚螺栓、钢丝绳、安全设施的完好情况,凡不符合要求的必须立即整改否则严禁进行绞车提升运输作业。2、施工工序：1）用大锤将变电所前门的墙拆除，并将渣土装车运走;2）拆除各设备之间的连线及接地线，人力将馈电开关抬出装车运走;3）用大链、连接环将 5T 葫芦挂在帮部打设的锚杆上,将葫芦的载重链栓在 500KVA 干变底部轮轴上，用 5T 葫芦将 500KVA 干变拉出变电所。拉移干变时尽量将干变拉到顶部起吊锚杆正下方有利于装出.4）利用两台 5T 葫芦将干变吊起上道运走；5）用同样方法将剩余的高压配电装置及 315KVA 干变拉出变电所并运走。当一台葫芦长度不够时可将多台葫芦串联使用；6）在二采区轨道上山斜巷坡底安装一台 JD-1.6 调度绞车。二采区轨...
