二龙山水电站增效扩容改造项目监理规划1

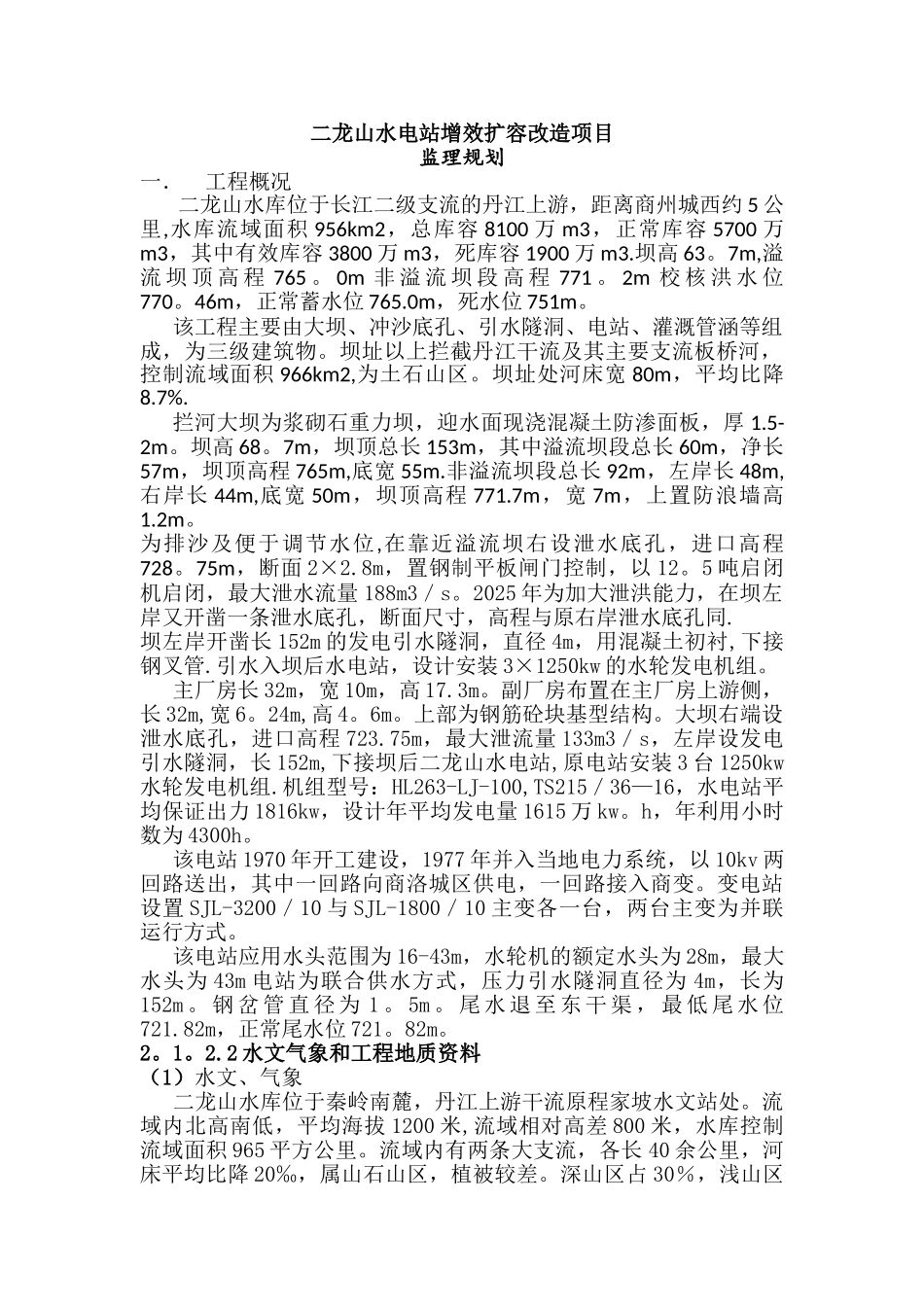

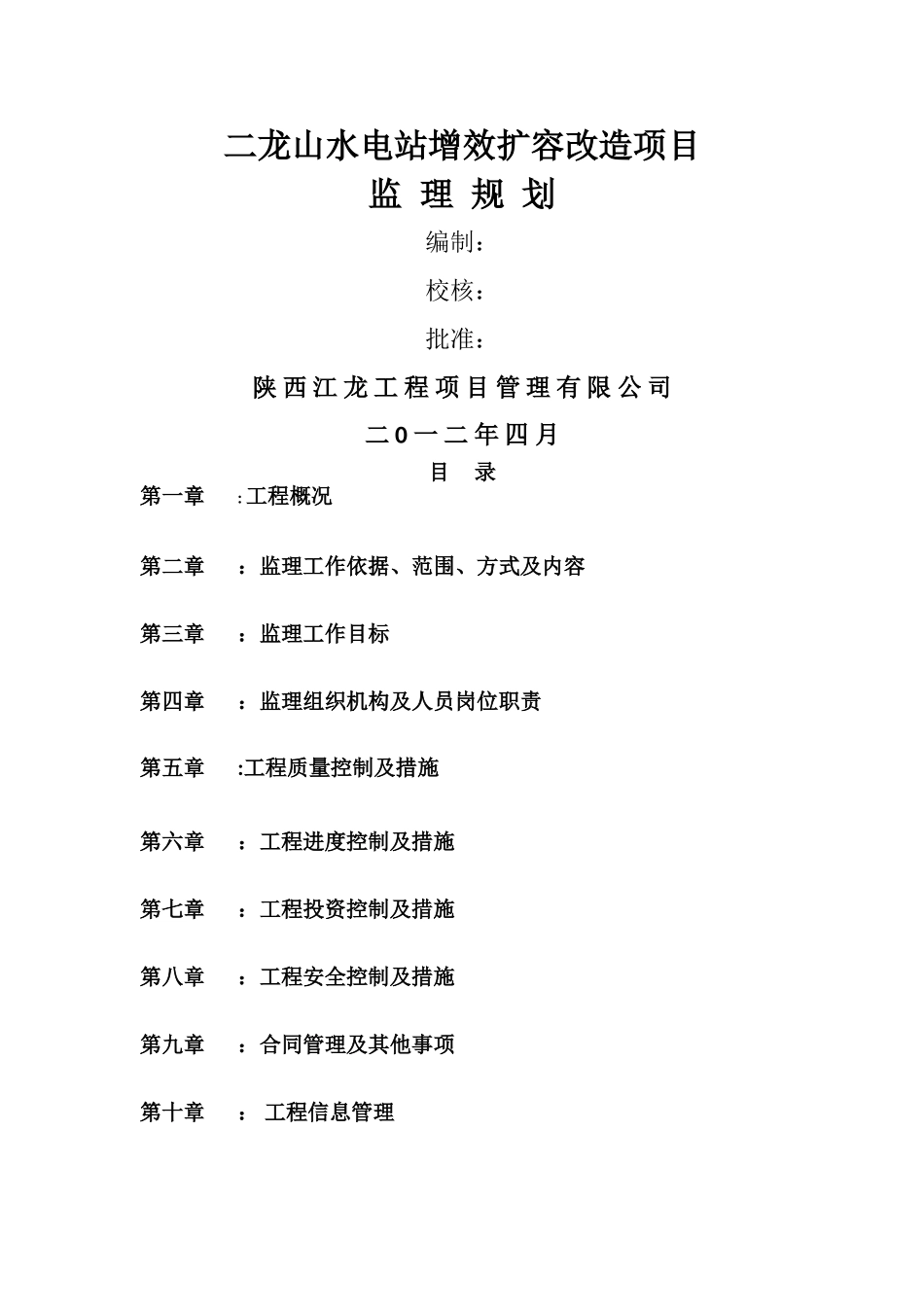

二龙山水电站增效扩容改造项目监 理 规 划编制： 校核： 批准： 陕 西 江 龙 工 程 项 目 管 理 有 限 公 司二 0 一 二 年 四 月目 录第一章: 工程概况第二章：监理工作依据、范围、方式及内容第三章：监理工作目标第四章：监理组织机构及人员岗位职责第五章:工程质量控制及措施第六章：工程进度控制及措施第七章：工程投资控制及措施第八章：工程安全控制及措施第九章：合同管理及其他事项第十章： 工程信息管理二龙山水电站增效扩容改造项目监理规划一．工程概况 二龙山水库位于长江二级支流的丹江上游，距离商州城西约 5 公里,水库流域面积 956km2，总库容 8100 万 m3，正常库容 5700 万m3，其中有效库容 3800 万 m3，死库容 1900 万 m3.坝高 63。7m,溢流 坝 顶 高 程 765 。 0m 非 溢 流 坝 段 高 程 771 。 2m 校 核 洪 水 位770。46m，正常蓄水位 765.0m，死水位 751m。该工程主要由大坝、冲沙底孔、引水隧洞、电站、灌溉管涵等组成，为三级建筑物。坝址以上拦截丹江干流及其主要支流板桥河，控制流域面积 966km2,为土石山区。坝址处河床宽 80m，平均比降8.7%.拦河大坝为浆砌石重力坝，迎水面现浇混凝土防渗面板，厚 1.5-2m。坝高 68。7m，坝顶总长 153m，其中溢流坝段总长 60m，净长57m，坝顶高程 765m,底宽 55m.非溢流坝段总长 92m，左岸长 48m,右岸长 44m,底宽 50m，坝顶高程 771.7m，宽 7m，上置防浪墙高1.2m。为排沙及便于调节水位,在靠近溢流坝右设泄水底孔，进口高程728。75m，断面 2×2.8m，置钢制平板闸门控制，以 12。5 吨启闭机启闭，最大泄水流量 188m3／s。2025 年为加大泄洪能力，在坝左岸又开凿一条泄水底孔，断面尺寸，高程与原右岸泄水底孔同.坝左岸开凿长 152m 的发电引水隧洞，直径 4m，用混凝土初衬,下接钢叉管.引水入坝后水电站，设计安装 3×1250kw 的水轮发电机组。主厂房长 32m，宽 10m，高 17.3m。副厂房布置在主厂房上游侧，长 32m,宽 6。24m,高 4。6m。上部为钢筋砼块基型结构。大坝右端设泄水底孔，进口高程 723.75m，最大泄流量 133m3／s，左岸设发电引水隧洞，长 152m,下接坝后二龙山水电站,原电站安装 3 台 1250kw水轮发电机组.机组型号：HL263-LJ-100,TS215／36—16，水电站平均保证出力 1816kw，设计年平均发电量 1615 万 kw。h，年利用小时数为 4300h。该电站 1970 年开工建设，1977 ...
