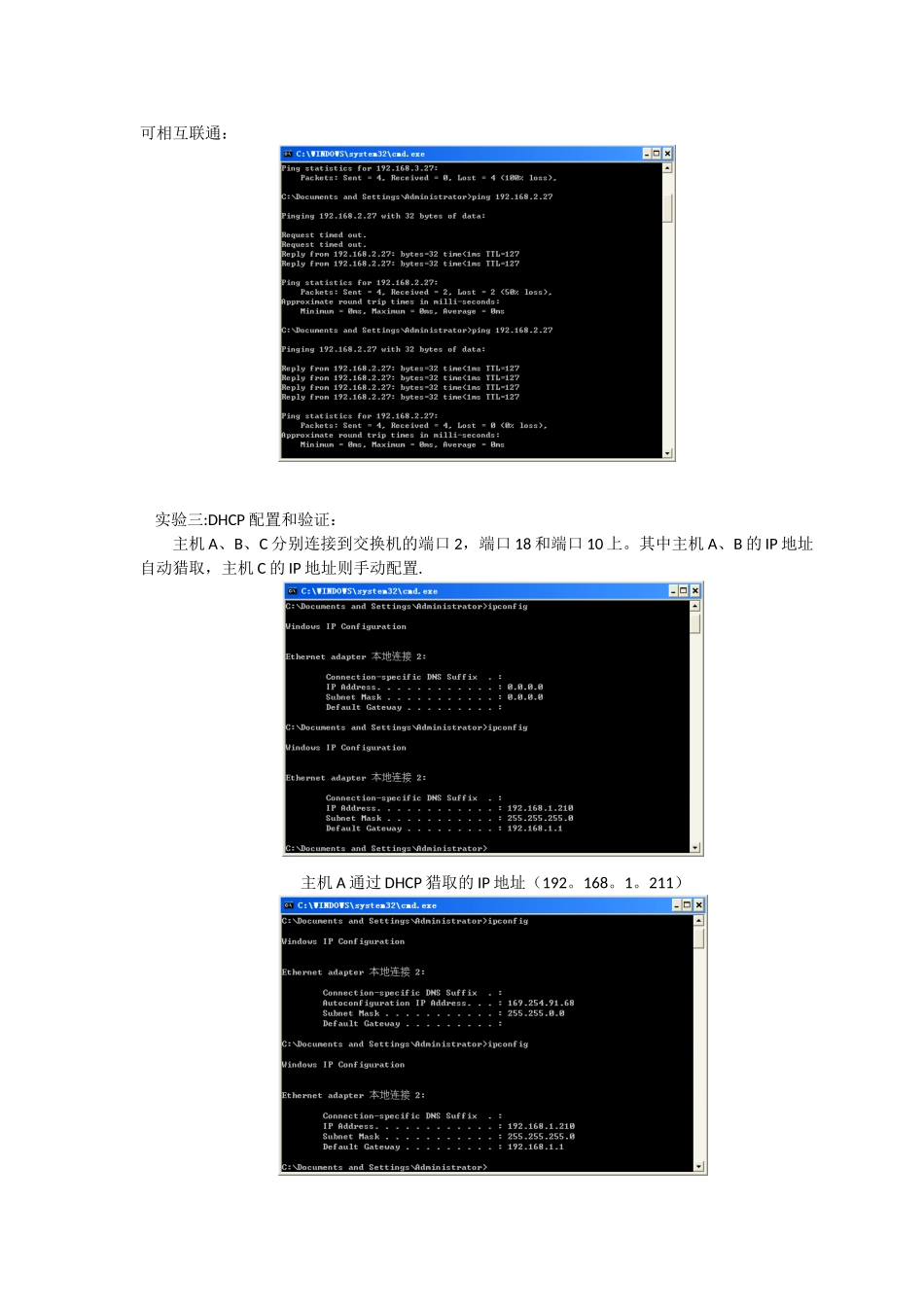

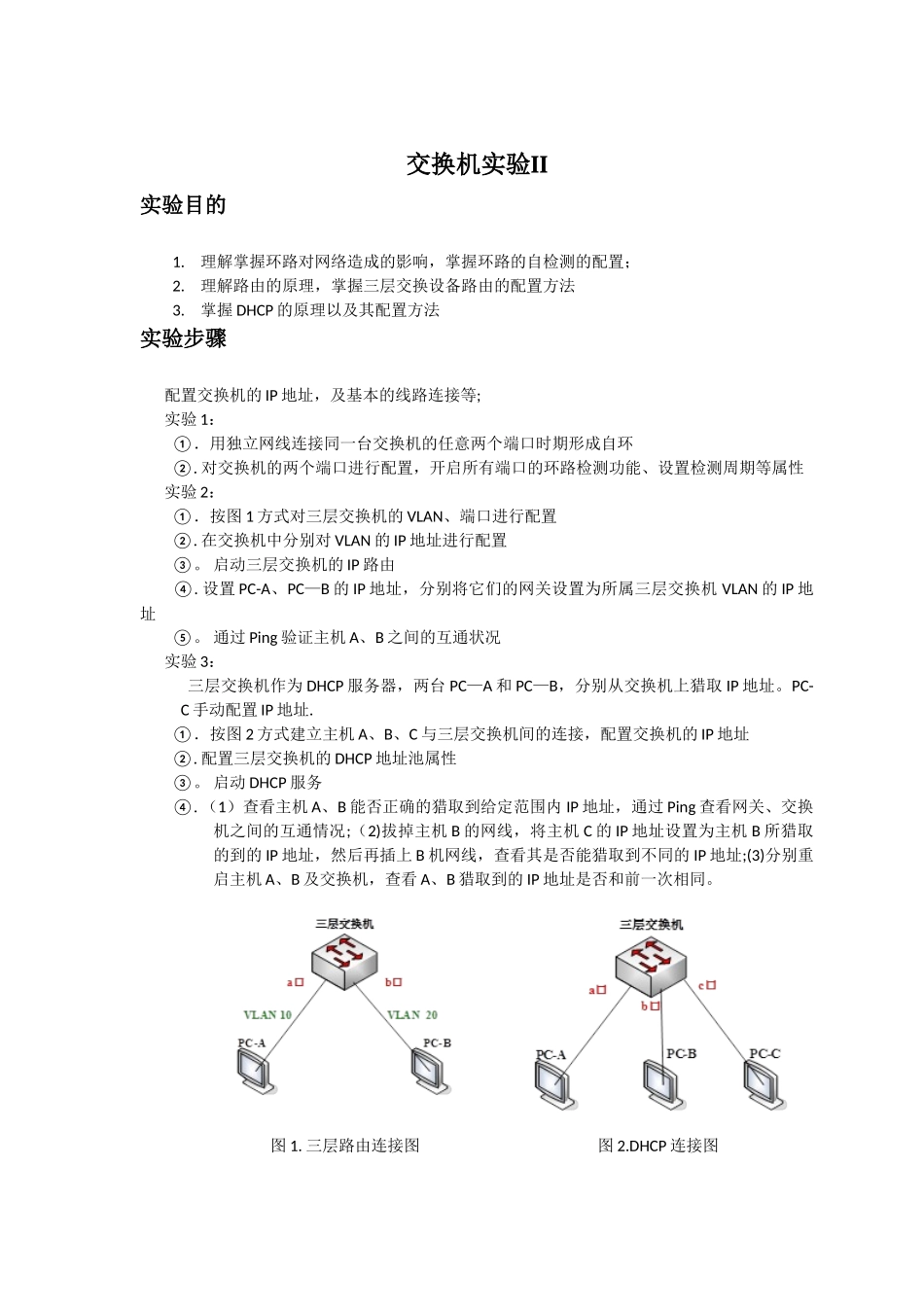

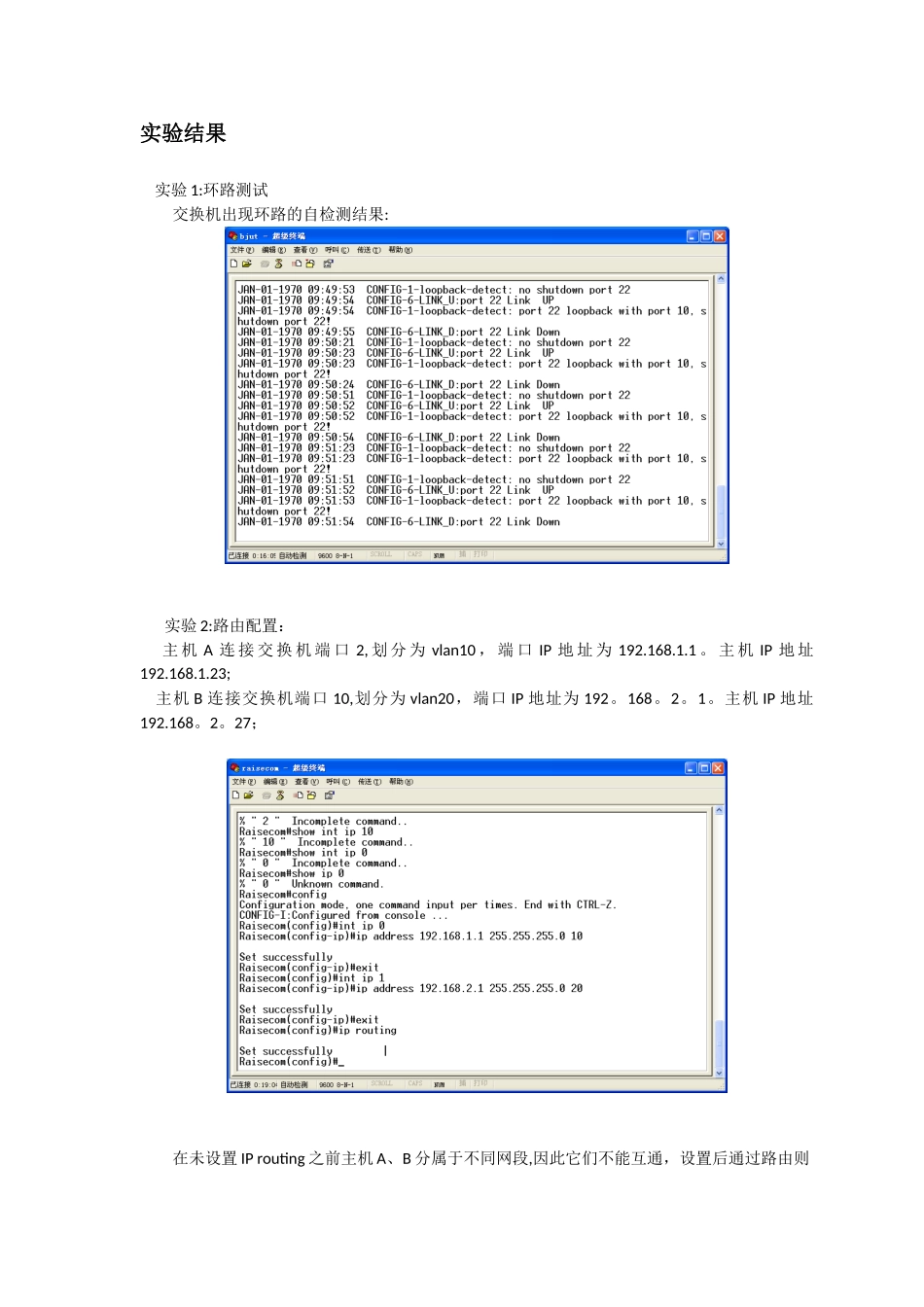

交换机实验II实验目的1.理解掌握环路对网络造成的影响，掌握环路的自检测的配置；2.理解路由的原理，掌握三层交换设备路由的配置方法3.掌握 DHCP 的原理以及其配置方法实验步骤配置交换机的 IP 地址，及基本的线路连接等;实验 1： ①．用独立网线连接同一台交换机的任意两个端口时期形成自环 ②. 对交换机的两个端口进行配置，开启所有端口的环路检测功能、设置检测周期等属性实验 2： ①．按图 1 方式对三层交换机的 VLAN、端口进行配置 ②. 在交换机中分别对 VLAN 的 IP 地址进行配置 ③。 启动三层交换机的 IP 路由 ④. 设置 PC-A、PC—B 的 IP 地址，分别将它们的网关设置为所属三层交换机 VLAN 的 IP 地址 ⑤。 通过 Ping 验证主机 A、B 之间的互通状况实验 3： 三层交换机作为 DHCP 服务器，两台 PC—A 和 PC—B，分别从交换机上猎取 IP 地址。PC-C 手动配置 IP 地址. ①．按图 2 方式建立主机 A、B、C 与三层交换机间的连接，配置交换机的 IP 地址 ②. 配置三层交换机的 DHCP 地址池属性 ③。 启动 DHCP 服务 ④. （1）查看主机 A、B 能否正确的猎取到给定范围内 IP 地址，通过 Ping 查看网关、交换机之间的互通情况;（2)拔掉主机 B 的网线，将主机 C 的 IP 地址设置为主机 B 所猎取的到的 IP 地址，然后再插上 B 机网线，查看其是否能猎取到不同的 IP 地址;(3)分别重启主机 A、B 及交换机，查看 A、B 猎取到的 IP 地址是否和前一次相同。图 1. 三层路由连接图图 2.DHCP 连接图实验结果 实验 1:环路测试交换机出现环路的自检测结果:实验 2:路由配置： 主 机 A 连 接 交 换 机 端 口 2, 划 分 为 vlan10 ， 端 口 IP 地 址 为 192.168.1.1 。 主 机 IP 地 址192.168.1.23; 主机 B 连接交换机端口 10,划分为 vlan20，端口 IP 地址为 192。168。2。1。主机 IP 地址192.168。2。27；在未设置 IP routing 之前主机 A、B 分属于不同网段,因此它们不能互通，设置后通过路由则可相互联通： 实验三:DHCP 配置和验证：主机 A、B、C 分别连接到交换机的端口 2，端口 18 和端口 10 上。其中主机 A、B 的 IP 地址自动猎取，主机 C 的 IP 地址则手动配置. 主机 A 通过 DHCP 猎取的 IP 地址（192。168。1。211） 主机 B 通过 DHCO 猎取到的 IP 地址（192.168.1.210）...
