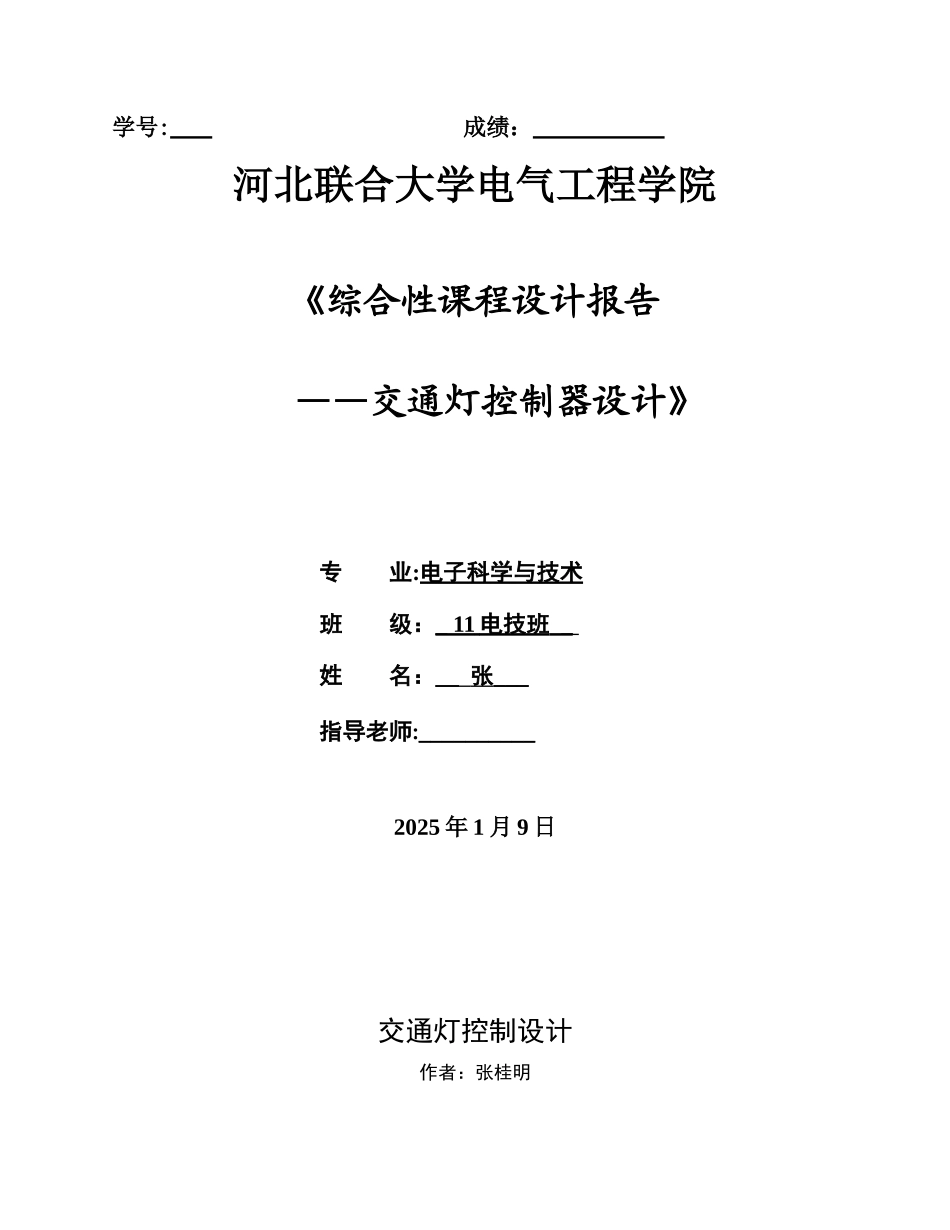

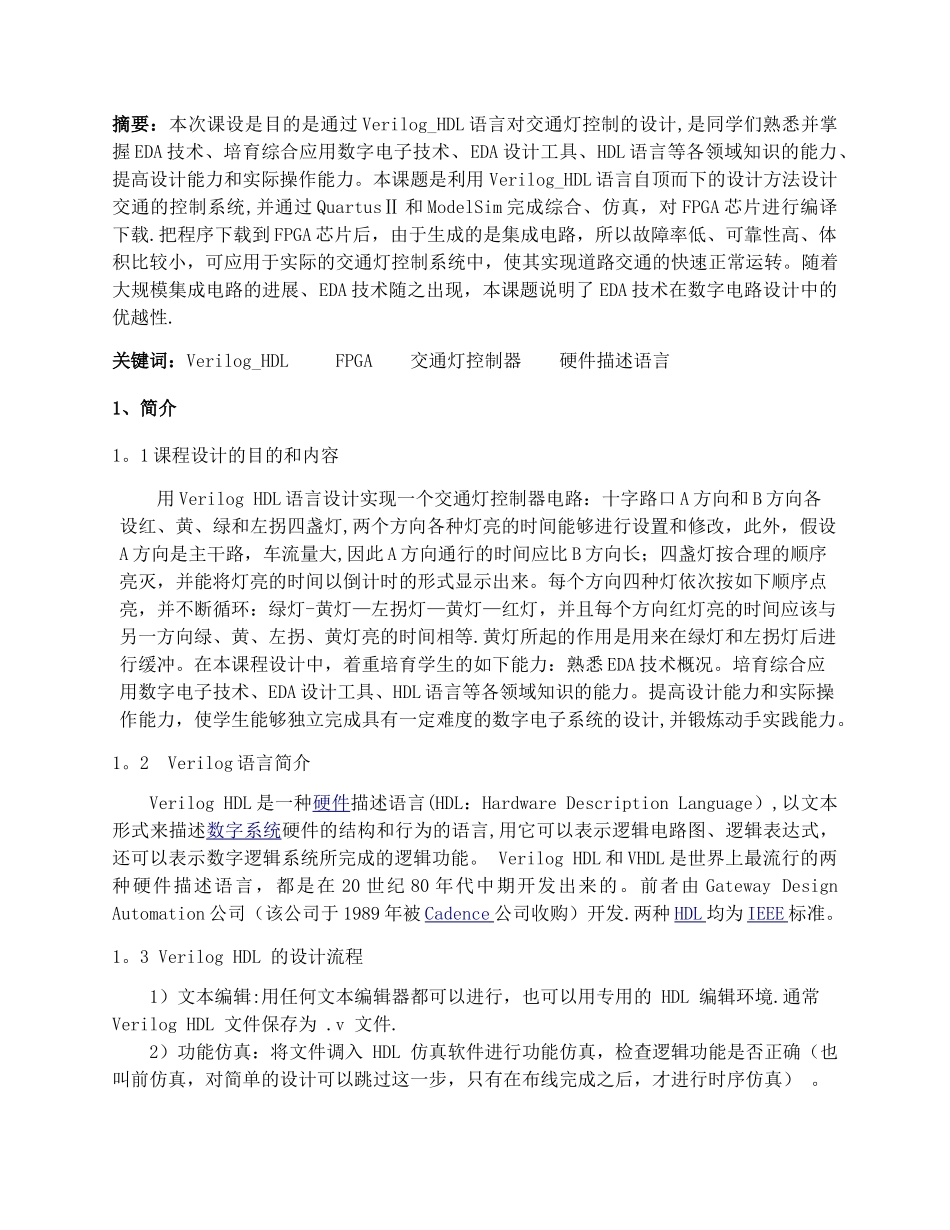

学号: 成绩： 河北联合大学电气工程学院《综合性课程设计报告——交通灯控制器设计》专 业:电子科学与技术班 级：_ 11 电技班 _ 姓 名：__ 张 ___ 指导老师:__________2025 年 1 月 9 日交通灯控制设计作者：张桂明摘要：本次课设是目的是通过 Verilog_HDL 语言对交通灯控制的设计,是同学们熟悉并掌握 EDA 技术、培育综合应用数字电子技术、EDA 设计工具、HDL 语言等各领域知识的能力、提高设计能力和实际操作能力。本课题是利用 Verilog_HDL 语言自顶而下的设计方法设计交通的控制系统,并通过 QuartusⅡ 和 ModelSim 完成综合、仿真，对 FPGA 芯片进行编译下载.把程序下载到 FPGA 芯片后，由于生成的是集成电路，所以故障率低、可靠性高、体积比较小，可应用于实际的交通灯控制系统中，使其实现道路交通的快速正常运转。随着大规模集成电路的进展、EDA 技术随之出现，本课题说明了 EDA 技术在数字电路设计中的优越性.关键词：Verilog_HDL FPGA 交通灯控制器 硬件描述语言1、简介 1。1 课程设计的目的和内容用 Verilog HDL 语言设计实现一个交通灯控制器电路：十字路口 A 方向和 B 方向各设红、黄、绿和左拐四盏灯,两个方向各种灯亮的时间能够进行设置和修改，此外，假设A 方向是主干路，车流量大,因此 A 方向通行的时间应比 B 方向长；四盏灯按合理的顺序亮灭，并能将灯亮的时间以倒计时的形式显示出来。每个方向四种灯依次按如下顺序点亮，并不断循环：绿灯-黄灯—左拐灯—黄灯—红灯，并且每个方向红灯亮的时间应该与另一方向绿、黄、左拐、黄灯亮的时间相等.黄灯所起的作用是用来在绿灯和左拐灯后进行缓冲。在本课程设计中，着重培育学生的如下能力：熟悉 EDA 技术概况。培育综合应用数字电子技术、EDA 设计工具、HDL 语言等各领域知识的能力。提高设计能力和实际操作能力，使学生能够独立完成具有一定难度的数字电子系统的设计,并锻炼动手实践能力。1。2 Verilog 语言简介Verilog HDL 是一种硬件描述语言(HDL：Hardware Description Language）,以文本形式来描述数字系统硬件的结构和行为的语言,用它可以表示逻辑电路图、逻辑表达式，还可以表示数字逻辑系统所完成的逻辑功能。 Verilog HDL 和 VHDL 是世界上最流行的两种硬件描述语言，都是在 20 世纪 80 年代中期开发出来的。前者由 Gateway Design Automation 公司（该公司于 1989 年被 Cadence 公司收购...
