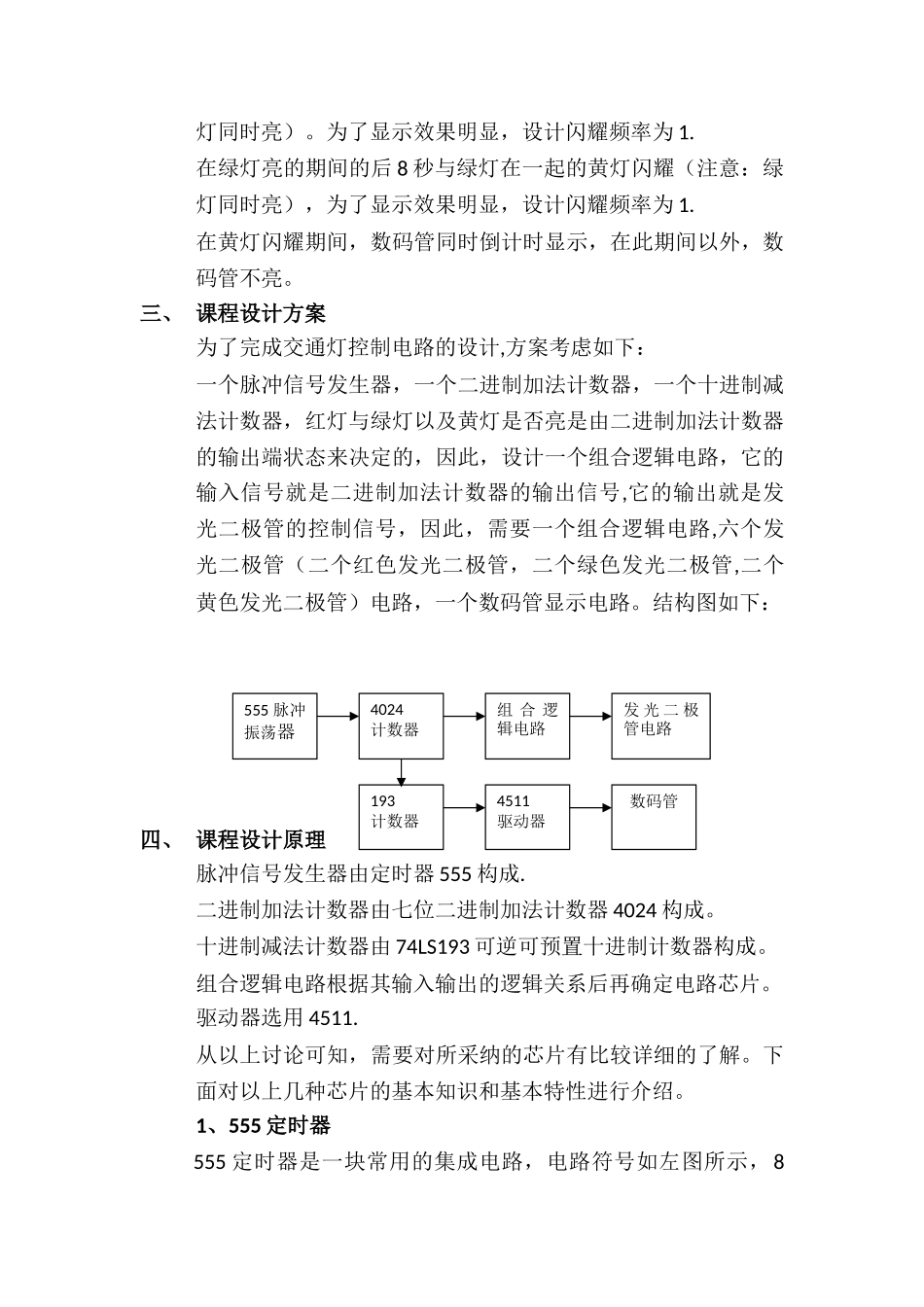

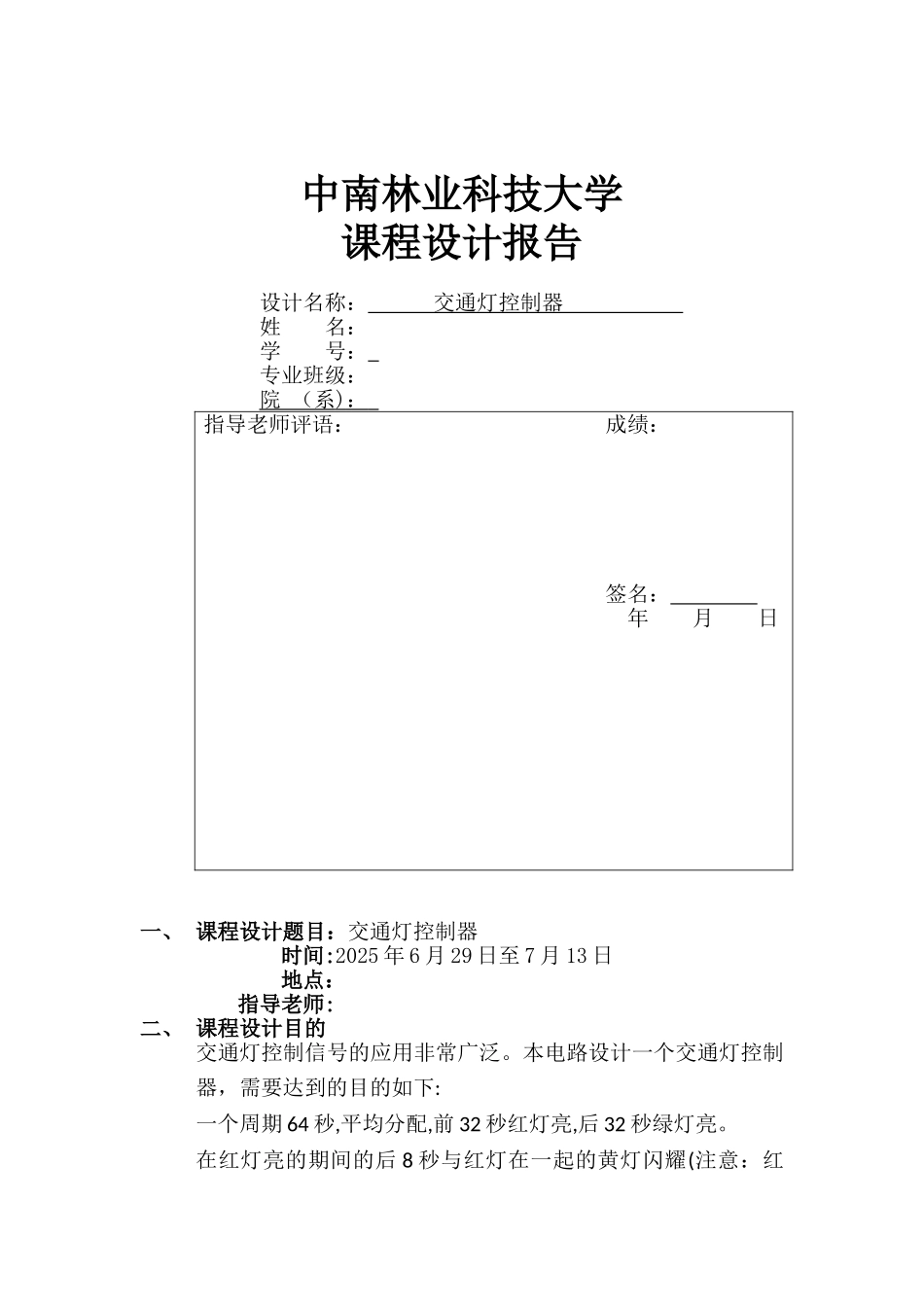

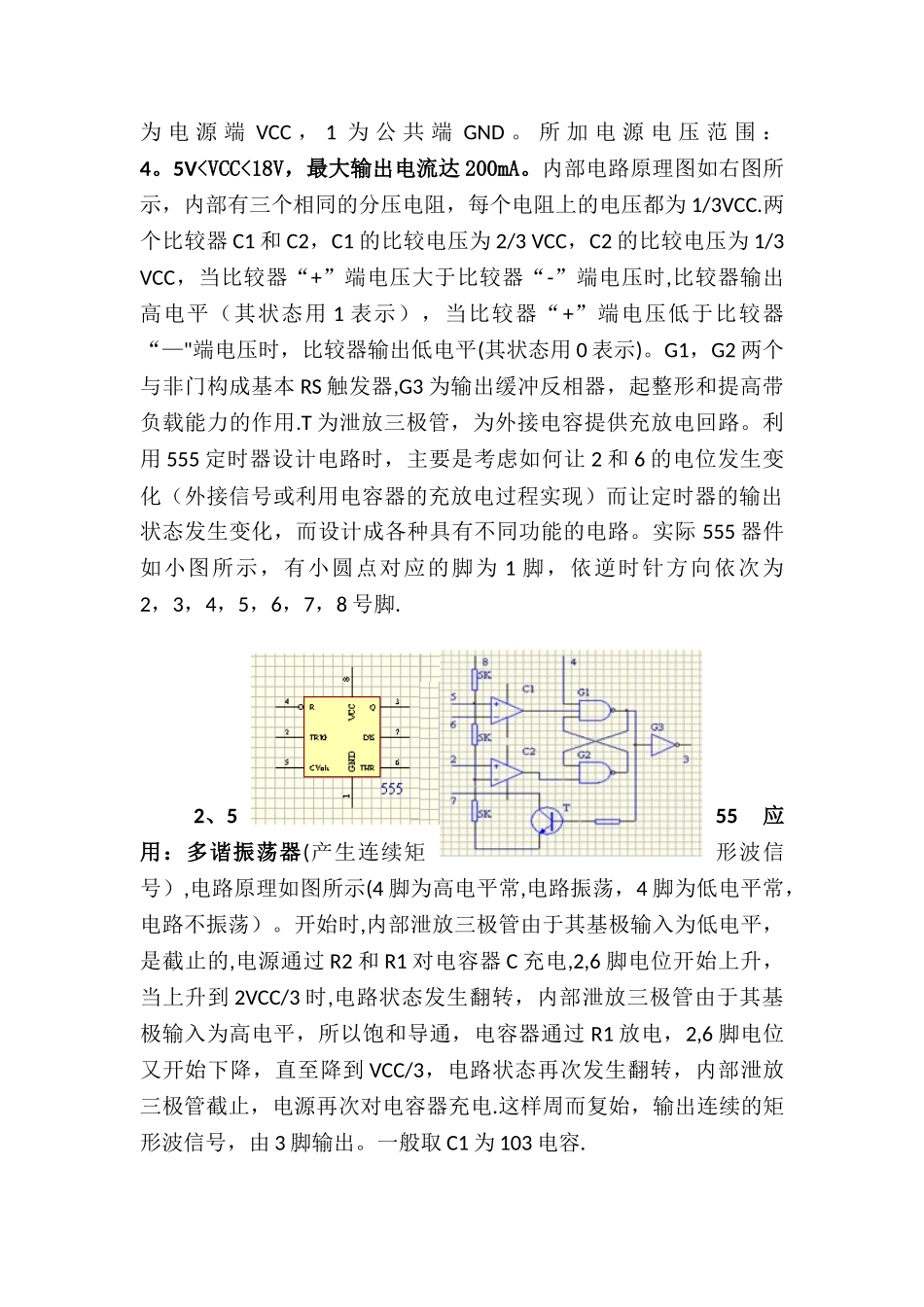

中南林业科技大学课程设计报告设计名称： 交通灯控制器 姓 名：学 号： 专业班级：院 （系 ) ： 指导老师评语： 成绩： 签名： 年 月 日一、 课程设计题目：交通灯控制器时间:2025 年 6 月 29 日至 7 月 13 日地点： 指导老师: 二、 课程设计目的交通灯控制信号的应用非常广泛。本电路设计一个交通灯控制器，需要达到的目的如下:一个周期 64 秒,平均分配,前 32 秒红灯亮,后 32 秒绿灯亮。在红灯亮的期间的后 8 秒与红灯在一起的黄灯闪耀(注意：红灯同时亮）。为了显示效果明显，设计闪耀频率为 1.在绿灯亮的期间的后 8 秒与绿灯在一起的黄灯闪耀（注意：绿灯同时亮），为了显示效果明显，设计闪耀频率为 1.在黄灯闪耀期间，数码管同时倒计时显示，在此期间以外，数码管不亮。三、 课程设计方案为了完成交通灯控制电路的设计,方案考虑如下：一个脉冲信号发生器，一个二进制加法计数器，一个十进制减法计数器，红灯与绿灯以及黄灯是否亮是由二进制加法计数器的输出端状态来决定的，因此，设计一个组合逻辑电路，它的输入信号就是二进制加法计数器的输出信号,它的输出就是发光二极管的控制信号，因此，需要一个组合逻辑电路,六个发光二极管（二个红色发光二极管，二个绿色发光二极管,二个黄色发光二极管）电路，一个数码管显示电路。结构图如下： 四、 课程设计原理脉冲信号发生器由定时器 555 构成.二进制加法计数器由七位二进制加法计数器 4024 构成。十进制减法计数器由 74LS193 可逆可预置十进制计数器构成。组合逻辑电路根据其输入输出的逻辑关系后再确定电路芯片。驱动器选用 4511.从以上讨论可知，需要对所采纳的芯片有比较详细的了解。下面对以上几种芯片的基本知识和基本特性进行介绍。1、555 定时器555 定时器是一块常用的集成电路，电路符号如左图所示，8555 脉冲振荡器4024计数器组 合 逻辑电路发 光 二 极管电路193计数器4511驱动器数码管为 电 源 端 VCC ， 1 为 公 共 端 GND 。 所 加 电 源 电 压 范 围 ：4。5V
