人工挖孔抗滑桩施工方案

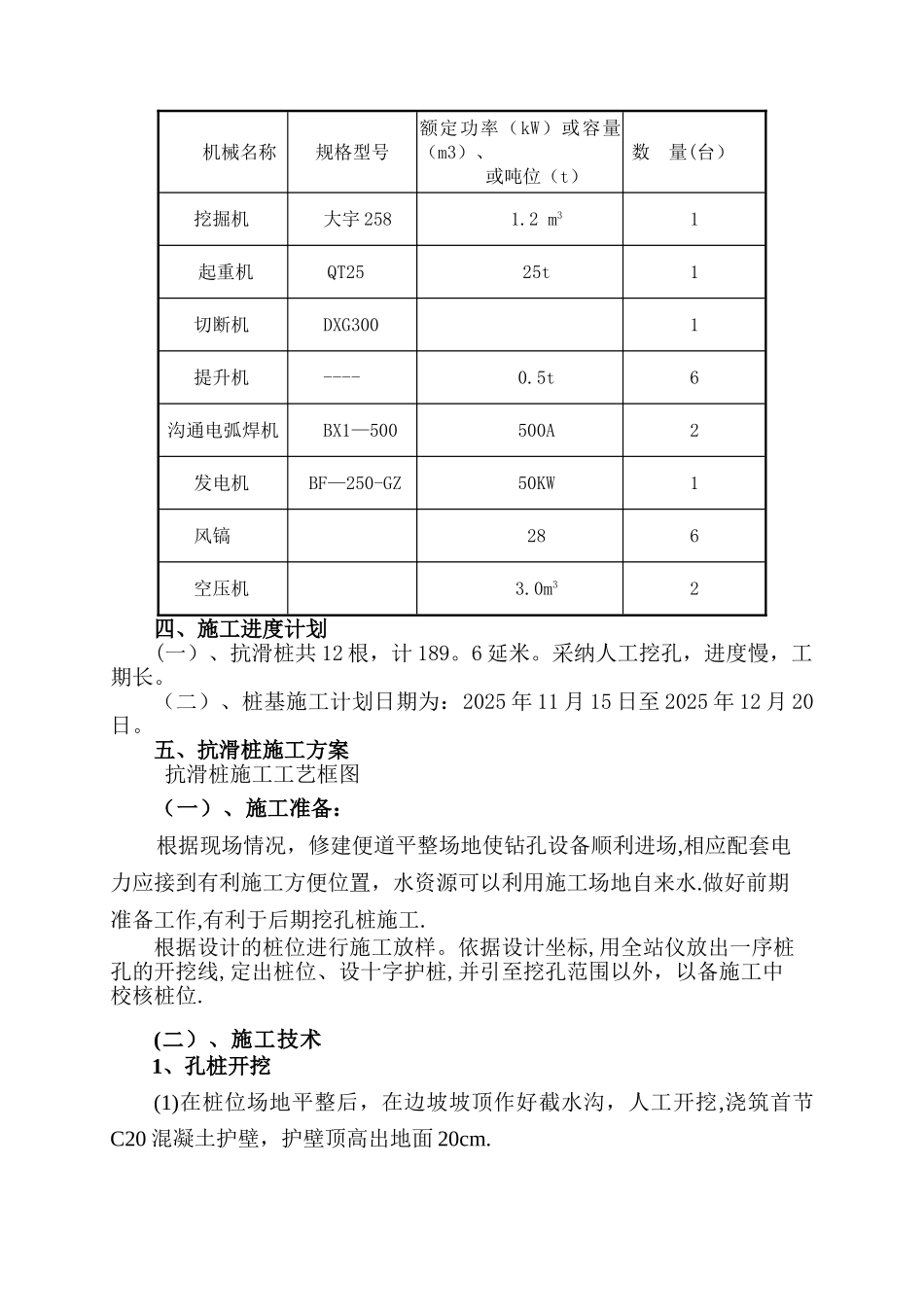

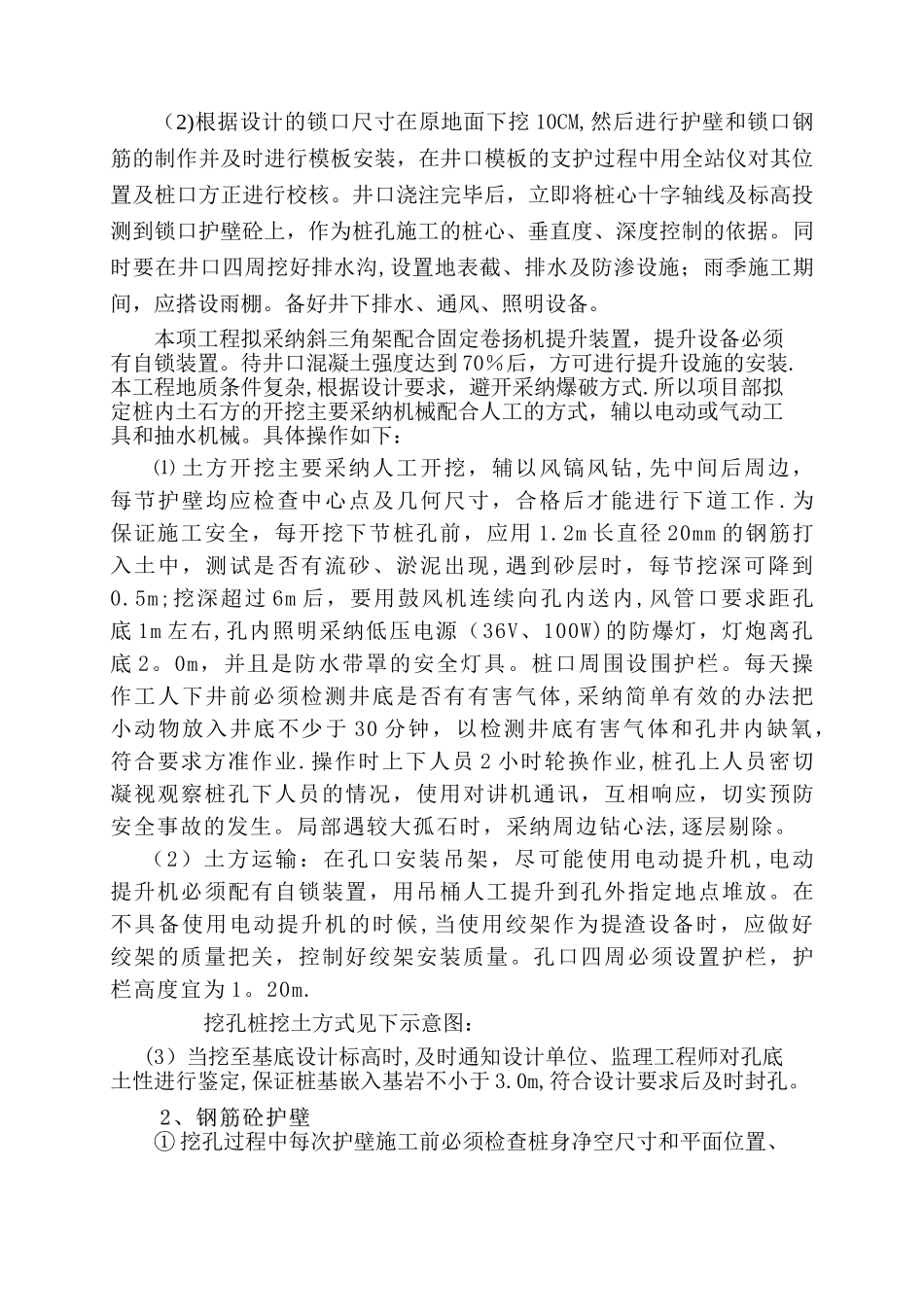

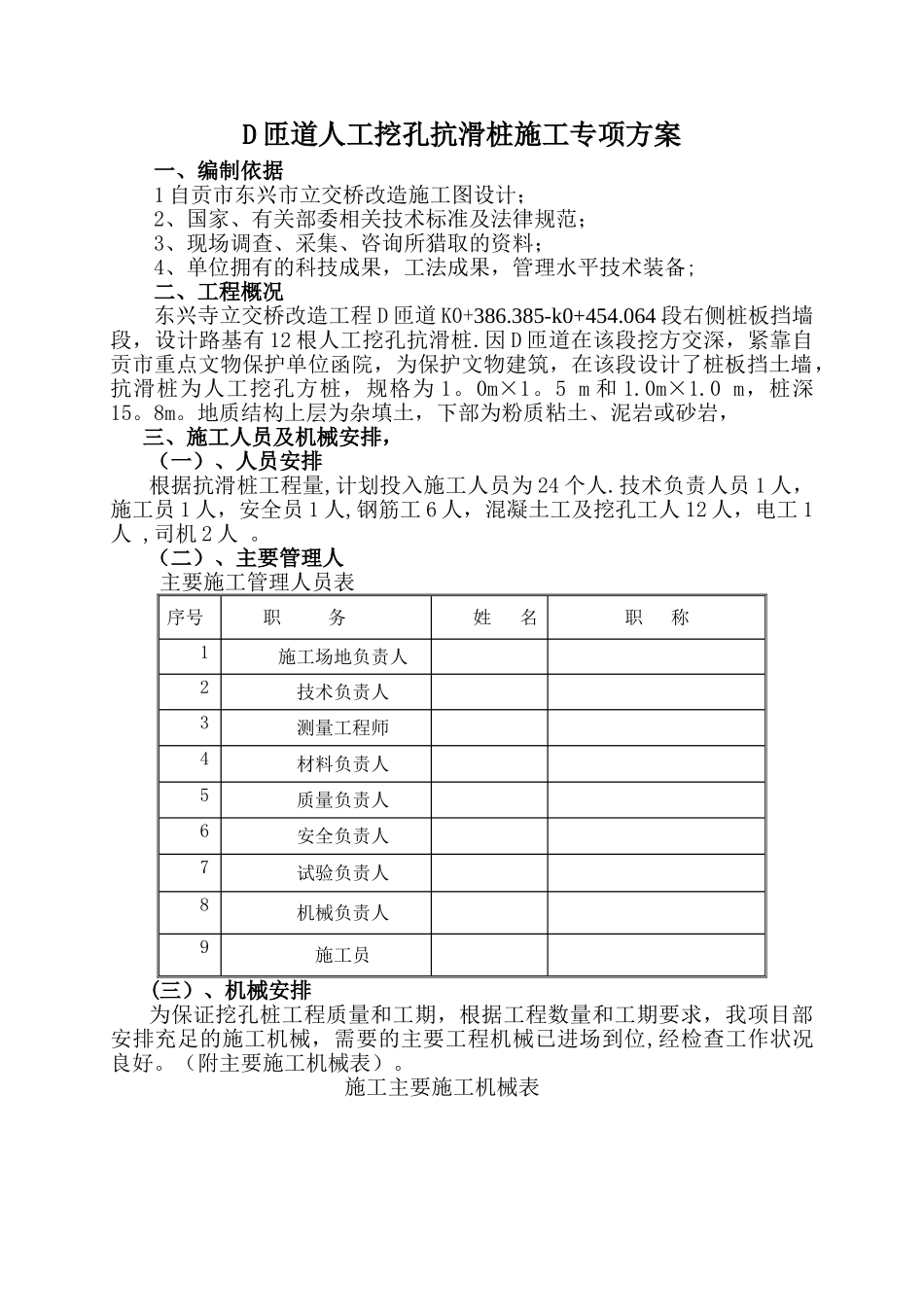

D 匝道人工挖孔抗滑桩施工专项方案一、编制依据 1 自贡市东兴市立交桥改造施工图设计；2、国家、有关部委相关技术标准及法律规范； 3、现场调查、采集、咨询所猎取的资料；4、单位拥有的科技成果，工法成果，管理水平技术装备;二、工程概况东兴寺立交桥改造工程 D 匝道 K0+386.385-k0+454.064 段右侧桩板挡墙段，设计路基有 12 根人工挖孔抗滑桩.因 D 匝道在该段挖方交深，紧靠自贡市重点文物保护单位函院，为保护文物建筑，在该段设计了桩板挡土墙，抗滑桩为人工挖孔方桩，规格为 1。0m×1。5 m 和 1.0m×1.0 m，桩深15。8m。地质结构上层为杂填土，下部为粉质粘土、泥岩或砂岩，三、施工人员及机械安排，（一）、人员安排 根据抗滑桩工程量,计划投入施工人员为 24 个人.技术负责人员 1 人，施工员 1 人，安全员 1 人,钢筋工 6 人，混凝土工及挖孔工人 12 人，电工 1人 ,司机 2 人 。（二）、主要管理人主要施工管理人员表序号职 务姓 名职 称1施工场地负责人2技术负责人3测量工程师4材料负责人5质量负责人6安全负责人7试验负责人8机械负责人9施工员(三）、机械安排为保证挖孔桩工程质量和工期，根据工程数量和工期要求，我项目部安排充足的施工机械，需要的主要工程机械已进场到位,经检查工作状况良好。（附主要施工机械表）。施工主要施工机械表机械名称规格型号额定功率（kW）或容量（m3）、或吨位（t）数 量(台）挖掘机大宇 2581.2 m31起重机QT2525t1切断机DXG3001提升机----0.5t6沟通电弧焊机BX1—500500A2发电机BF—250-GZ50KW1风镐286空压机3.0m32四、施工进度计划(一）、抗滑桩共 12 根，计 189。6 延米。采纳人工挖孔，进度慢，工期长。（二）、桩基施工计划日期为：2025 年 11 月 15 日至 2025 年 12 月 20日。五、抗滑桩施工方案抗滑桩施工工艺框图（一）、施工准备：根据现场情况，修建便道平整场地使钻孔设备顺利进场,相应配套电力应接到有利施工方便位置，水资源可以利用施工场地自来水.做好前期准备工作,有利于后期挖孔桩施工.根据设计的桩位进行施工放样。依据设计坐标,用全站仪放出一序桩孔的开挖线,定出桩位、设十字护桩,并引至挖孔范围以外，以备施工中校核桩位.(二）、施工技术 1、孔桩开挖(1)在桩位场地平整后，在边坡坡顶作好截水沟，人工开挖,浇筑首节C20 混凝土护壁，护壁顶高出地面 20cm.（2)根据设计的锁口尺寸在原地面下挖 10CM,然后进行护壁和锁口钢筋的...
