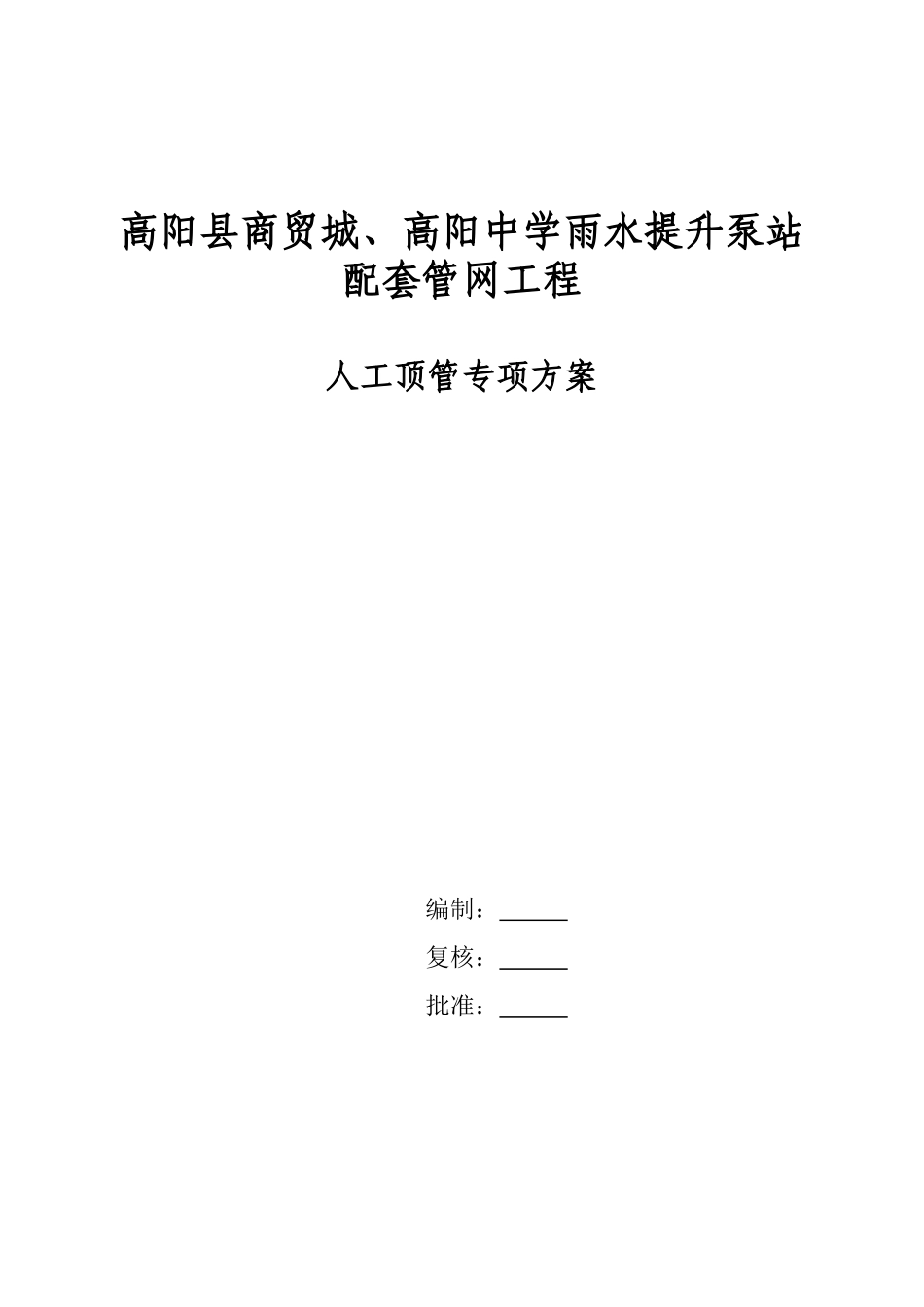

人工顶管专项方案

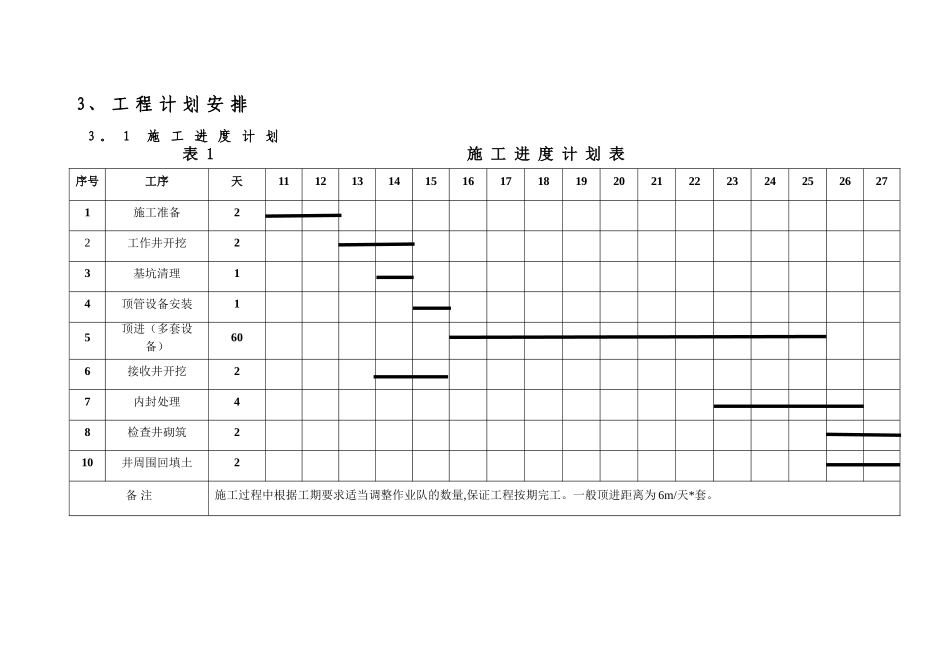

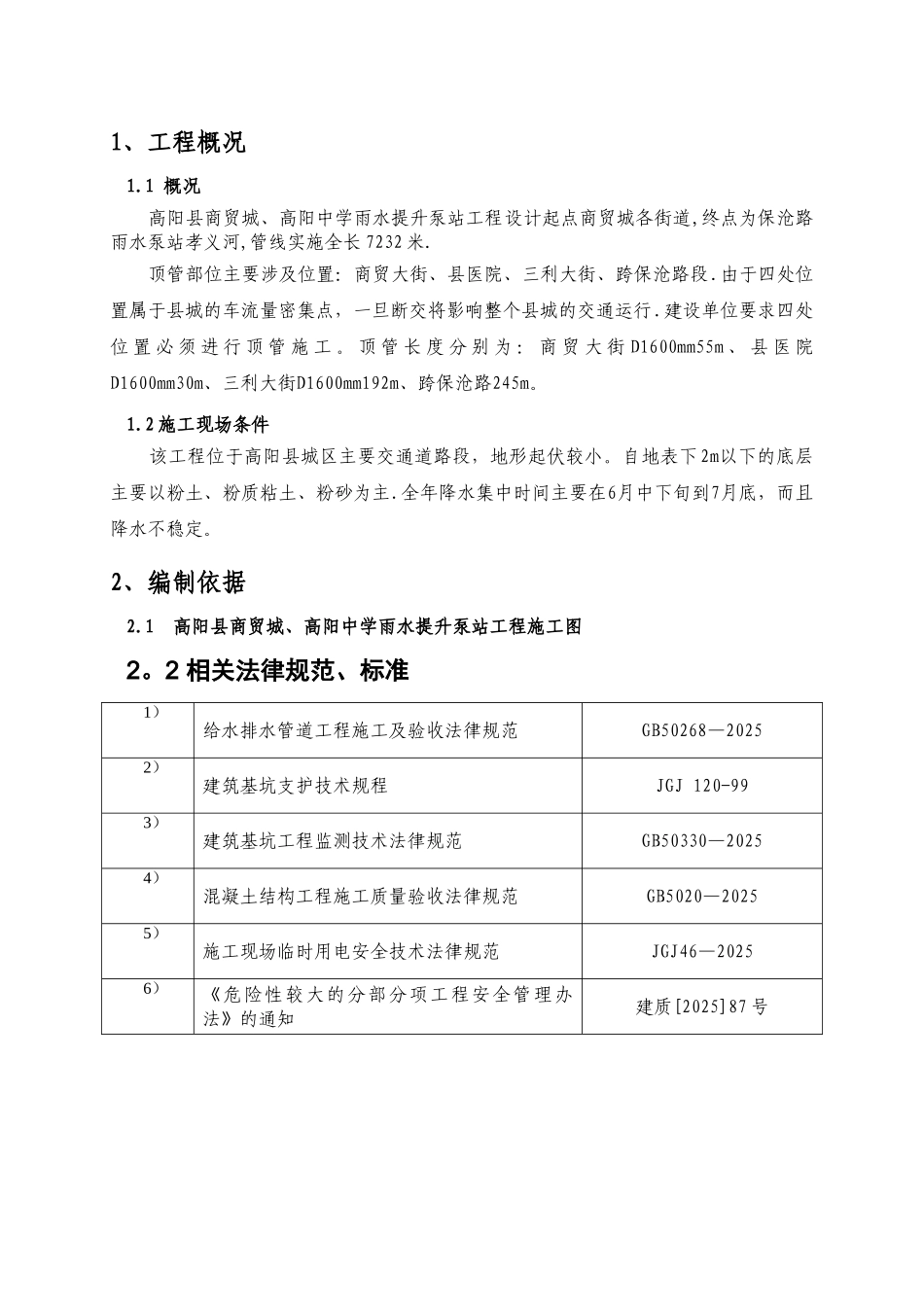

高阳县商贸城、高阳中学雨水提升泵站配套管网工程人工顶管专项方案编制： 复核： 批准： 1、工程概况1.1 概况 高阳县商贸城、高阳中学雨水提升泵站工程设计起点商贸城各街道,终点为保沧路雨水泵站孝义河,管线实施全长 7232 米. 顶管部位主要涉及位置：商贸大街、县医院、三利大街、跨保沧路段.由于四处位置属于县城的车流量密集点，一旦断交将影响整个县城的交通运行.建设单位要求四处位 置 必 须 进 行 顶 管 施 工 。 顶 管 长 度 分 别 为 ： 商 贸 大 街 D1600mm55m 、 县 医 院D1600mm30m、三利大街D1600mm192m、跨保沧路245m。1.2 施工现场条件 该工程位于高阳县城区主要交通道路段，地形起伏较小。自地表下2m以下的底层主要以粉土、粉质粘土、粉砂为主.全年降水集中时间主要在6月中下旬到7月底，而且降水不稳定。2、编制依据2.1 高阳县商贸城、高阳中学雨水提升泵站工程施工图2。2 相关法律规范、标准1）给水排水管道工程施工及验收法律规范GB50268—20252）建筑基坑支护技术规程JGJ 120-993）建筑基坑工程监测技术法律规范GB50330—20254）混凝土结构工程施工质量验收法律规范GB5020—20255）施工现场临时用电安全技术法律规范JGJ46—20256）《危险性较大的分部分项工程安全管理办法》的通知建质[2025]87 号3 、 工 程 计 划 安 排3 。 1 施 工 进 度 计 划表 1 施 工 进 度 计 划 表序号工序天11121314151617181920212223242526271施工准备22工作井开挖23基坑清理14顶管设备安装15顶进（多套设备）606接收井开挖27内封处理48检查井砌筑210井周围回填土2备 注施工过程中根据工期要求适当调整作业队的数量,保证工程按期完工。一般顶进距离为 6m/天*套。3.2 材料计划 表 2 材料计划表序号项 目 名 称单 位数 量备 注1D1600 钢筋混凝土Ⅲ级企口管m55商贸大街2D1600 钢筋混凝土Ⅲ级企口管m30县医院3D1600 钢筋混凝土Ⅲ级企口管m192三利大街4D1800 钢筋混凝土Ⅲ级企口管m245跨保沧路5水泥t56沙子t107砖砌体m³根据检查井数量确定8零星材料/若干3.3 设备计划表 3 设备计划表序号机械名称型号规格数量用途备注1反铲挖掘机240LC—71 辆挖土2吊 车3 台下管、支撑吊装3顶 镐200t10 台顶进 4顶 铁10 套顶进 5手推车10 辆出土 6照明设备10 套照明 7全站仪2 台顶管前期 8水准仪10 台顶管全过程9经纬仪10 台顶管全过程4、施工工艺技术4。1 作业条...
