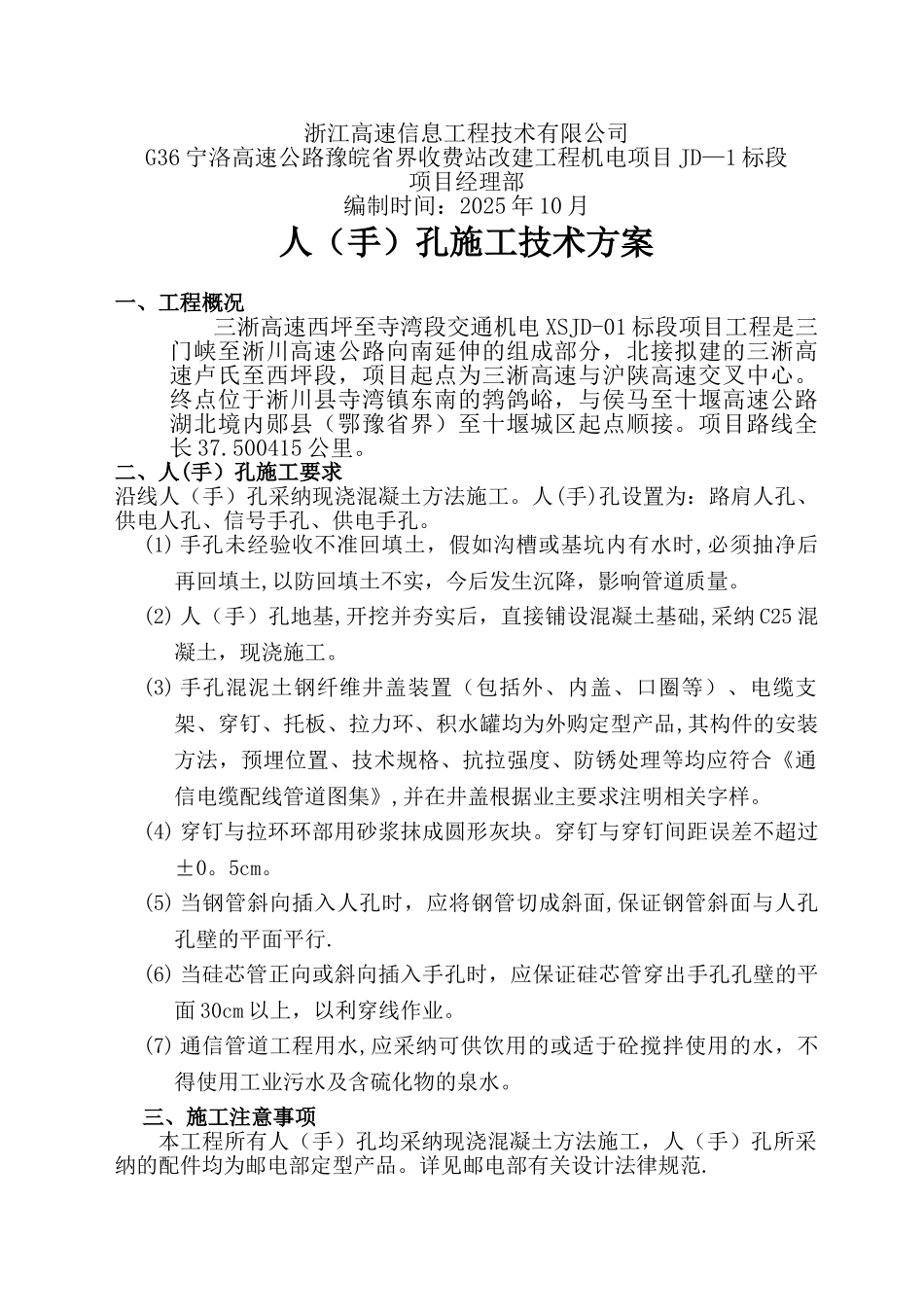

G36 宁洛高速公路豫皖省界收费站改建工程 JD-1 标段人手井施工方案浙江高速信息工程技术有限公司G36 宁洛高速公路豫皖省界收费站改建工程机电项目 JD—1 标段项目经理部编制时间：2025 年 10 月人（手）孔施工技术方案一、工程概况三淅高速西坪至寺湾段交通机电 XSJD-01 标段项目工程是三门峡至淅川高速公路向南延伸的组成部分，北接拟建的三淅高速卢氏至西坪段，项目起点为三淅高速与沪陕高速交叉中心。终点位于淅川县寺湾镇东南的鹁鸽峪，与侯马至十堰高速公路湖北境内郧县（鄂豫省界）至十堰城区起点顺接。项目路线全长 37.500415 公里。二、人(手）孔施工要求沿线人（手）孔采纳现浇混凝土方法施工。人(手)孔设置为：路肩人孔、供电人孔、信号手孔、供电手孔。(1) 手孔未经验收不准回填土，假如沟槽或基坑内有水时,必须抽净后再回填土,以防回填土不实，今后发生沉降，影响管道质量。(2) 人（手）孔地基,开挖并夯实后，直接铺设混凝土基础,采纳 C25 混凝土，现浇施工。(3) 手孔混泥土钢纤维井盖装置（包括外、内盖、口圈等）、电缆支架、穿钉、托板、拉力环、积水罐均为外购定型产品,其构件的安装方法，预埋位置、技术规格、抗拉强度、防锈处理等均应符合《通信电缆配线管道图集》,并在井盖根据业主要求注明相关字样。(4) 穿钉与拉环环部用砂浆抹成圆形灰块。穿钉与穿钉间距误差不超过±0。5cm。(5) 当钢管斜向插入人孔时，应将钢管切成斜面,保证钢管斜面与人孔孔壁的平面平行.(6) 当硅芯管正向或斜向插入手孔时，应保证硅芯管穿出手孔孔壁的平面 30cm 以上，以利穿线作业。(7) 通信管道工程用水,应采纳可供饮用的或适于砼搅拌使用的水，不得使用工业污水及含硫化物的泉水。三、施工注意事项本工程所有人（手）孔均采纳现浇混凝土方法施工，人（手）孔所采纳的配件均为邮电部定型产品。详见邮电部有关设计法律规范. 施工中应切实注意各种预留管件、托架、过路穿线钢管等的施工.应保证不误留、不漏埋，为交通监控系统的实施打好土建基础。 施工中应切实注意通信管道、供电电缆管道与积水井、中央带护栏基础、标志基础等设施的协调配合. 要严格根据招、投标及合同要求施工，要按隐蔽施工程序进行管理，不得随意操作。隐蔽工程在没有得到监理的验收时,不得进入下道工序。 在混凝土达到设计强度的 75％以前不允许回填。人(手)孔的大小和形状将符合施工图设计规定,经监理工程师同意后采纳“以土代模"的施工方法...
