人货电梯施工方案

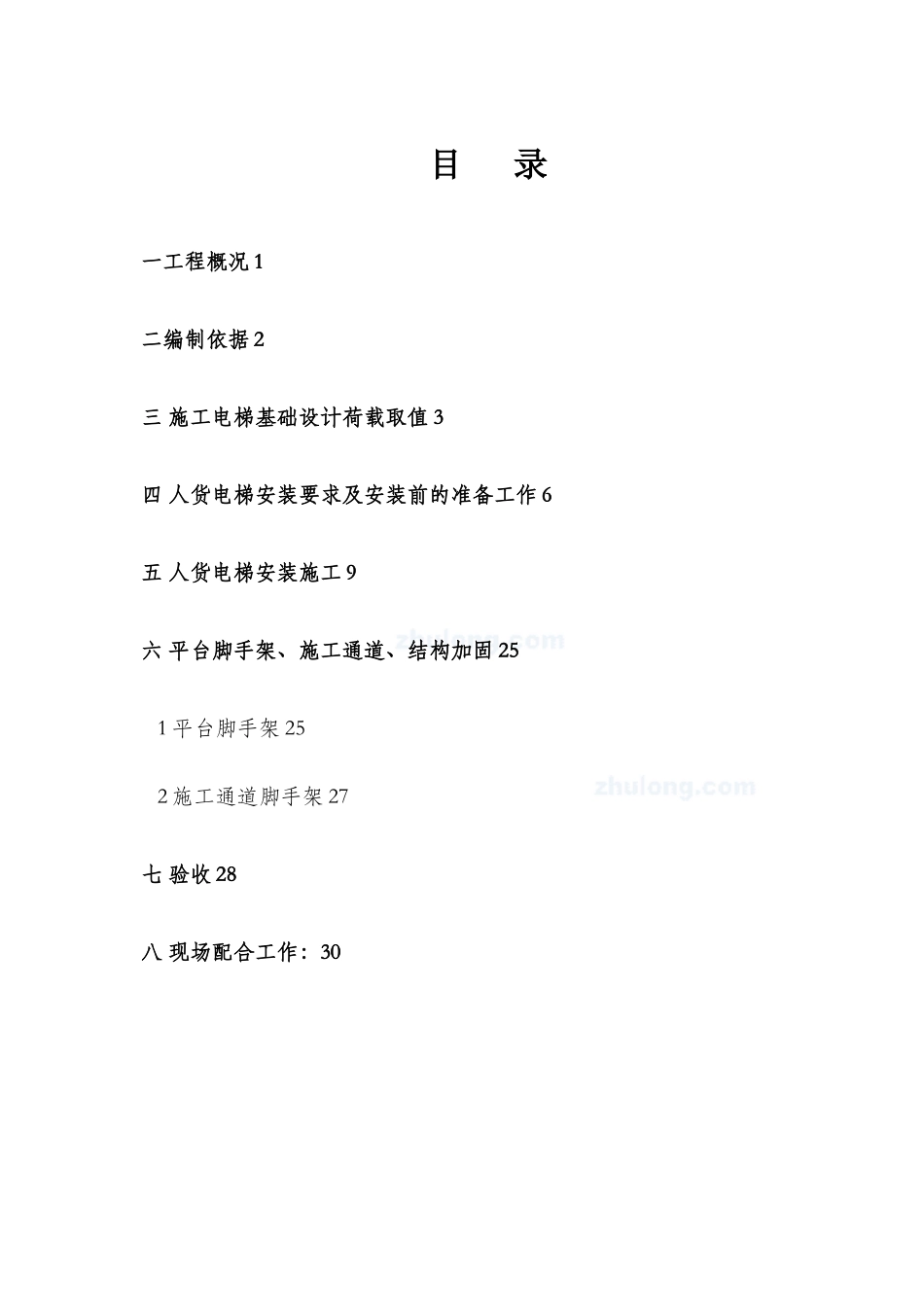

目 录一工程概况 1二编制依据 2三 施工电梯基础设计荷载取值 3四 人货电梯安装要求及安装前的准备工作 6五 人货电梯安装施工 9六 平台脚手架、施工通道、结构加固 251 平台脚手架 252 施工通道脚手架 27七 验收 28八 现场配合工作：30人货电梯专项施工方案一 工程概况合汇广场工程位于增城市荔城街增城广场北侧（东汇城旁）,属增城新城核心，建成后将是增城地标性建筑。该工程地下 3 层，裙楼 2-4层，塔楼 19-38 层，现浇钢筋混凝土框架、框架—剪力墙、框支—剪力墙结构。建筑用地面积 30610。37㎡，总建筑面积 235811㎡,建筑总高度119.9m。B-1#商业楼建筑高度 86.50M,建筑主体地上 19 层,框剪结构，钢筋砼平屋面.Z—1＃楼建筑高度 118.40M，建筑主体地上 38 层，框支剪力墙结构，钢筋砼平屋面。Z—2#楼建筑高度 118。40M,建筑主体地上 38 层,框支剪力墙结构，钢筋砼平屋面。Z—3＃楼建筑高度 118.40M，建筑主体地上 38 层，框支剪力墙结构,钢筋砼平屋面。Z-4＃楼建筑高度 119.90M,建筑主体地上 38 层，框支剪力墙结构，钢筋砼平屋面。Z—5#楼建筑高度 119.90M，建筑主体地上 38 层,框支剪力墙结构，钢筋砼平屋面.Z-6#楼建筑高度 119.90M，建筑主体地上 38 层,框支剪力墙结构，钢筋砼平屋面。二 编制依据1 合汇广场工程施工组织总设计2 合汇广场工程施工图纸3 建筑工程施工质量验收法律规范 GB50202-20254 建筑机械使用安全技术规程 JGJ33—20015 GJJ《SC 型施工升降机使用说明书》（一）结构概况本工程为(超)高层全现浇框剪、框支剪力墙结构。建筑物抗震设防烈度为 6 度，本工程±0.00 的绝对标高 12。80～13。00M；地基与基础工程，采纳灌注桩及底板基础。主体结构及装修阶段施工时,垂直运输机械采纳 SC200/200TD 施工升降机 7 台；垂直运输机计划安装时间为结构 8 层开始.根据施工现场的场地情况及建筑物的平面位置，确定每栋各一台施工升降机。B—1＃商业楼人货电梯安装高度为 89.5 米;Z—1#楼人货电梯安装高度为 121。40 米；Z—2＃楼人货电梯安装高度为 121。40 米；Z-3＃楼人货电梯安装高度为 121.40 米;Z-4#楼人货电梯安装高度为 122.90 米；Z-5#楼人货电梯安装高度为 122。90 米;Z—6＃楼人货电梯安装高度为 122.90 米；各栋施工电梯安装位置如下：1、编号为 1#施工电梯安装于 B—1＃楼 C—G~C-J/C—1 轴； 2、编号为 2＃施工电梯安装于 Z—1＃...
