仪表、管道施工方案VIP专享

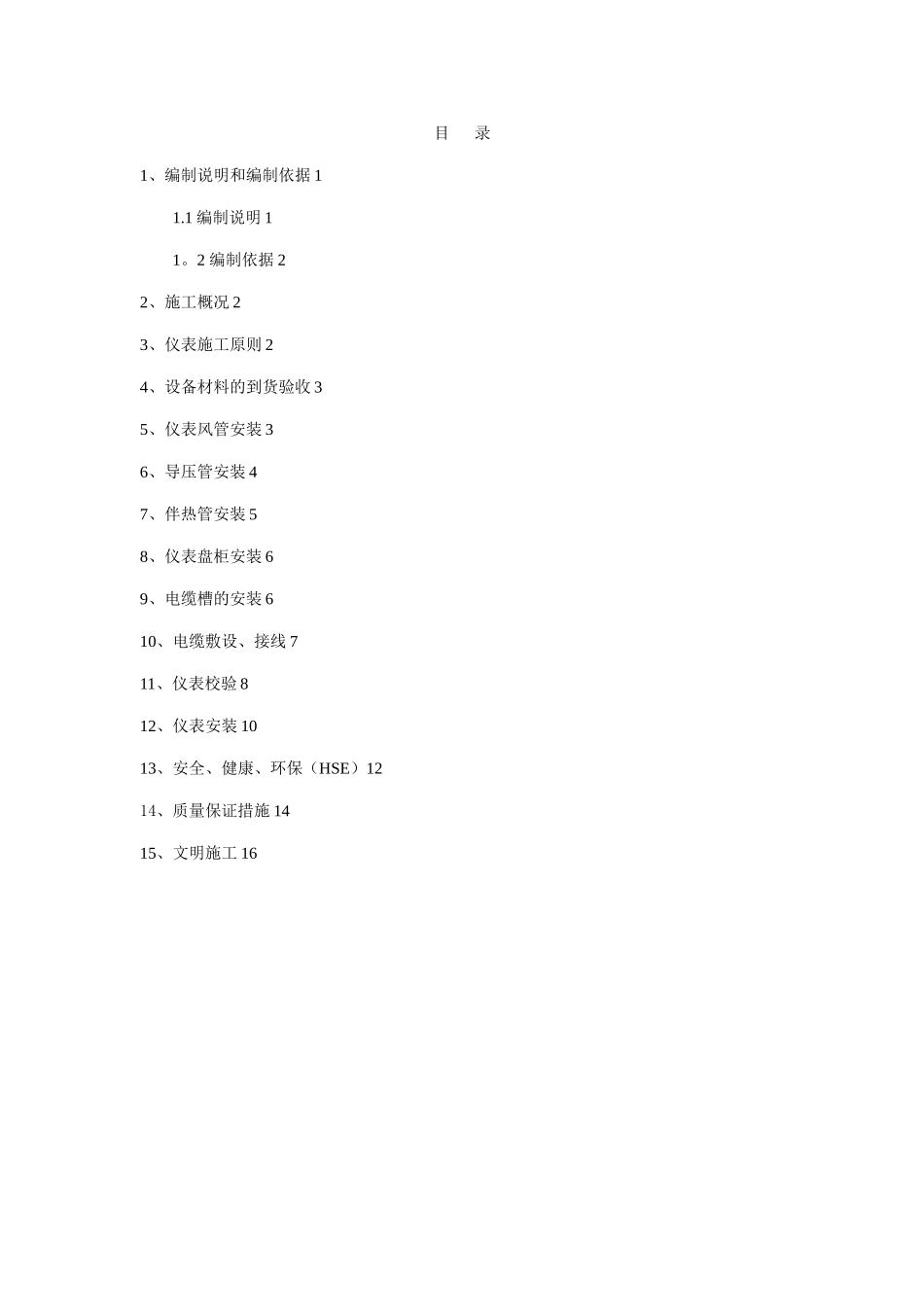

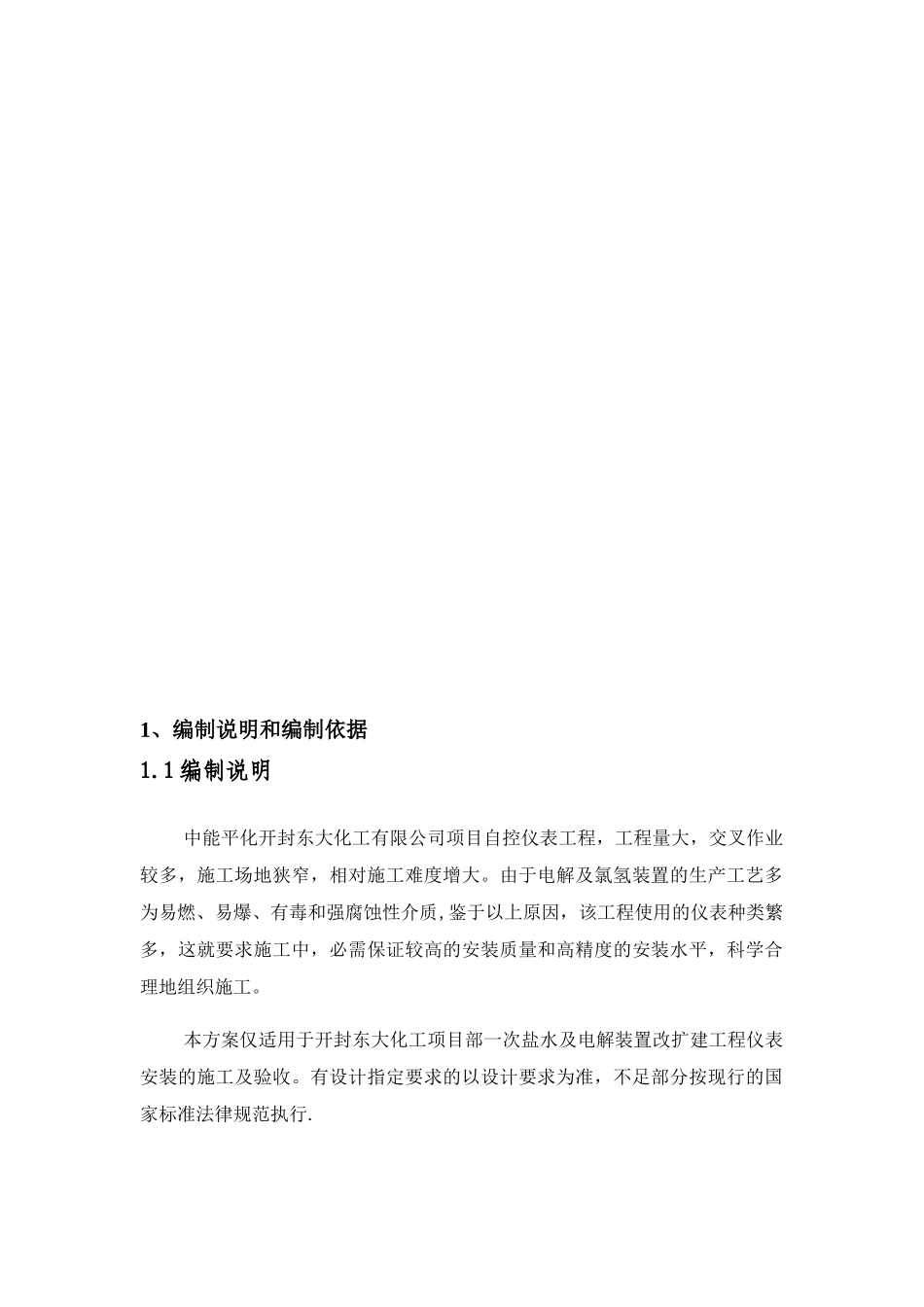

目 录1、编制说明和编制依据 11.1 编制说明 11。2 编制依据 22、施工概况 23、仪表施工原则 24、设备材料的到货验收 35、仪表风管安装 36、导压管安装 47、伴热管安装 58、仪表盘柜安装 69、电缆槽的安装 610、电缆敷设、接线 711、仪表校验 812、仪表安装 1013、安全、健康、环保（HSE）1214、质量保证措施 1415、文明施工 161、编制说明和编制依据1.1 编制说明中能平化开封东大化工有限公司项目自控仪表工程，工程量大，交叉作业较多，施工场地狭窄，相对施工难度增大。由于电解及氯氢装置的生产工艺多为易燃、易爆、有毒和强腐蚀性介质,鉴于以上原因，该工程使用的仪表种类繁多，这就要求施工中，必需保证较高的安装质量和高精度的安装水平，科学合理地组织施工。本方案仅适用于开封东大化工项目部一次盐水及电解装置改扩建工程仪表安装的施工及验收。有设计指定要求的以设计要求为准，不足部分按现行的国家标准法律规范执行.1。2 编制依据 1。2.1 开封市化工设计室设计图纸 1.2。2 工业自动化仪表施工验收法律规范 GBJ50093—2025 1。2。3 自动化仪表安装工程质量检验评定标准 GBJ50131—2025 1。2。4 石油化工仪表工程施工技术规程 SH/T3521—2025 1.2。5 石油化工施工安全技术规程 SH3505-1999 2、施工概况本工程为中平能化集团 20 万吨尼龙 66 盐项目，由 24 个单项工程组成,主要包括 KA 油装置、3#己二胺装置、2＃己二酸/成盐装置、2#硝酸装置、240 吨/小时循环流化床锅炉等，分别由中化二建集团有限公司、中国化学工程第十一建设公司、河南省安装集团有限责任公司、河南省第五建筑安装有限公司等单位负责承建，由中国天辰化学工程公司负责图纸的设计，河南中大监理公司负责现场监理.我单位负责其中的 2#己二酸仪表项目.仪表工程主要实物量见附录 I。3、仪表施工原则3.1 仪表设备应先单校、后安装。仪表校验间光线充足、清洁、宁静，环境温度及空气相对湿度合适，且远离强电磁场干扰，有上下水设施.校验所用标准仪器必须在有效期内且是鉴定合格。3。2 仪表工程施工应遵循先地下、后地上原则，施工过程中及时配合土建搞好预埋,以避开返工。3。3 提前搞好深度预制,根据仪表设备、材料到货情况,抓紧搞好预制工作，以减轻工程后期的压力.预制包括接线箱支架预制、压力表弯预制等。3.4 仪表电缆(线）敷设前应测试绝缘电阻及导通性能，敷设以控制室为起点，先远后近，集中片区敷设.3.5 仪表...
