仪表安装技术交底

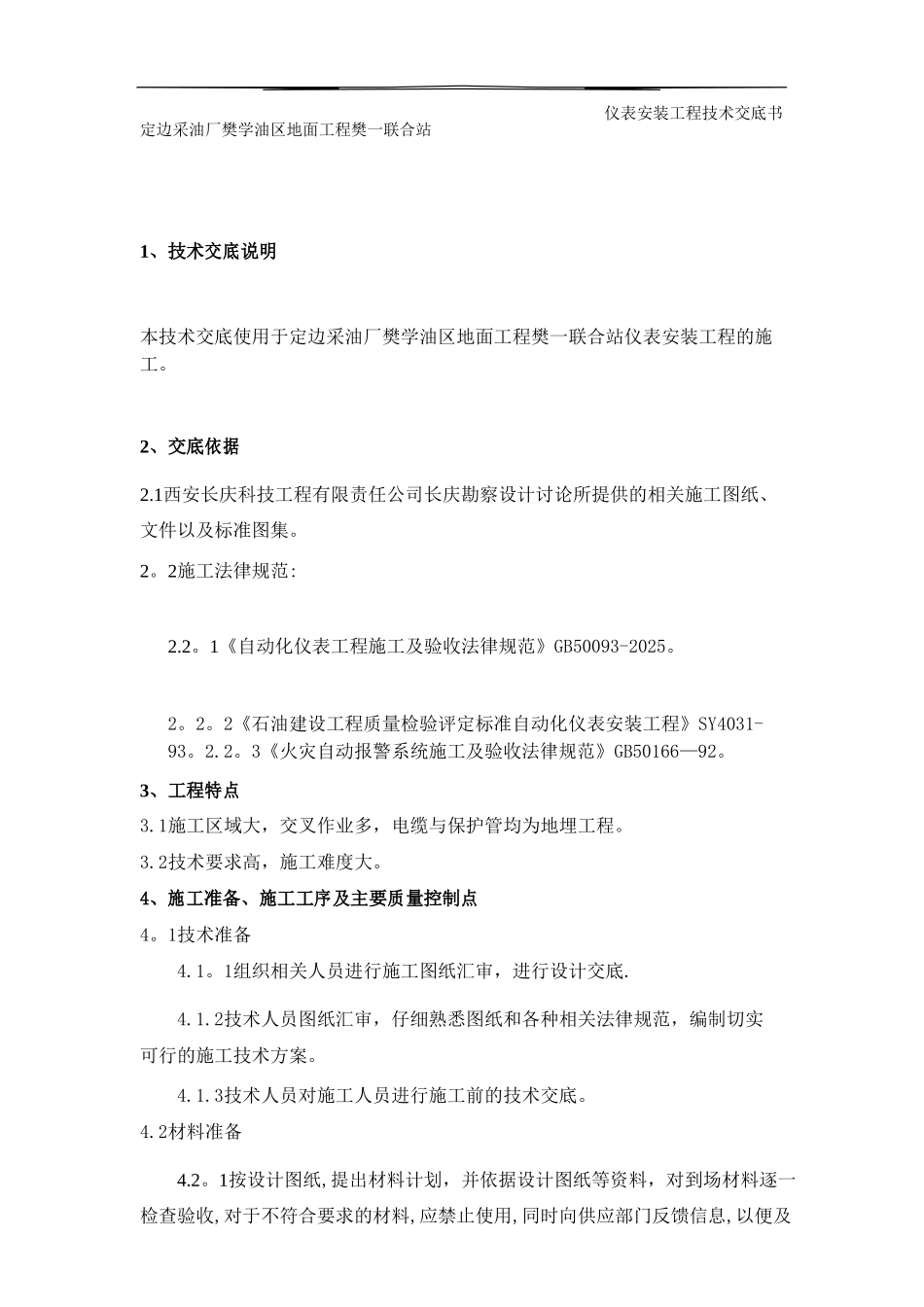

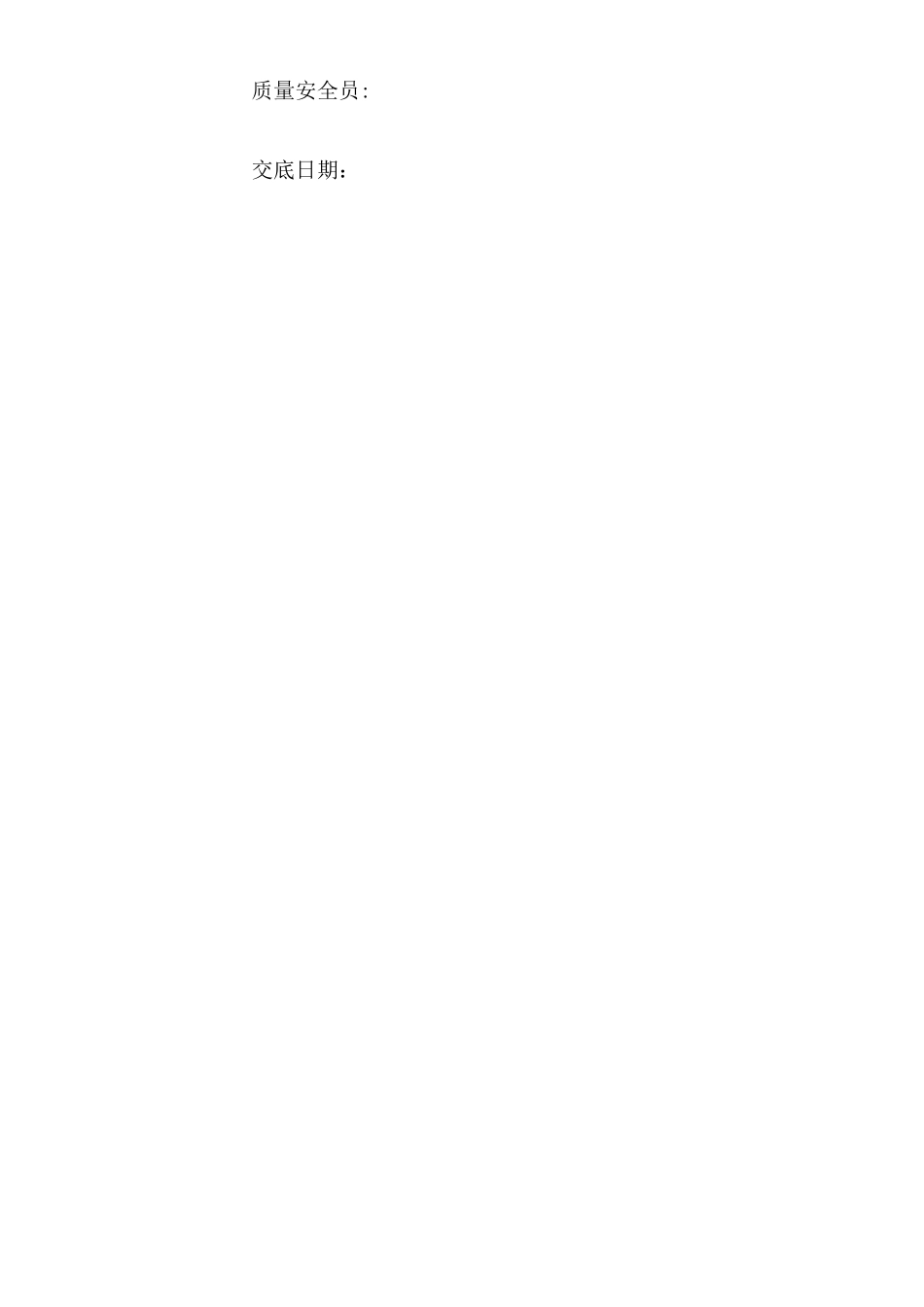

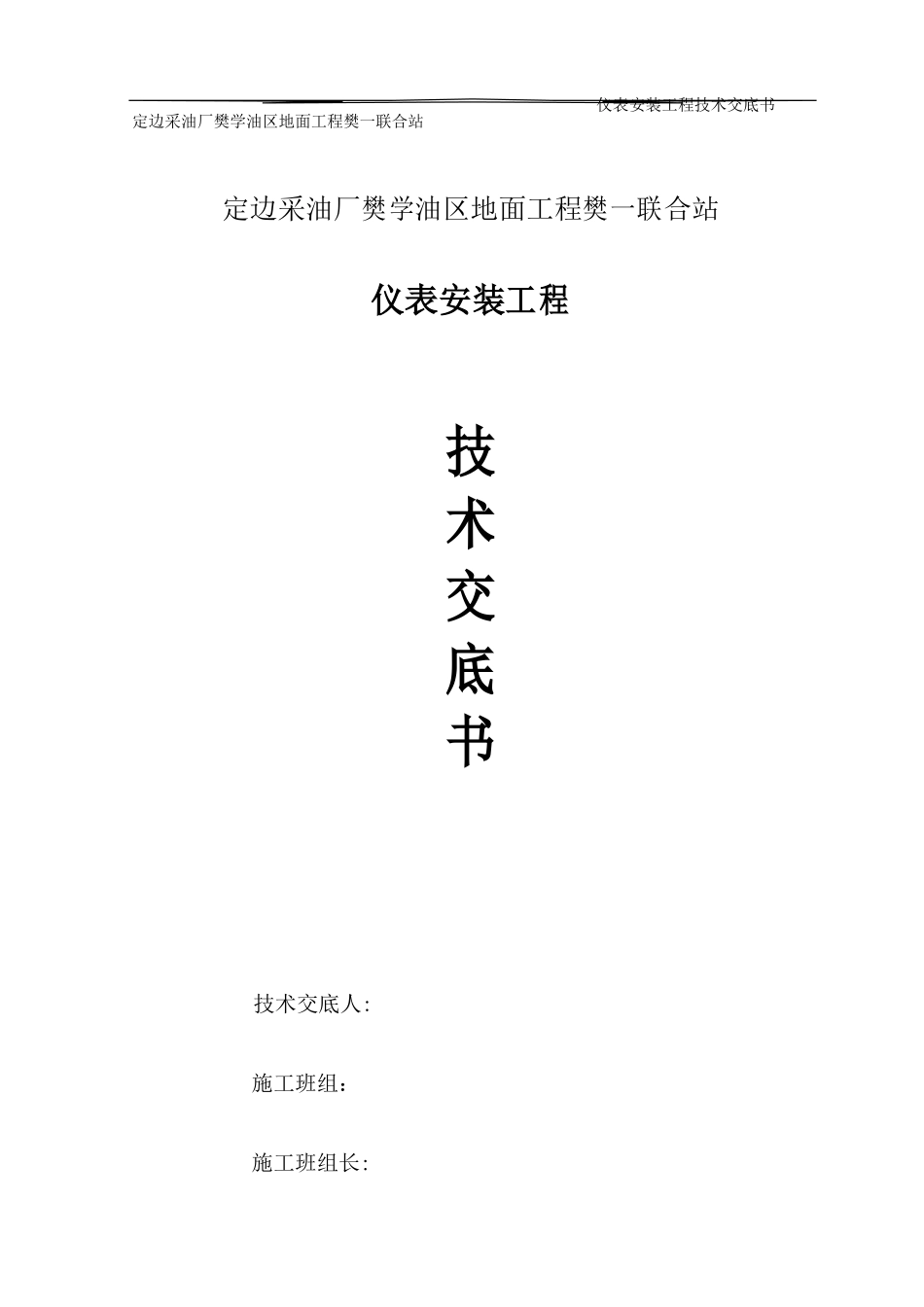

定边采油厂樊学油区地面工程樊一联合站仪表安装工程技术交底书定边采油厂樊学油区地面工程樊一联合站仪表安装工程技术交底书技术交底人:施工班组：施工班组长:质量安全员:交底日期：定边采油厂樊学油区地面工程樊一联合站仪表安装工程技术交底书1、技术交底说明本技术交底使用于定边采油厂樊学油区地面工程樊一联合站仪表安装工程的施工。2、交底依据2.1西安长庆科技工程有限责任公司长庆勘察设计讨论所提供的相关施工图纸、文件以及标准图集。2。2施工法律规范:2.2。1《自动化仪表工程施工及验收法律规范》GB50093-2025。2。2。2《石油建设工程质量检验评定标准自动化仪表安装工程》SY4031-93。2.2。3《火灾自动报警系统施工及验收法律规范》GB50166—92。3、工程特点3.1施工区域大，交叉作业多，电缆与保护管均为地埋工程。3.2技术要求高，施工难度大。4、施工准备、施工工序及主要质量控制点4。1技术准备4.1。1组织相关人员进行施工图纸汇审，进行设计交底.4.1.2技术人员图纸汇审，仔细熟悉图纸和各种相关法律规范，编制切实可行的施工技术方案。4.1.3技术人员对施工人员进行施工前的技术交底。4.2材料准备4.2。1按设计图纸,提出材料计划，并依据设计图纸等资料，对到场材料逐一检查验收,对于不符合要求的材料,应禁止使用,同时向供应部门反馈信息,以便及时实行措施。4.3作业条件准备4。3.1现场达到“三通一平"条件;4。3。2施工管理人员、作业人员配备到位，安装作业人员的组织管理就绪；4。3。3设计已作交底，图纸经过会审，问题已处理完毕；定边采油厂樊学油区地面工程樊一联合站仪表安装工程技术交底书4。3.4施工图纸资料、标准图集、施工及验收标准法律规范等已准备就绪,满足施工要求；4.3.5编制了施工技术方案，明确了安装的范围、方法和其它有关要求;4。3。6对施工人员已进行技术交底，明确了施工程序、施工方法、质量标准、质量记录和成品保护、HSE技术要求。4。4施工工序配合土建预埋铁件→控制室基础槽钢制安→控制柜、操作台安装→单台仪表校准和试验→保护管的安装→仪表管道的安装→现场仪表的安装→电缆敷设校接线→综合控制系统的试验→回路试验→仪表系统调试→试车→竣工验收。5、主要施工方法及技术要求5.1主要施工方法5.1仪表线路的安装5.1.1支架的制作与安装5.1。1。1制作支架时，应将材料矫正、平直、切口处理不应有卷边和毛刺，制作好的支架应牢固平正。5。1。1.2支架安装时，在混凝土上采纳膨胀螺栓固定；在不允许焊接支架...
