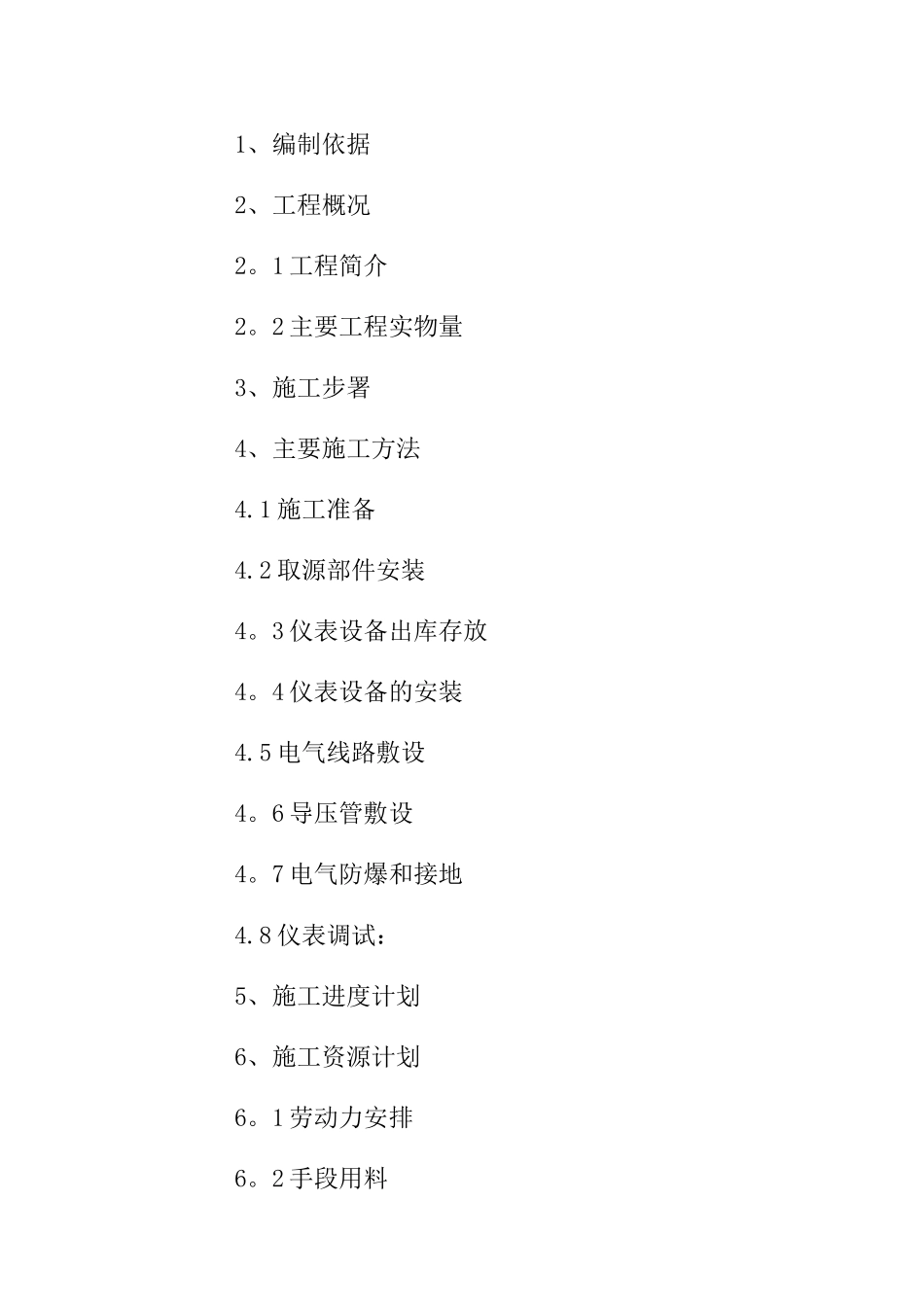

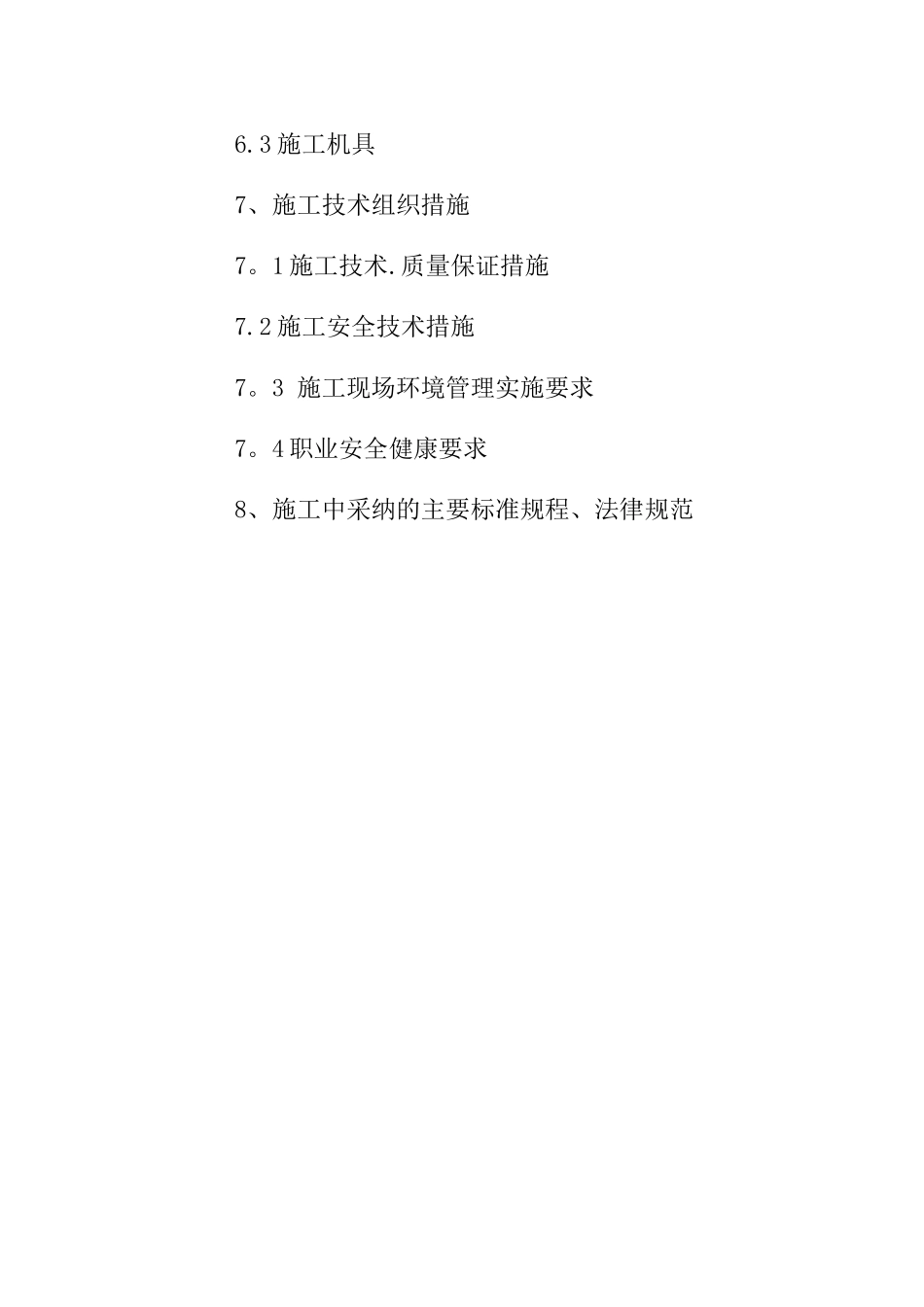

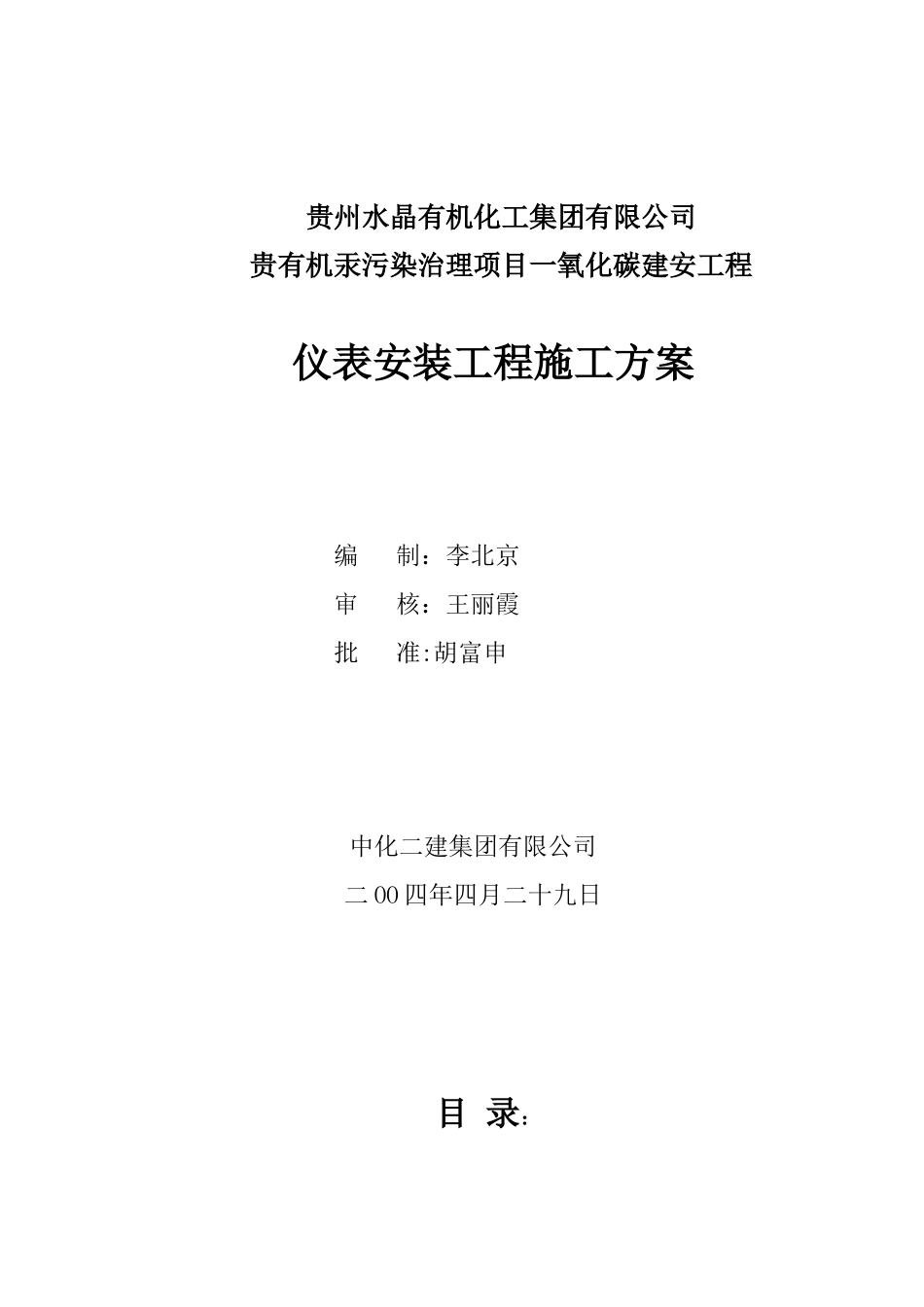

贵州水晶有机化工集团有限公司贵有机汞污染治理项目一氧化碳建安工程 仪表安装工程施工方案编 制：李北京 审 核：王丽霞批 准:胡富申中化二建集团有限公司二 OO 四年四月二十九日目 录：1、编制依据2、工程概况2。1 工程简介2。2 主要工程实物量3、施工步署4、主要施工方法4.1 施工准备4.2 取源部件安装4。3 仪表设备出库存放4。4 仪表设备的安装4.5 电气线路敷设4。6 导压管敷设4。7 电气防爆和接地4.8 仪表调试：5、施工进度计划6、施工资源计划6。1 劳动力安排6。2 手段用料6.3 施工机具7、施工技术组织措施7。1 施工技术.质量保证措施7.2 施工安全技术措施7。3 施工现场环境管理实施要求7。4 职业安全健康要求8、施工中采纳的主要标准规程、法律规范1、编制依据1.1 贵州有机汞治理项目氧化碳提纯装置招标文件;1。2 贵州有机汞治理项目氧化碳提纯装置自控施工图纸。2、工程概况2.1 工程简介本施工图设计包括了工艺流程中参数的检测、信号转换以及显示、调节、程控和报警所需的仪表及配套设备。本装置设计采纳西门子 S7-300 中 PLC 控制系统并取消盘装仪表的方案，重要参数均可在控制室内 CRT 上进行监视和操作.本装置设置自动压力调节系统 9 套、流量调节系统1 套、液位调节系统 1 套、液位联锁自动控制系统 1 套、手操控制系统 1 套、复杂控制系统 1 套、程序控制系统 2 套。所有动力设备包括压缩机和真空泵的运行信号引到控制室内PLC 上显示度作停车报警，实现在控制室内对动力设备进行远程紧急停车操作。2。2 主要工程实物量序号仪表名称单位数量备 注1仪表柜块22操作台块13温度仪表块284压力仪表块575流量仪表块36压力、差压变送器台277液位仪表块38分析仪表台169执行器台13710其它仪表台24111钢管米325012电缆千米334。8513钢材吨1。514电缆桥架吨7.53、施工步署3.1 本工程确保优质工程、确保工程按期完工并顺利投产.本工程质量要求符合国家或仪表专业质量检验评定标准的条件.质量标准依据施工图、仪表安装工程验收法律规范。3.2 工程总目标：确保优质达标、短工期、低成本.3.3 为控制工程的质量、进度及成本，建立以总工程师为首的仪表安装工程质量保证体系。3。3 施工程序图纸会审，设计交底 à 编制施工图预算、材料预算 à 编写施工组织设计、施工方案à 向有关施工人员进行技术交底 à 熟悉了解施工图纸及施工现场,进行安装前的施工准备工作并做好配合工作 à 仪表设...
