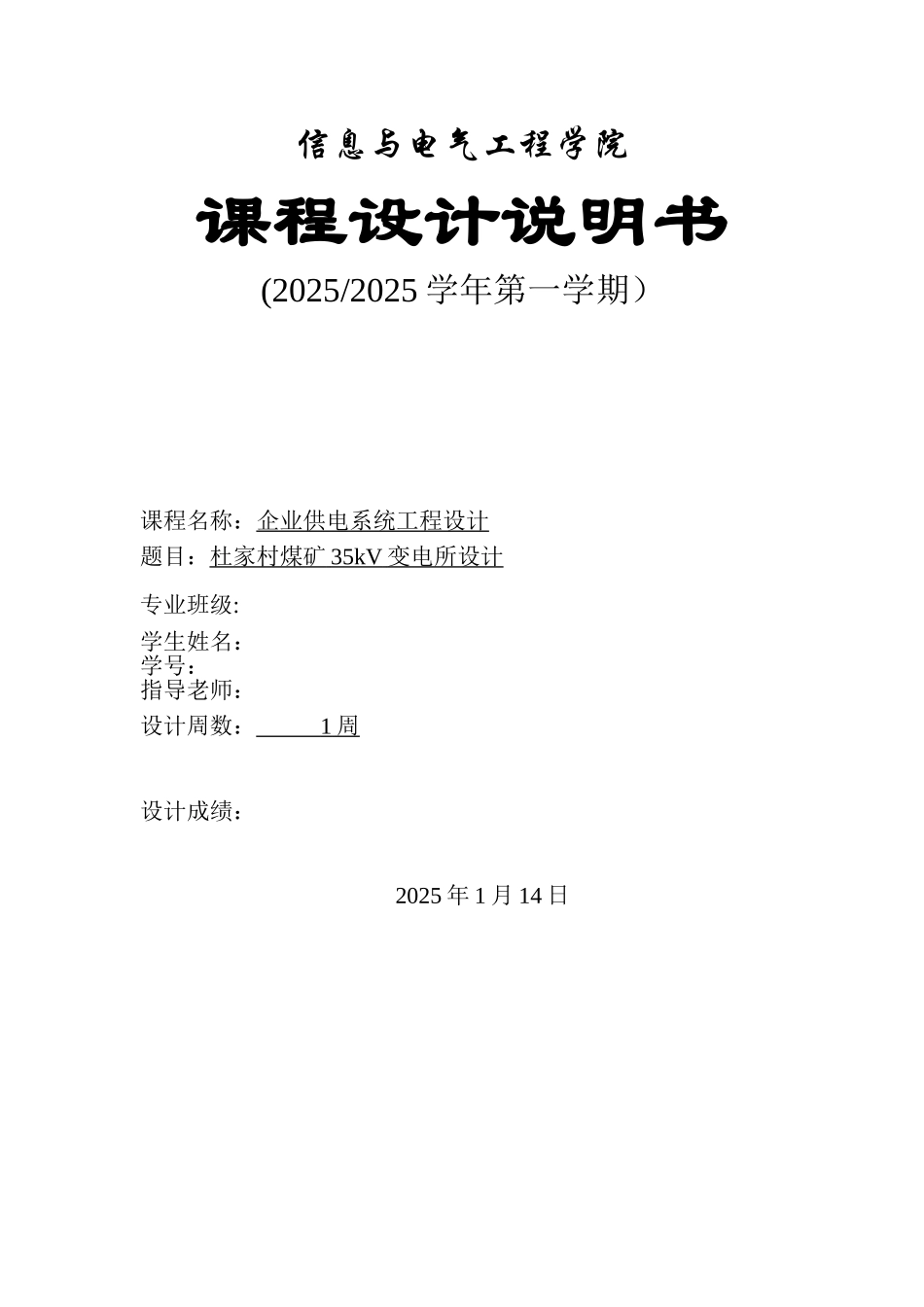

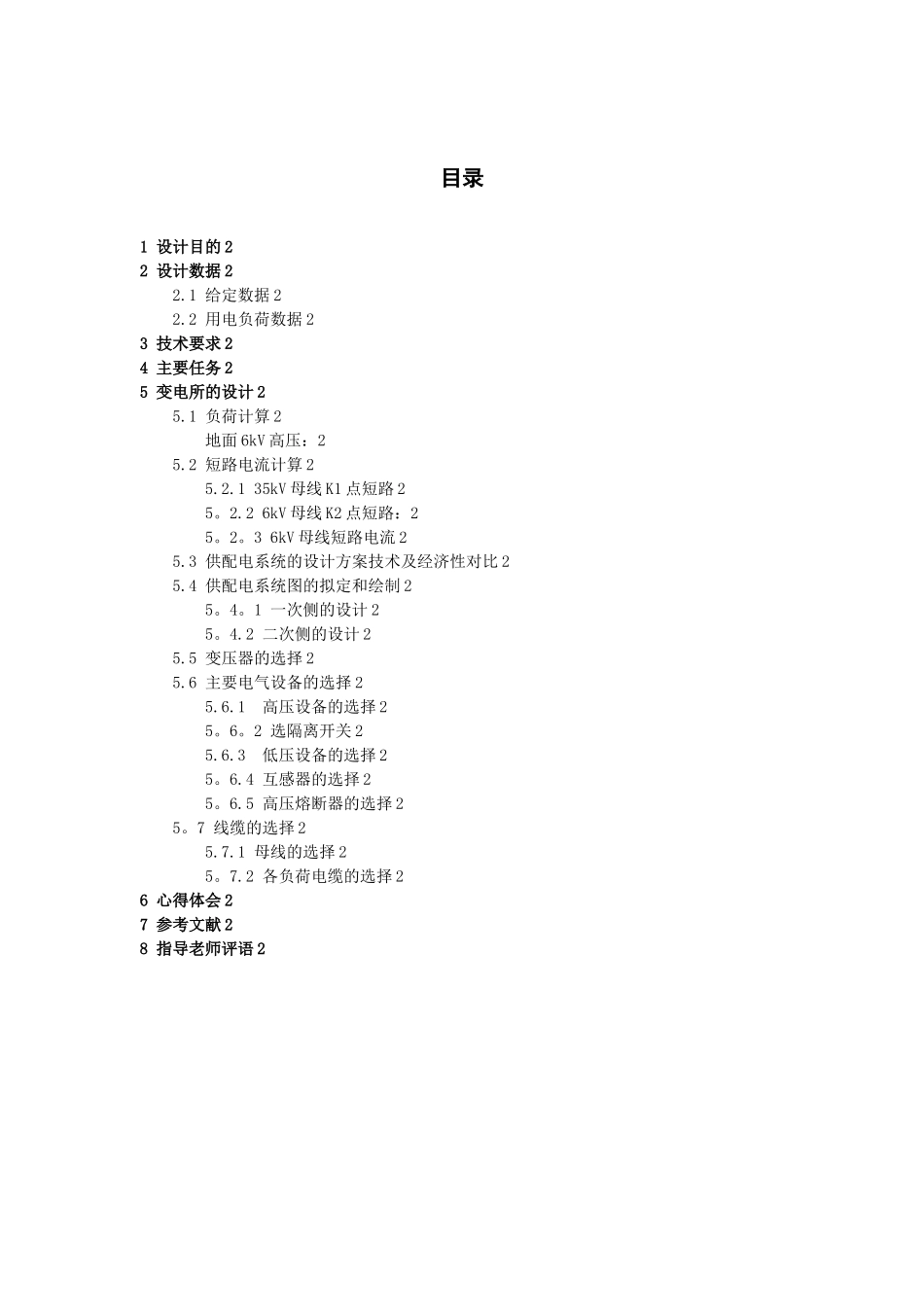

信息与电气工程学院课程设计说明书(2025/2025 学年第一学期）课程名称：企业供电系统工程设计题目：杜家村煤矿 35kV 变电所设计 专业班级:学生姓名：学号：指导老师：设计周数： 1 周 设计成绩： 2025 年 1 月 14 日目录1 设计目的 22 设计数据 22.1 给定数据 22.2 用电负荷数据 23 技术要求 24 主要任务 25 变电所的设计 25.1 负荷计算 2地面 6kV 高压：25.2 短路电流计算 25.2.1 35kV 母线 K1 点短路 25。2.2 6kV 母线 K2 点短路：25。2。3 6kV 母线短路电流 25.3 供配电系统的设计方案技术及经济性对比 25.4 供配电系统图的拟定和绘制 25。4。1 一次侧的设计 25。4.2 二次侧的设计 25.5 变压器的选择 25.6 主要电气设备的选择 25.6.1 高压设备的选择 25。6。2 选隔离开关 25.6.3 低压设备的选择 25。6.4 互感器的选择 25。6.5 高压熔断器的选择 25。7 线缆的选择 25.7.1 母线的选择 25。7.2 各负荷电缆的选择 26 心得体会 27 参考文献 28 指导老师评语 21 设计目的本设计的矿变电所位于山西省静乐县境内，是一个终端变电所，只供杜家村煤矿用用电，设计的电压等级为 35/6kV。35kV 线路为双回路进线，其中一线是从 3 公里外的静乐经过架空线路引接而来的是主要电源，另一线是从谢村通过架空线路引接而来，依照设计要求设计线路。2 设计数据2.1 给定数据（1）电源:供电电压等级为 35kV,离矿井地面变电所的距离为 4km。（2）系统电抗:最大运行方式 =0。4193;最小运行方式=0。7389。（3）输电方式：架空线双回路。(4)出线过流保护动作时间：3 秒（5）电费收取方法：两部电价制，固定部分按最高负荷收费，每千瓦 6 元。2.2 用电负荷数据用电设备名称UN(kV） PN（kW)KdPca(kW) Qca(kvar）Sca(kVA) Ica（A)1、地面高压主井提升机620000。90。850.62180011162117.6203.8副井提升机616000.80.850。621280793。6 1505。9 144。9压风机612000.80。9—0.5960-460.8 1066。7 102。62、南风井通风机68000。70。8-0。8560-42070067.4压风机65000.70。80。75350262。5 437。542。1低压设备65390。70.80。75377.3283471。645.43、北风井通风机68000.70.8-0。8560-42070067。4压风机65000。70。80.75350262.5437.542.1低压设备65390.70。80。75377.3283471。645.44、地面低压地面工业工场61879.60.70。770.821273.5 1044。3 1646.9 158。5立井锅炉房691...
