会议中心酒店厨房改造工程施工方案

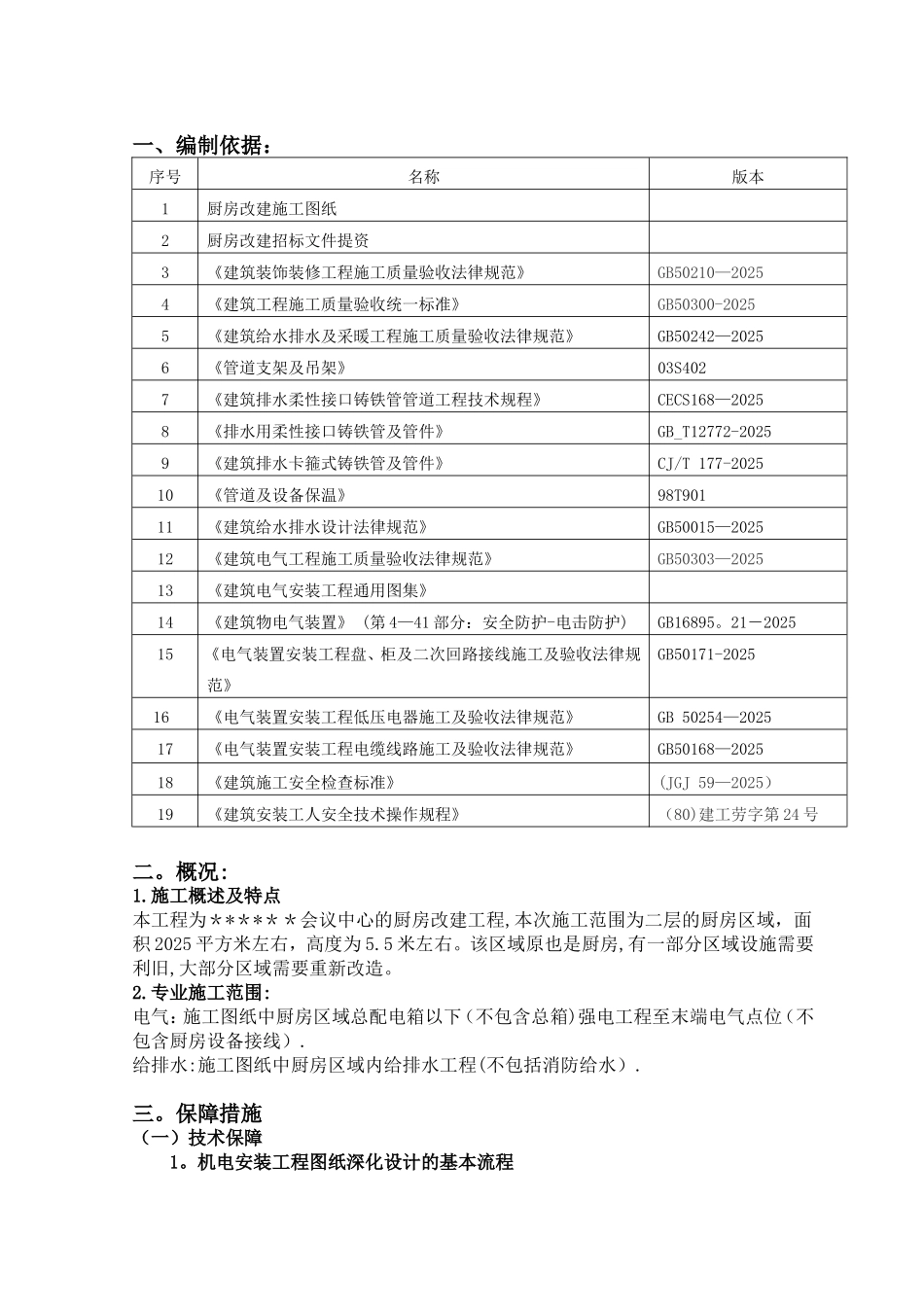

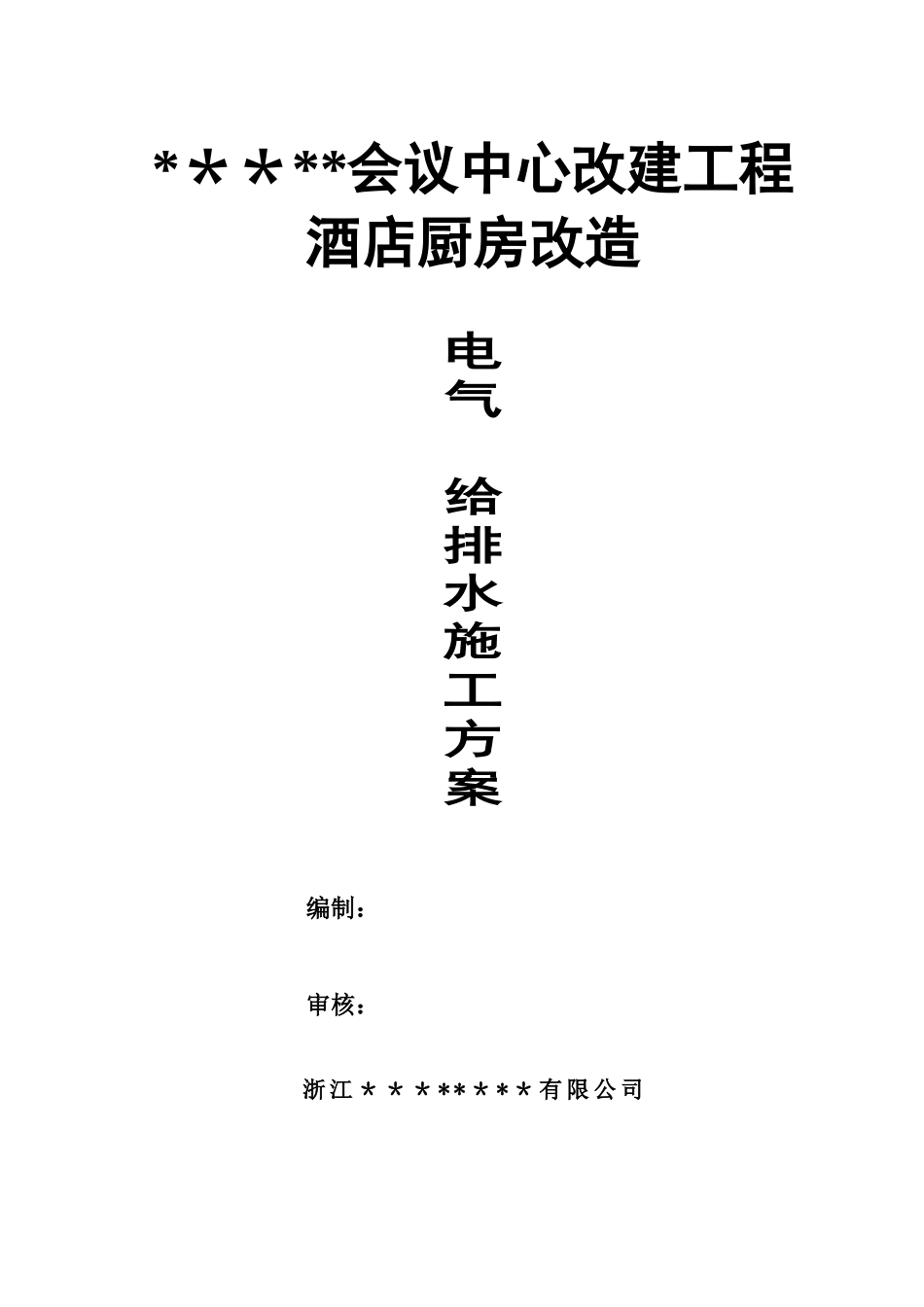

*＊＊**会议中心改建工程酒店厨房改造电气给排水施工方案编制：审核：浙 江 ＊ ＊ ＊ * * ＊ * ＊ 有 限 公 司一、编制依据：二。概况:1.施工概述及特点本工程为＊*＊*＊＊会议中心的厨房改建工程,本次施工范围为二层的厨房区域，面积 2025 平方米左右，高度为 5.5 米左右。该区域原也是厨房,有一部分区域设施需要利旧,大部分区域需要重新改造。2.专业施工范围:电气：施工图纸中厨房区域总配电箱以下（不包含总箱)强电工程至末端电气点位（不包含厨房设备接线）.给排水:施工图纸中厨房区域内给排水工程(不包括消防给水）.三。保障措施（一）技术保障 1。机电安装工程图纸深化设计的基本流程序号名称版本1厨房改建施工图纸2厨房改建招标文件提资3《建筑装饰装修工程施工质量验收法律规范》GB50210—20254《建筑工程施工质量验收统一标准》GB50300-20255《建筑给水排水及采暖工程施工质量验收法律规范》GB50242—20256《管道支架及吊架》03S4027《建筑排水柔性接口铸铁管管道工程技术规程》CECS168—20258《排水用柔性接口铸铁管及管件》GB_T12772-20259《建筑排水卡箍式铸铁管及管件》CJ/T 177-202510《管道及设备保温》98T90111《建筑给水排水设计法律规范》GB50015—202512《建筑电气工程施工质量验收法律规范》GB50303—202513《建筑电气安装工程通用图集》14《建筑物电气装置》 (第 4—41 部分：安全防护-电击防护)GB16895。21－202515《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》GB50171-202516《电气装置安装工程低压电器施工及验收法律规范》GB 50254—202517《电气装置安装工程电缆线路施工及验收法律规范》GB50168—202518《建筑施工安全检查标准》(JGJ 59—2025）19《建筑安装工人安全技术操作规程》（80)建工劳字第 24 号 成立深化设计小组—- 明确设计思路—-设计参数的收集（熟悉建筑图、精装图以及功能区划分，领悟业主方的技术要求,了解关键设备及材料的型号规格、安装工艺要求等）——提出深化设计大纲——各专业互相提供设计参数并提出配合条件——绘制各专业深化设计图纸——各专业深化图纸送业主和顾问审批—- 审批通过后绘制机电综合图——机电综合图与精装修核对无误后送业主和顾问审核——原设计单位批准— -审批通过后打印施工图并分发各专业施工班组—— 对现场施工人员进行设计和施工交底- —配合施工及对施工过程中发现的问题及时反馈和修改图纸--绘制竣工图。机电安装...
