低压建模操作流程

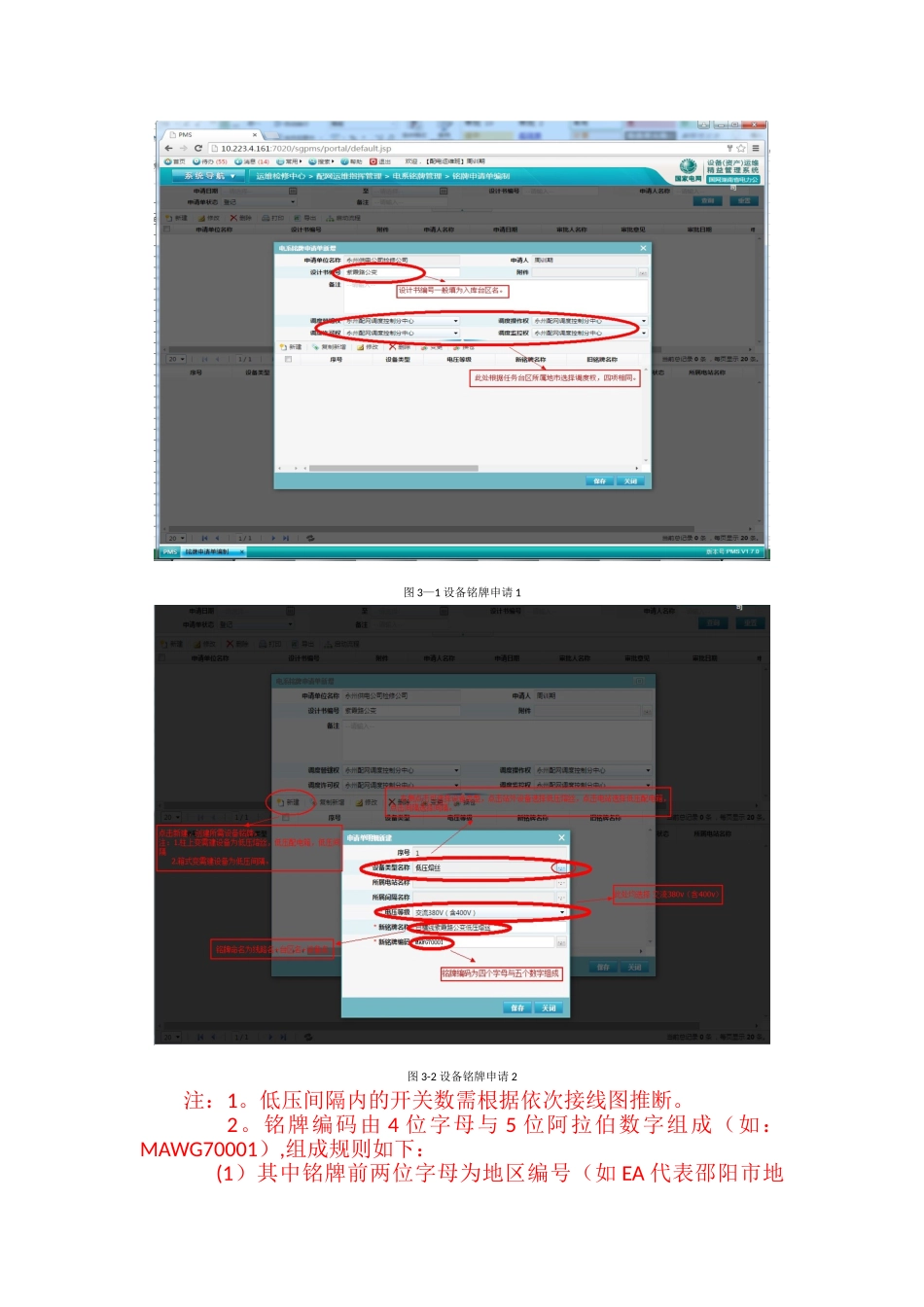

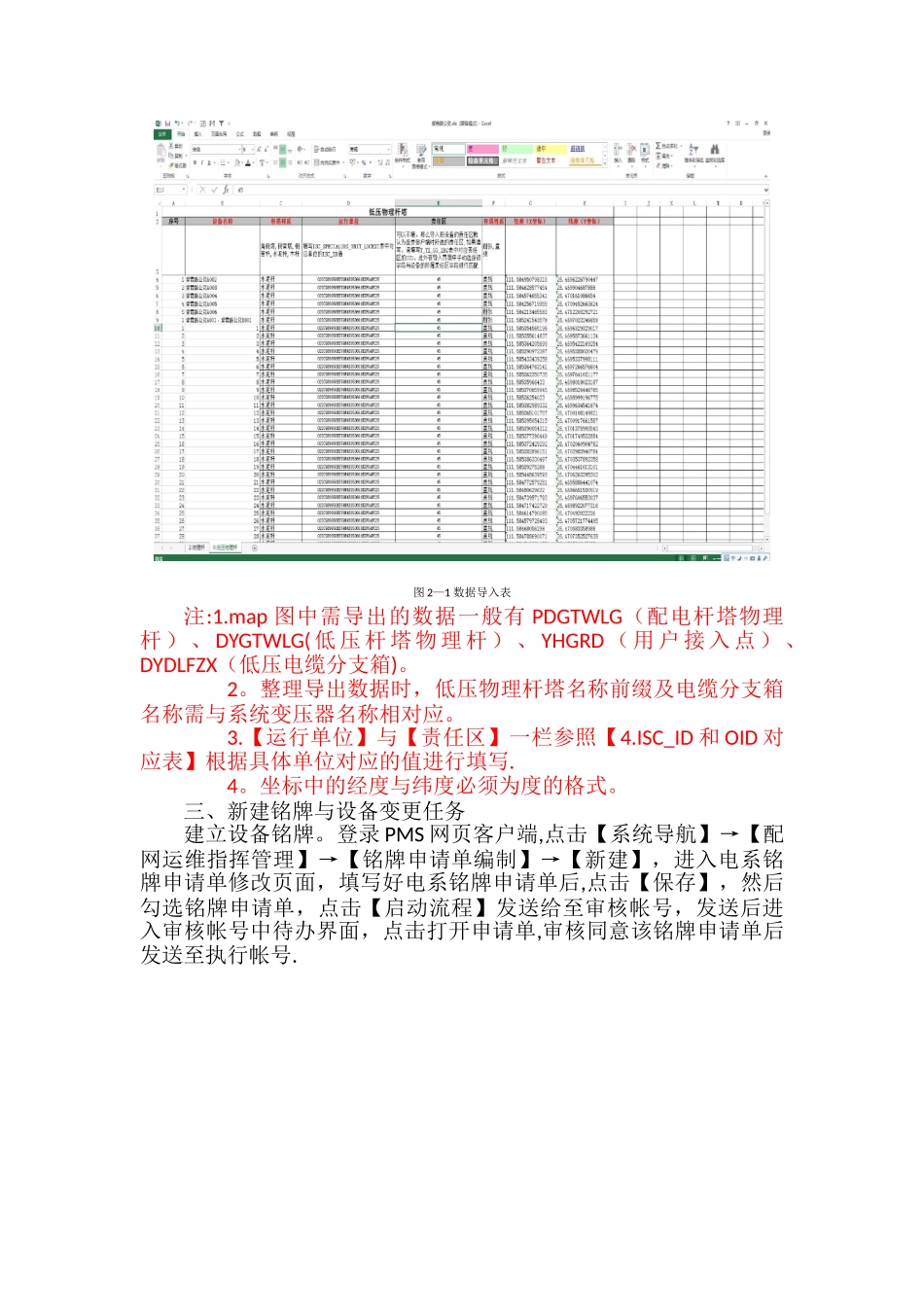

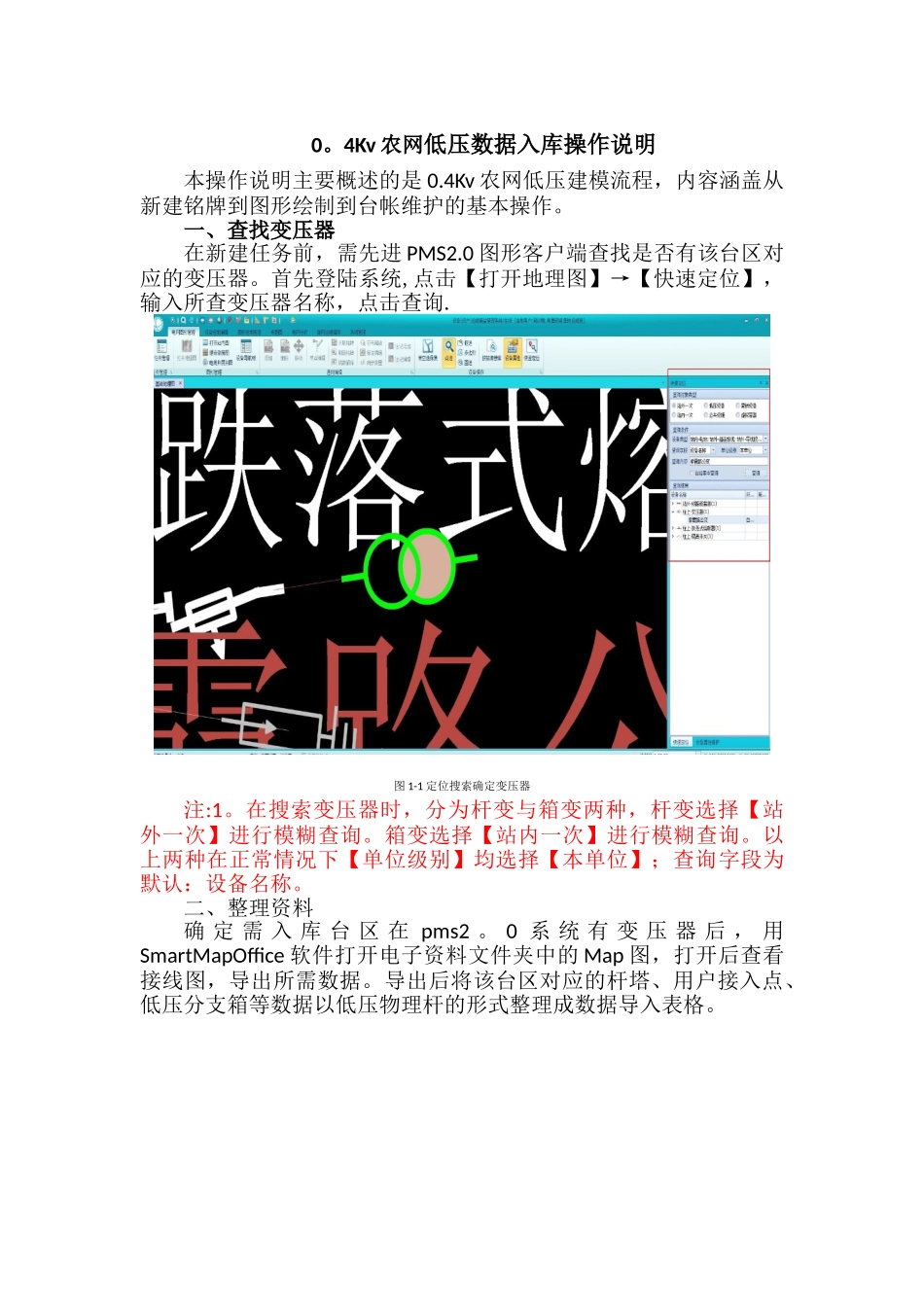

0。4Kv 农网低压数据入库操作说明本操作说明主要概述的是 0.4Kv 农网低压建模流程，内容涵盖从新建铭牌到图形绘制到台帐维护的基本操作。一、查找变压器在新建任务前，需先进 PMS2.0 图形客户端查找是否有该台区对应的变压器。首先登陆系统,点击【打开地理图】→【快速定位】，输入所查变压器名称，点击查询.图 1-1 定位搜索确定变压器注:1。在搜索变压器时，分为杆变与箱变两种，杆变选择【站外一次】进行模糊查询。箱变选择【站内一次】进行模糊查询。以上两种在正常情况下【单位级别】均选择【本单位】；查询字段为默认：设备名称。二、整理资料确 定 需 入 库 台 区 在 pms2 。 0 系 统 有 变 压 器 后 ， 用SmartMapOffice 软件打开电子资料文件夹中的 Map 图，打开后查看接线图，导出所需数据。导出后将该台区对应的杆塔、用户接入点、低压分支箱等数据以低压物理杆的形式整理成数据导入表格。图 2—1 数据导入表注:1.map 图中需导出的数据一般有 PDGTWLG（配电杆塔物理杆 ） 、 DYGTWLG( 低 压 杆 塔 物 理 杆 ） 、 YHGRD （ 用 户 接 入 点 ） 、DYDLFZX（低压电缆分支箱)。2。整理导出数据时，低压物理杆塔名称前缀及电缆分支箱名称需与系统变压器名称相对应。3.【运行单位】与【责任区】一栏参照【4.ISC_ID 和 OID 对应表】根据具体单位对应的值进行填写.4。坐标中的经度与纬度必须为度的格式。三、新建铭牌与设备变更任务建立设备铭牌。登录 PMS 网页客户端,点击【系统导航】→【配网运维指挥管理】→【铭牌申请单编制】→【新建】，进入电系铭牌申请单修改页面，填写好电系铭牌申请单后,点击【保存】，然后勾选铭牌申请单，点击【启动流程】发送给至审核帐号，发送后进入审核帐号中待办界面，点击打开申请单,审核同意该铭牌申请单后发送至执行帐号.图 3—1 设备铭牌申请 1图 3-2 设备铭牌申请 2注：1。低压间隔内的开关数需根据依次接线图推断。2。铭牌编码由 4 位字母与 5 位阿拉伯数字组成（如：MAWG70001）,组成规则如下：(1）其中铭牌前两位字母为地区编号（如 EA 代表邵阳市地区）.（2)第三个字母为所建设备铭牌代码（低压数据入库一般用到的有:低压熔丝（W)，低压配电箱（H）,低压间隔（O)）.（3）第四个字母固定不变。3。由于审核帐号不一定为建铭牌帐号，此处审核有时需更换账号。建立设备变更任务.点击【系统导航】→【电网资源管理】→【设备变更...
