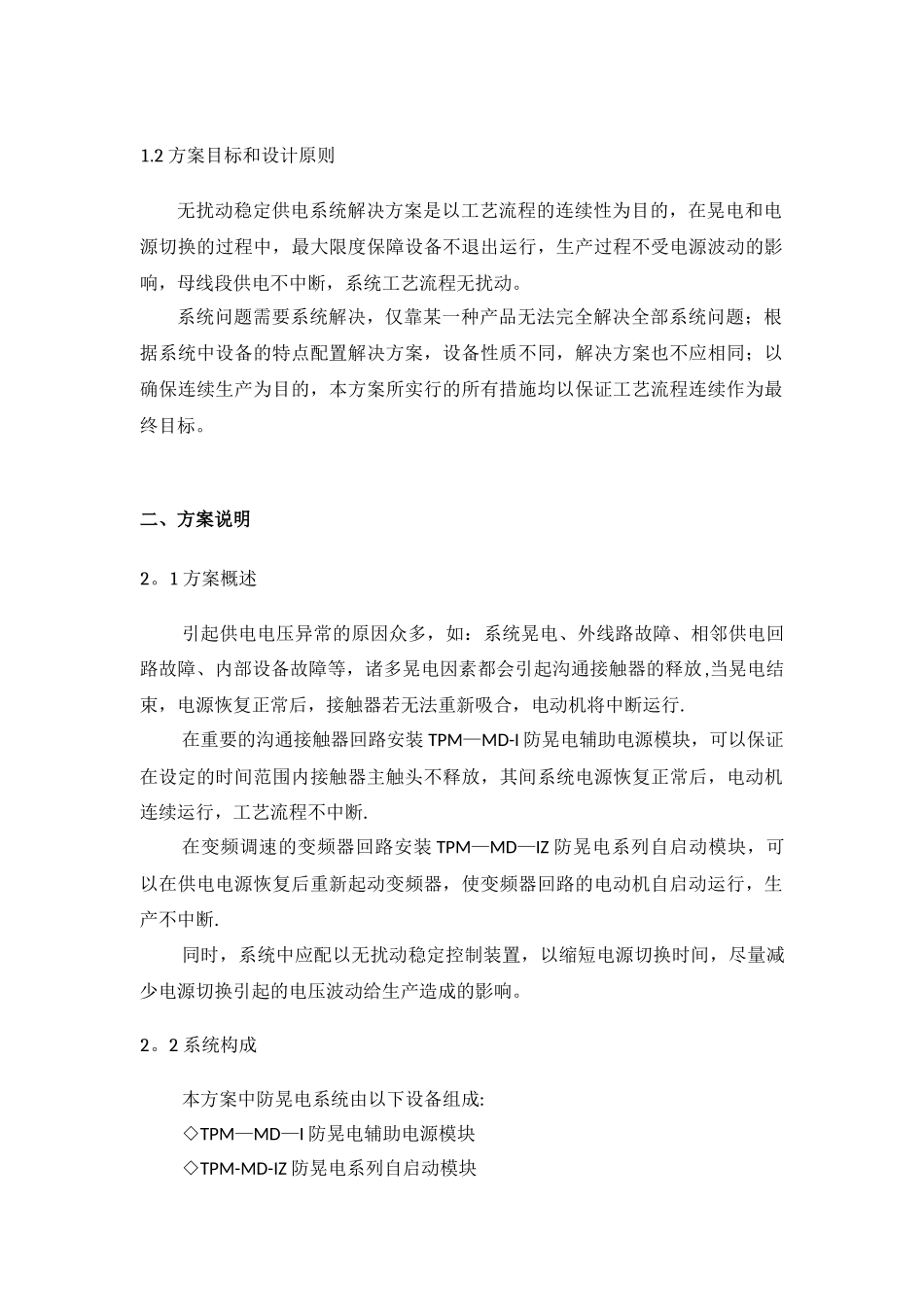

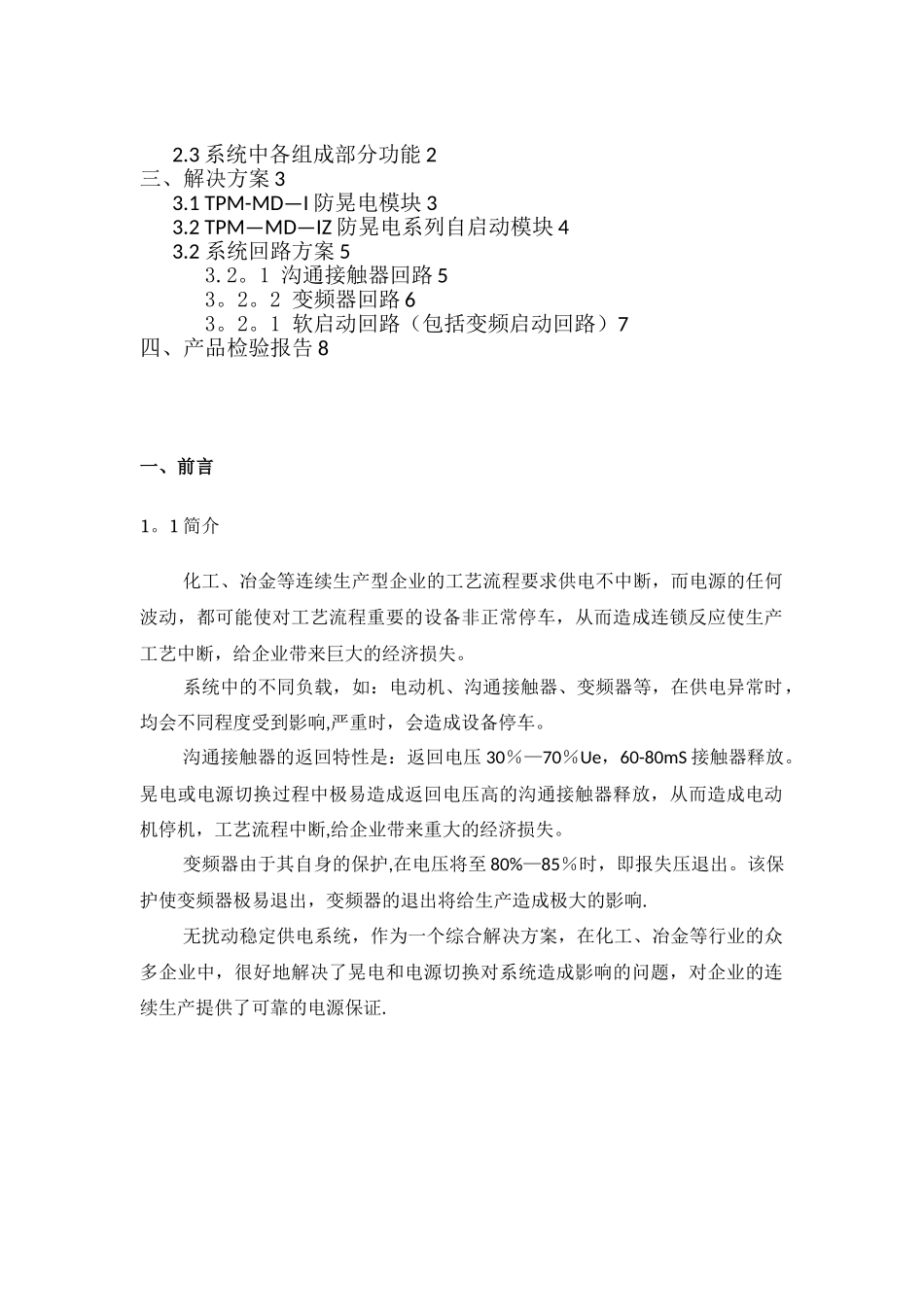

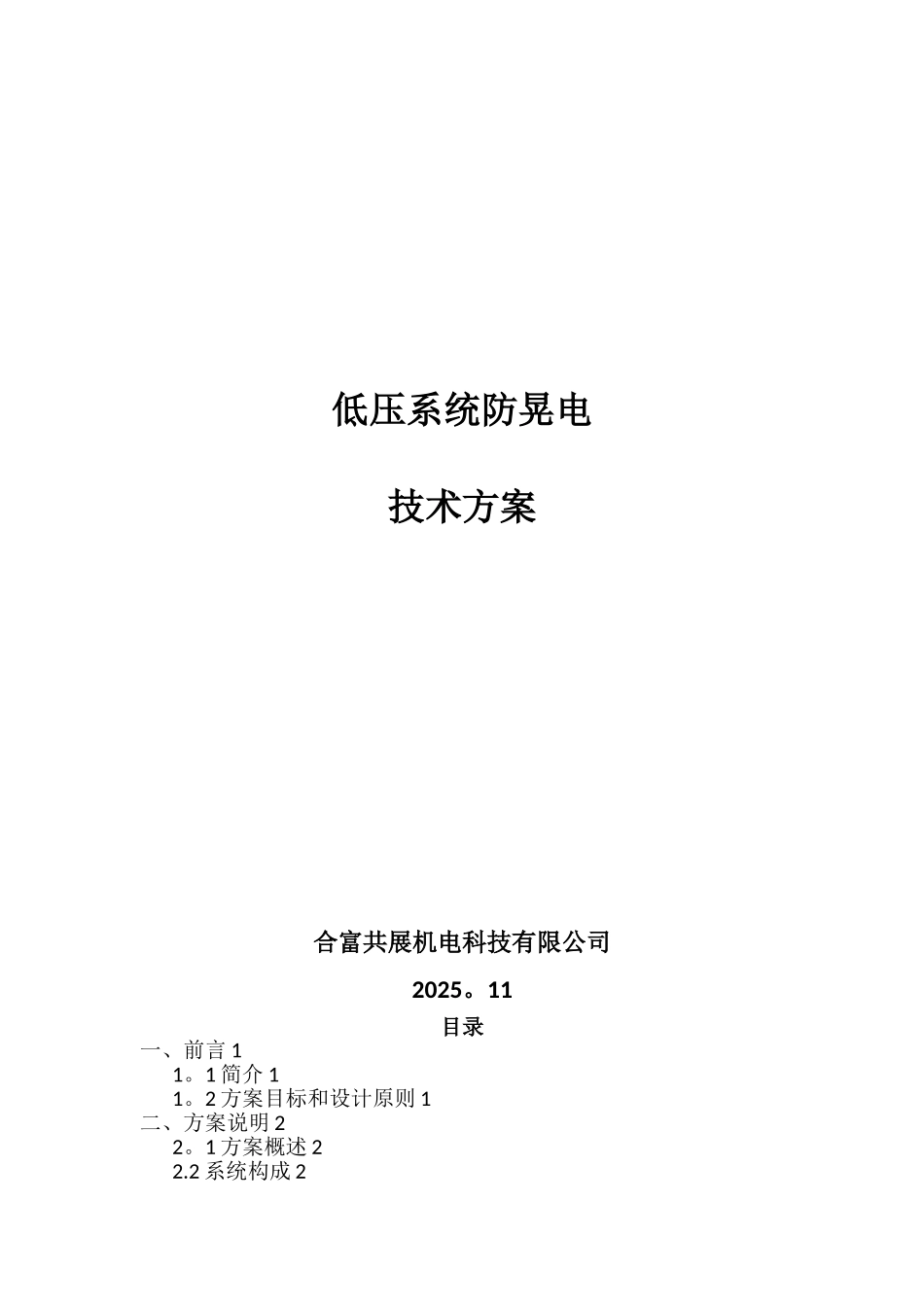

低压系统防晃电技术方案合富共展机电科技有限公司2025。11目录一、前言 11。1 简介 11。2 方案目标和设计原则 1二、方案说明 22。1 方案概述 22.2 系统构成 22.3 系统中各组成部分功能 2三、解决方案 33.1 TPM-MD—I 防晃电模块 33.2 TPM—MD—IZ 防晃电系列自启动模块 43.2 系统回路方案 53.2。1 沟通接触器回路 53。2。2 变频器回路 63。2。1 软启动回路（包括变频启动回路）7四、产品检验报告 8一、前言1。1 简介化工、冶金等连续生产型企业的工艺流程要求供电不中断，而电源的任何波动，都可能使对工艺流程重要的设备非正常停车，从而造成连锁反应使生产工艺中断，给企业带来巨大的经济损失。系统中的不同负载，如：电动机、沟通接触器、变频器等，在供电异常时，均会不同程度受到影响,严重时，会造成设备停车。沟通接触器的返回特性是：返回电压 30％—70％Ue，60-80mS 接触器释放。晃电或电源切换过程中极易造成返回电压高的沟通接触器释放，从而造成电动机停机，工艺流程中断,给企业带来重大的经济损失。变频器由于其自身的保护,在电压将至 80%—85％时，即报失压退出。该保护使变频器极易退出，变频器的退出将给生产造成极大的影响.无扰动稳定供电系统，作为一个综合解决方案，在化工、冶金等行业的众多企业中，很好地解决了晃电和电源切换对系统造成影响的问题，对企业的连续生产提供了可靠的电源保证.1.2 方案目标和设计原则无扰动稳定供电系统解决方案是以工艺流程的连续性为目的，在晃电和电源切换的过程中，最大限度保障设备不退出运行，生产过程不受电源波动的影响，母线段供电不中断，系统工艺流程无扰动。系统问题需要系统解决，仅靠某一种产品无法完全解决全部系统问题；根据系统中设备的特点配置解决方案，设备性质不同，解决方案也不应相同；以确保连续生产为目的，本方案所实行的所有措施均以保证工艺流程连续作为最终目标。二、方案说明2。1 方案概述引起供电电压异常的原因众多，如：系统晃电、外线路故障、相邻供电回路故障、内部设备故障等，诸多晃电因素都会引起沟通接触器的释放,当晃电结束，电源恢复正常后，接触器若无法重新吸合，电动机将中断运行.在重要的沟通接触器回路安装 TPM—MD-I 防晃电辅助电源模块，可以保证在设定的时间范围内接触器主触头不释放，其间系统电源恢复正常后，电动机连续运行，工艺流程不中断.在变频调速的变频器回路安装 TPM—MD—IZ 防晃电系列自启动...
