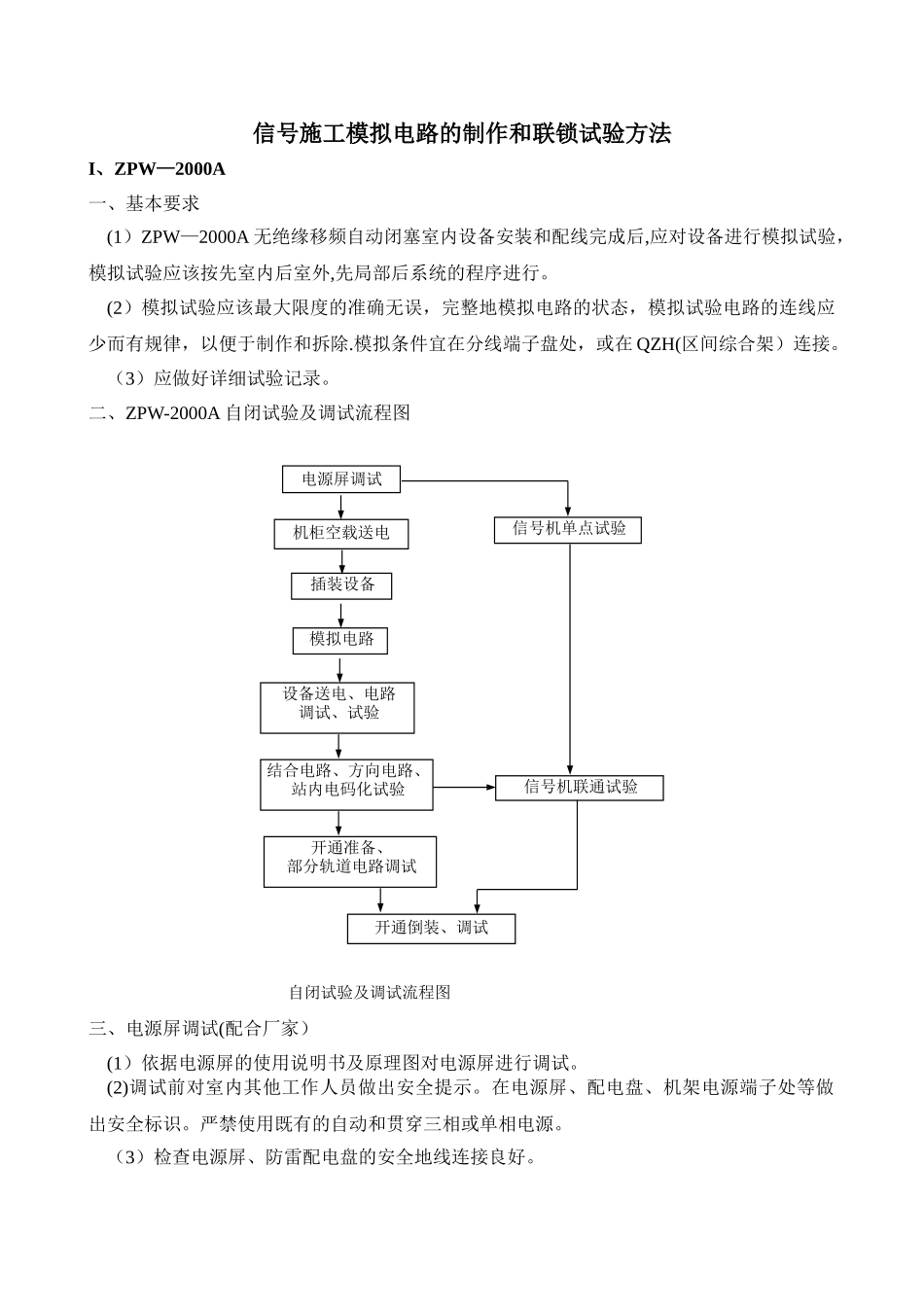

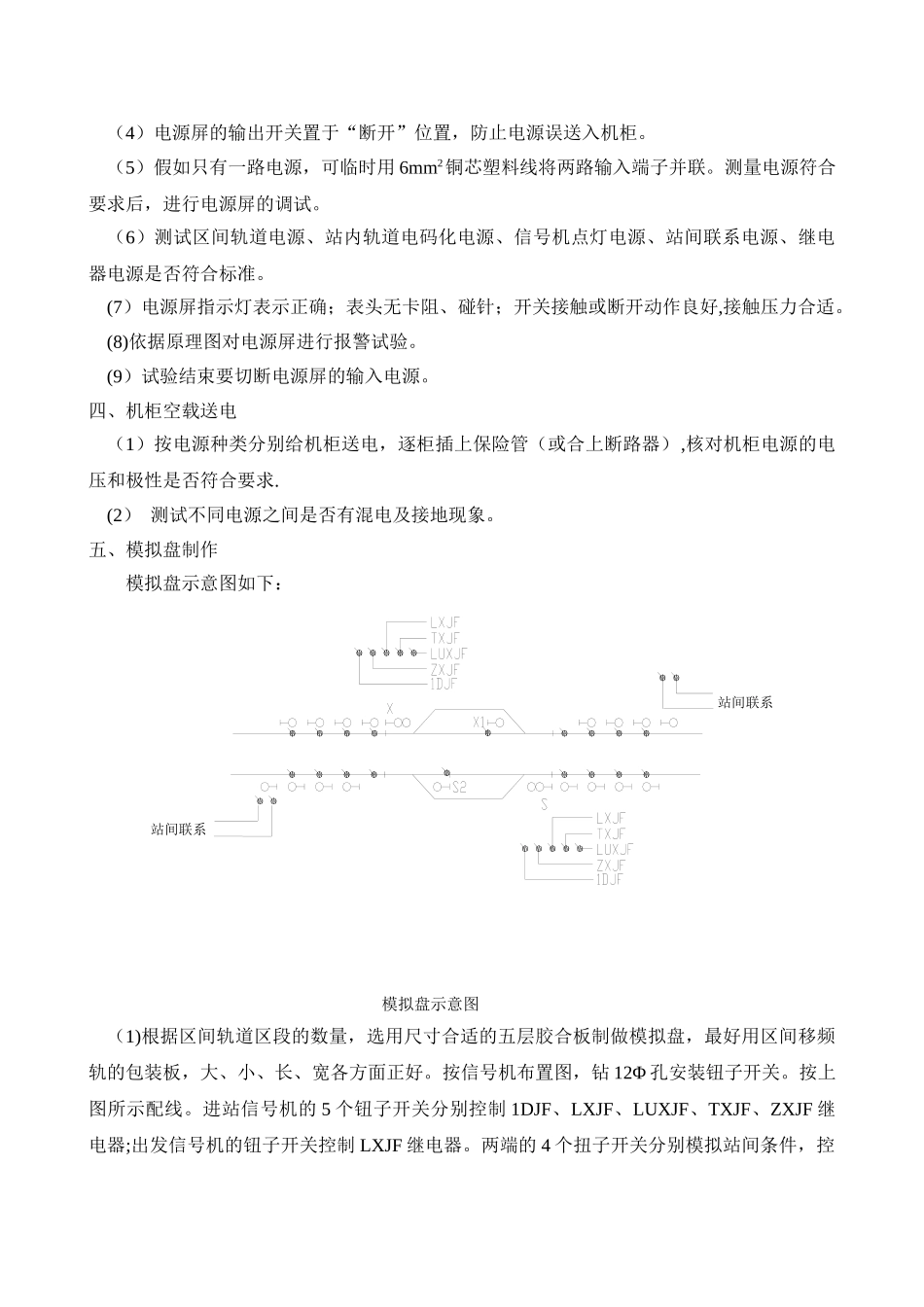

机柜空载送电插装设备模拟电路设备送电、电路调试、试验结合电路、方向电路、站内电码化试验信号机单点试验信号机联通试验开通准备、部分轨道电路调试开通倒装、调试电源屏调试信号施工模拟电路的制作和联锁试验方法I、ZPW—2000A一、基本要求(1）ZPW—2000A 无绝缘移频自动闭塞室内设备安装和配线完成后,应对设备进行模拟试验，模拟试验应该按先室内后室外,先局部后系统的程序进行。(2）模拟试验应该最大限度的准确无误，完整地模拟电路的状态，模拟试验电路的连线应少而有规律，以便于制作和拆除.模拟条件宜在分线端子盘处，或在 QZH(区间综合架）连接。（3）应做好详细试验记录。二、ZPW-2000A 自闭试验及调试流程图 自闭试验及调试流程图三、电源屏调试(配合厂家）(1）依据电源屏的使用说明书及原理图对电源屏进行调试。(2)调试前对室内其他工作人员做出安全提示。在电源屏、配电盘、机架电源端子处等做出安全标识。严禁使用既有的自动和贯穿三相或单相电源。（3）检查电源屏、防雷配电盘的安全地线连接良好。（4）电源屏的输出开关置于“断开”位置，防止电源误送入机柜。（5）假如只有一路电源，可临时用 6mm2铜芯塑料线将两路输入端子并联。测量电源符合要求后，进行电源屏的调试。（6）测试区间轨道电源、站内轨道电码化电源、信号机点灯电源、站间联系电源、继电器电源是否符合标准。(7）电源屏指示灯表示正确；表头无卡阻、碰针；开关接触或断开动作良好,接触压力合适。(8)依据原理图对电源屏进行报警试验。(9）试验结束要切断电源屏的输入电源。四、机柜空载送电（1）按电源种类分别给机柜送电，逐柜插上保险管（或合上断路器）,核对机柜电源的电压和极性是否符合要求.(2） 测试不同电源之间是否有混电及接地现象。五、模拟盘制作模拟盘示意图如下：模拟盘示意图（1)根据区间轨道区段的数量，选用尺寸合适的五层胶合板制做模拟盘，最好用区间移频轨的包装板，大、小、长、宽各方面正好。按信号机布置图，钻 12Φ 孔安装钮子开关。按上图所示配线。进站信号机的 5 个钮子开关分别控制 1DJF、LXJF、LUXJF、TXJF、ZXJF 继电器;出发信号机的钮子开关控制 LXJF 继电器。两端的 4 个扭子开关分别模拟站间条件，控站间联系站间联系制(离去方向)分界点信号机显示。（2）进站、出发信号机处的各个复示继电器按下图所示电路图配线。 复示继电器励磁原理图（3)点灯模拟试验电路制作：可直接在分线柜相应通过信号机端子 L 与 LH...
