倾斜桩基础施工专项方案实例

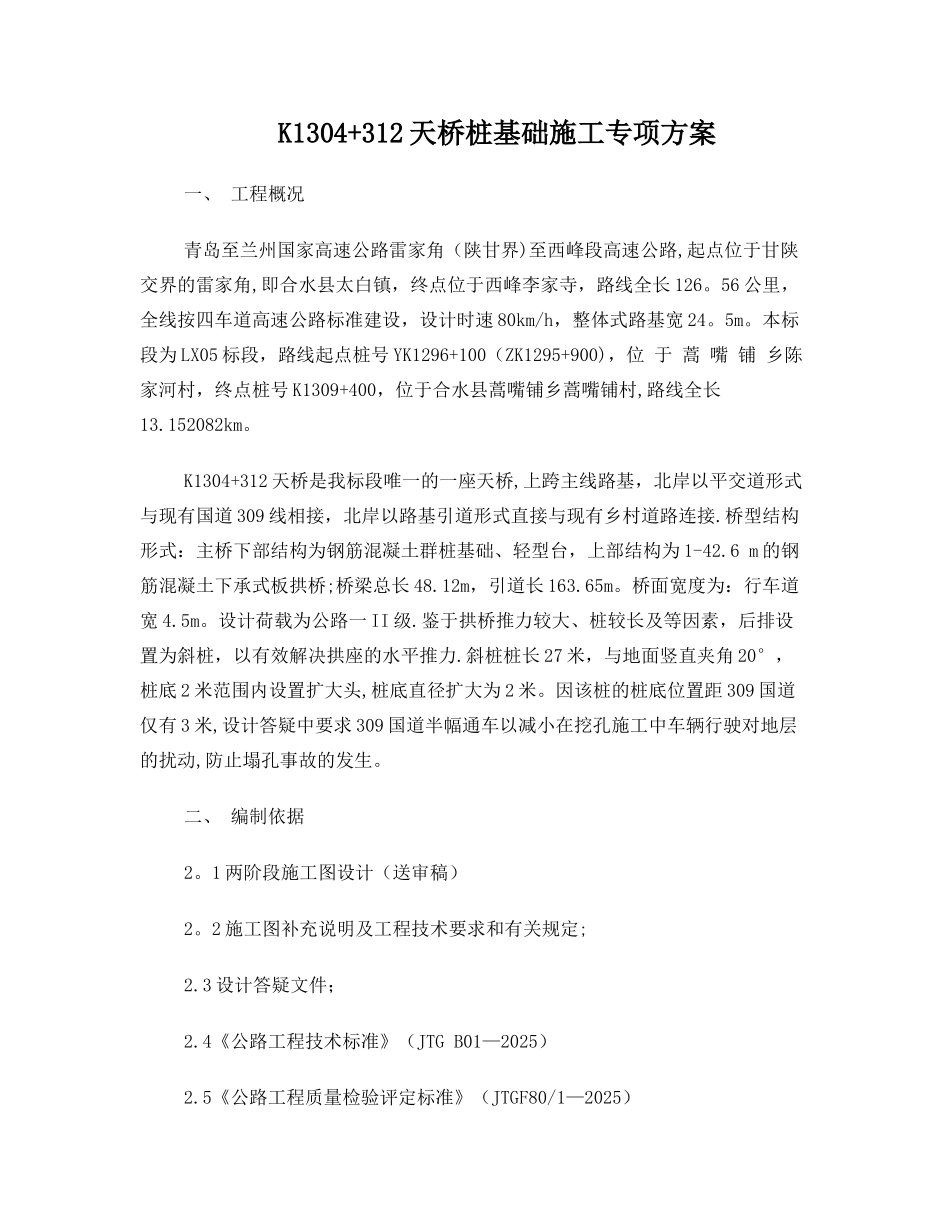

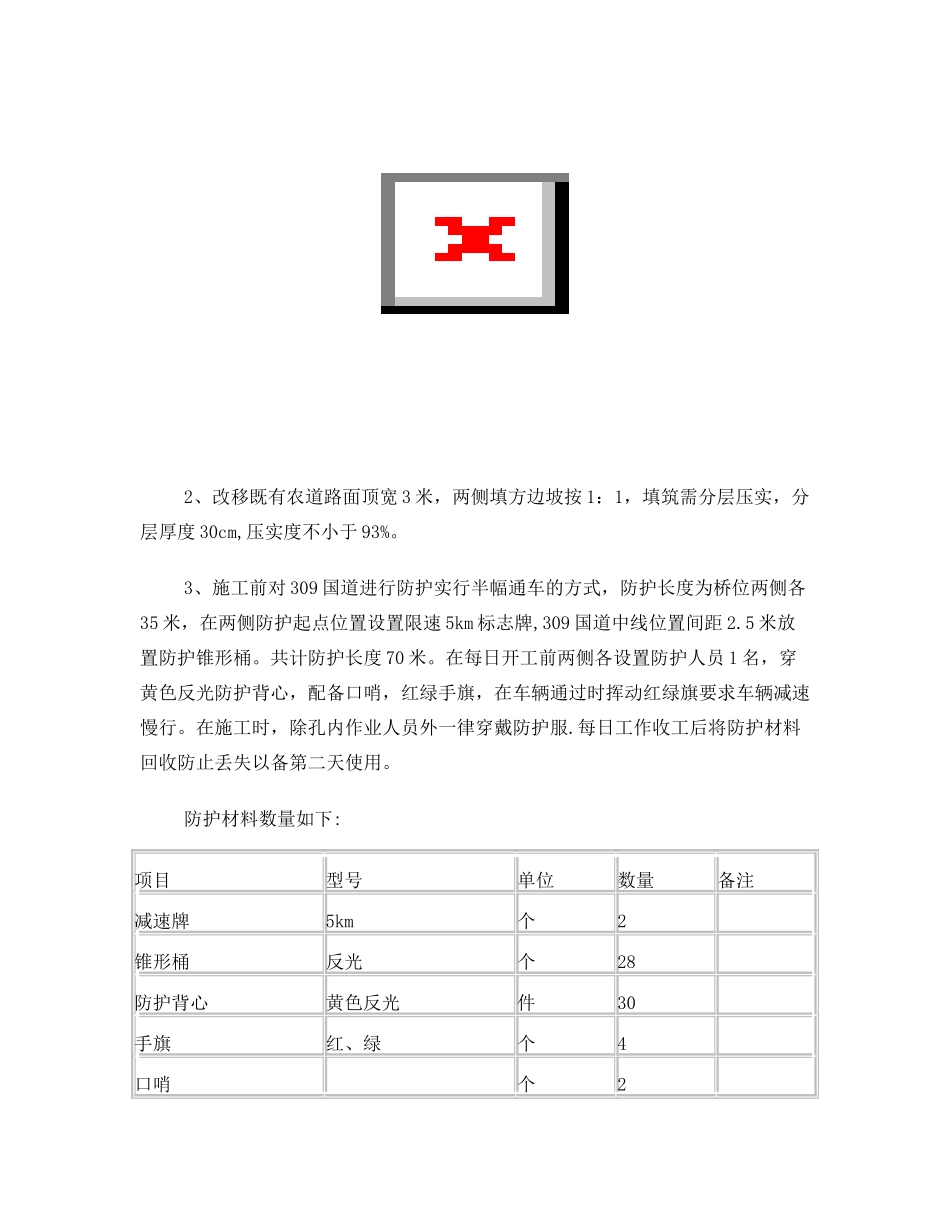

K1304+312 天桥桩基础施工专项方案一、 工程概况青岛至兰州国家高速公路雷家角（陕甘界)至西峰段高速公路,起点位于甘陕交界的雷家角,即合水县太白镇，终点位于西峰李家寺，路线全长 126。56 公里，全线按四车道高速公路标准建设，设计时速 80km/h，整体式路基宽 24。5m。本标段为 LX05 标段，路线起点桩号 YK1296+100（ZK1295+900)，位 于 蒿 嘴 铺 乡陈家河村，终点桩号 K1309+400，位于合水县蒿嘴铺乡蒿嘴铺村,路线全长13.152082km。K1304+312 天桥是我标段唯一的一座天桥,上跨主线路基，北岸以平交道形式与现有国道 309 线相接，北岸以路基引道形式直接与现有乡村道路连接.桥型结构形式：主桥下部结构为钢筋混凝土群桩基础、轻型台，上部结构为 1-42.6 m 的钢筋混凝土下承式板拱桥;桥梁总长 48.12m，引道长 163.65m。桥面宽度为：行车道宽 4.5m。设计荷载为公路一 II 级.鉴于拱桥推力较大、桩较长及等因素，后排设置为斜桩，以有效解决拱座的水平推力.斜桩桩长 27 米，与地面竖直夹角 20°，桩底 2 米范围内设置扩大头,桩底直径扩大为 2 米。因该桩的桩底位置距 309 国道仅有 3 米,设计答疑中要求 309 国道半幅通车以减小在挖孔施工中车辆行驶对地层的扰动,防止塌孔事故的发生。二、 编制依据2。1 两阶段施工图设计（送审稿）2。2 施工图补充说明及工程技术要求和有关规定;2.3 设计答疑文件；2.4《公路工程技术标准》（JTG B01—2025）2.5《公路工程质量检验评定标准》（JTGF80/1—2025）2。6《公路桥涵施工技术法律规范》（JTJ041-2000)三、 施工工艺、方法3.1 施工工艺流程图：3。2 309 国道、乡村农道改移方案1、该桥桥台位置处于乡村农道的中线位置,挖孔桩开挖后影响村民的正常通行,在将既有农道该移后在进行 1#桥台的挖孔桩施工.改移农道见下图：2、改移既有农道路面顶宽 3 米，两侧填方边坡按 1：1，填筑需分层压实，分层厚度 30cm,压实度不小于 93%。3、施工前对 309 国道进行防护实行半幅通车的方式，防护长度为桥位两侧各35 米，在两侧防护起点位置设置限速 5km 标志牌,309 国道中线位置间距 2.5 米放置防护锥形桶。共计防护长度 70 米。在每日开工前两侧各设置防护人员 1 名，穿黄色反光防护背心，配备口哨，红绿手旗，在车辆通过时挥动红绿旗要求车辆减速慢行。在施工时，除孔内作业人员外一律穿戴防护服.每日工作收工后将防护材料回收防止丢失以备第二天使用。...
