元谋县朱布钢筋混凝土板桥施工组织设计

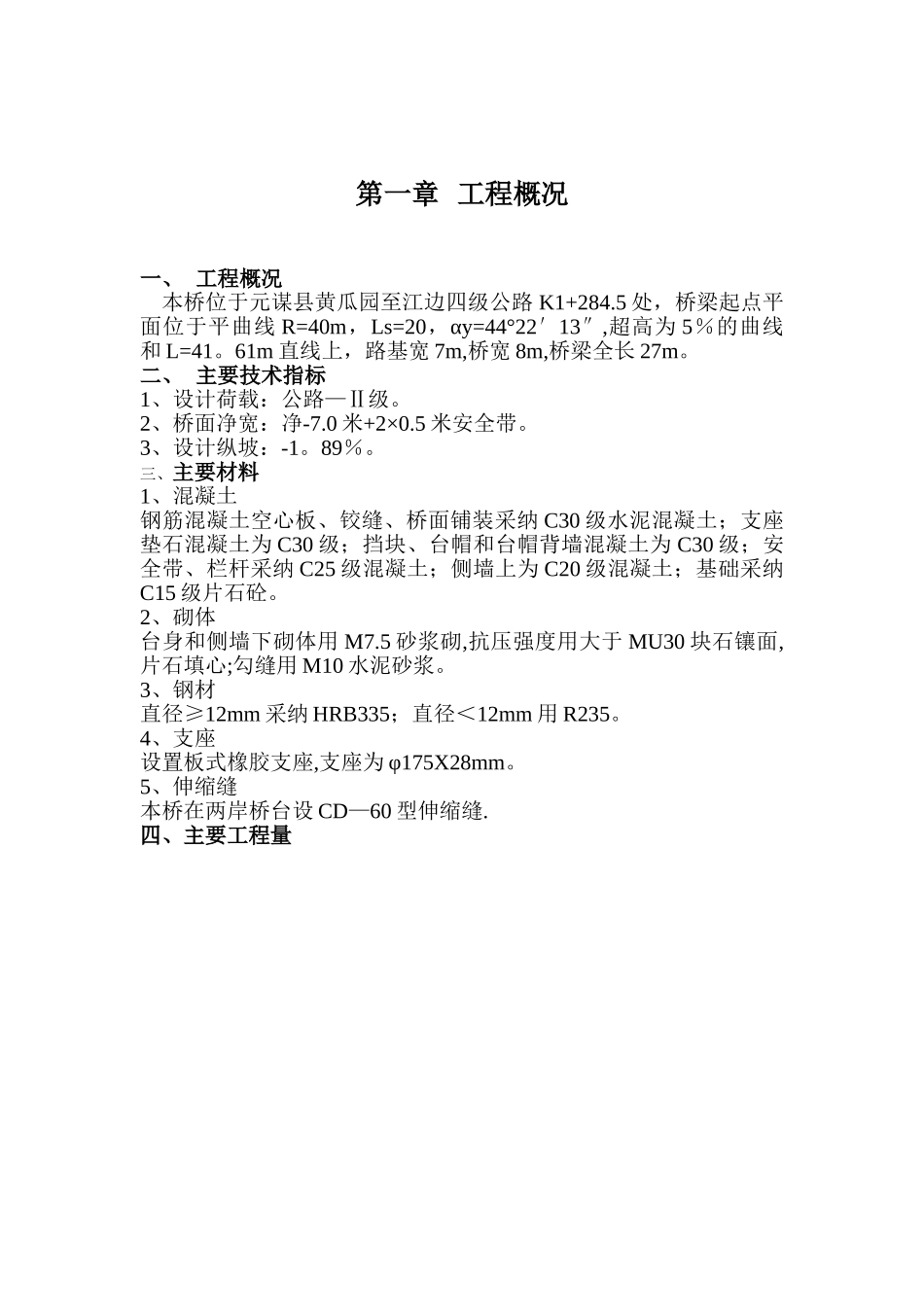

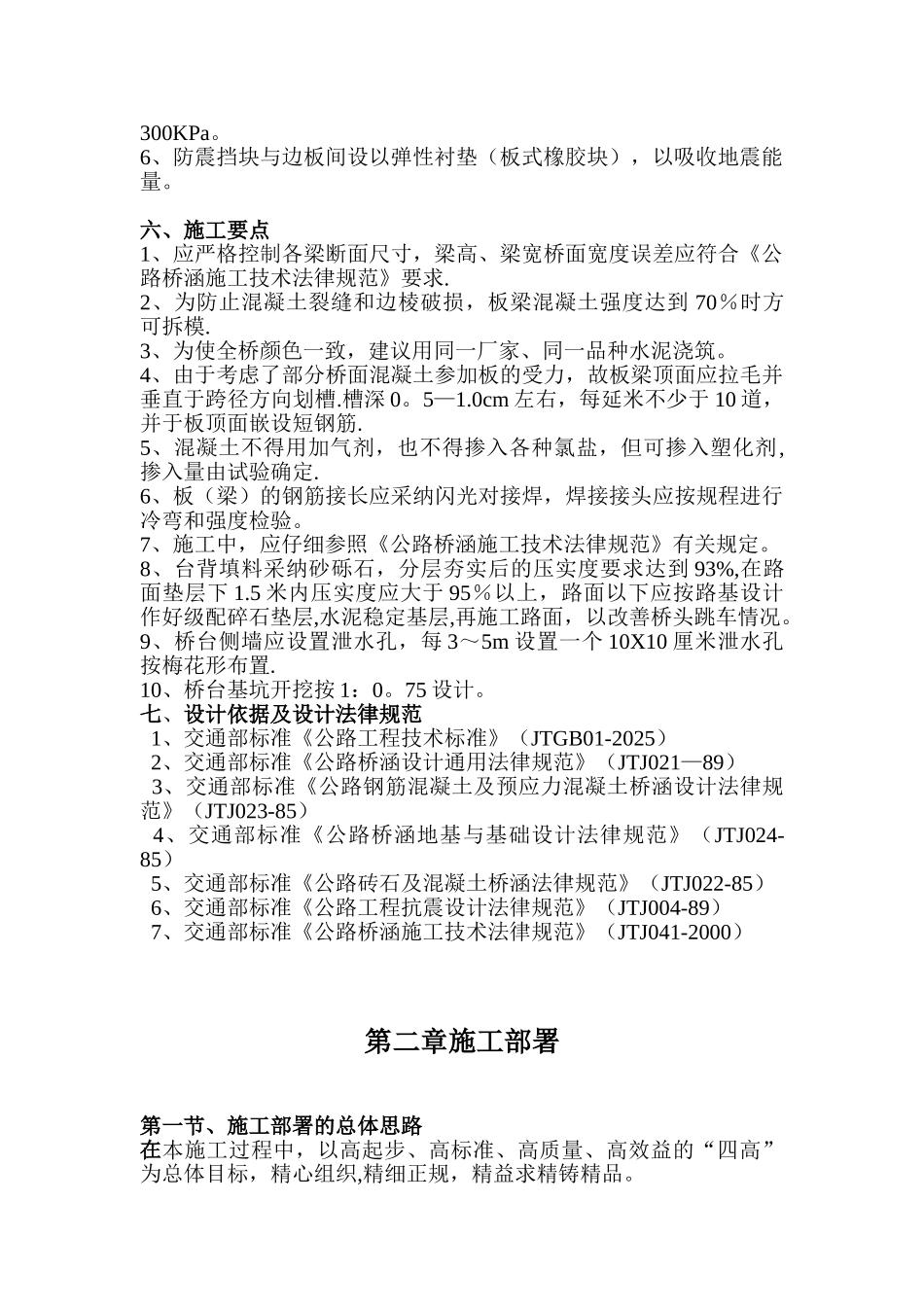

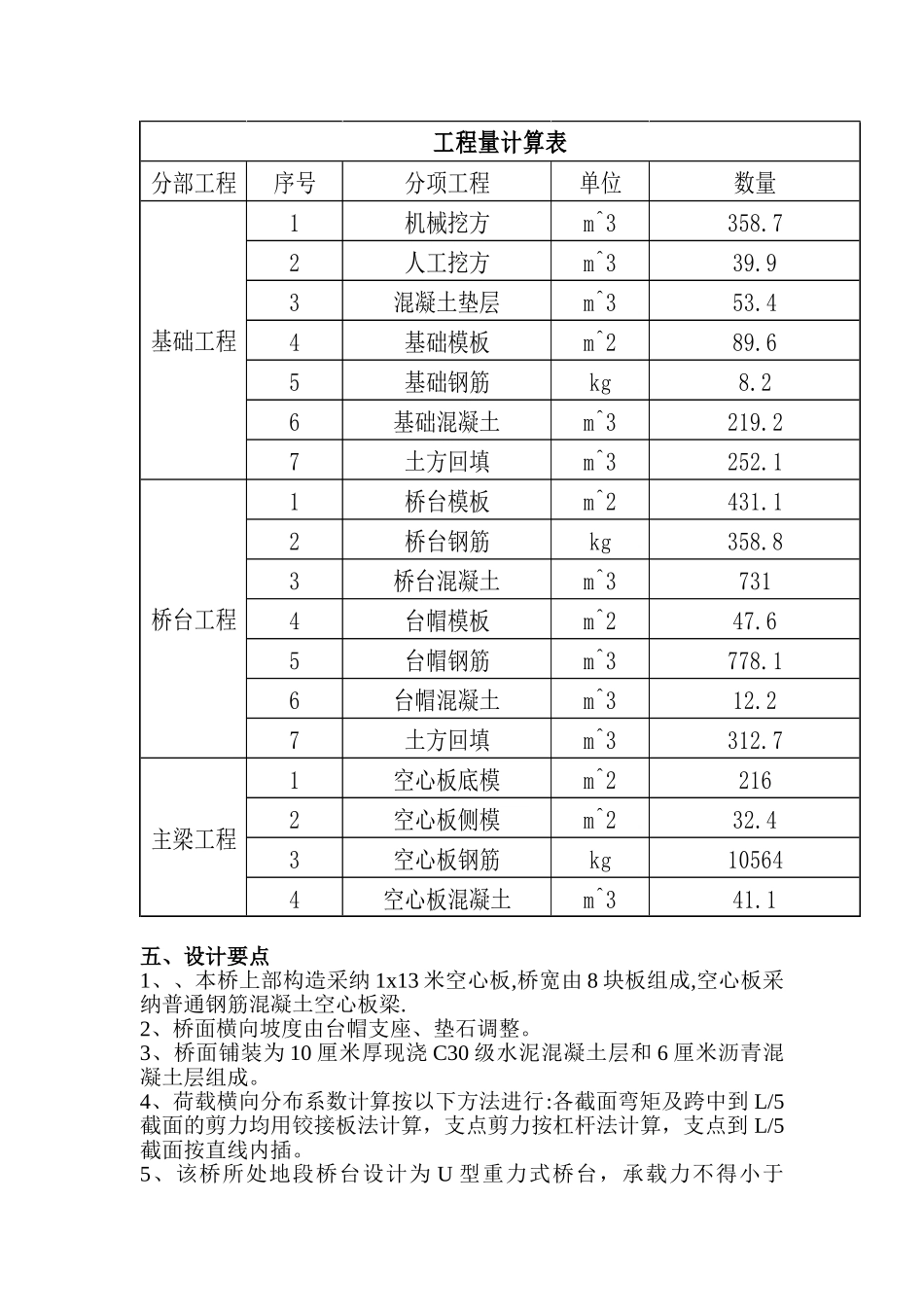

第一章 工程概况一、 工程概况本桥位于元谋县黄瓜园至江边四级公路 K1+284.5 处，桥梁起点平面位于平曲线 R=40m，Ls=20，αy=44°22′13″,超高为 5％的曲线和 L=41。61m 直线上，路基宽 7m,桥宽 8m,桥梁全长 27m。二、 主要技术指标1、设计荷载：公路—Ⅱ级。2、桥面净宽：净-7.0 米+2×0.5 米安全带。3、设计纵坡：-1。89％。三、主要材料1、混凝土钢筋混凝土空心板、铰缝、桥面铺装采纳 C30 级水泥混凝土；支座垫石混凝土为 C30 级；挡块、台帽和台帽背墙混凝土为 C30 级；安全带、栏杆采纳 C25 级混凝土；侧墙上为 C20 级混凝土；基础采纳C15 级片石砼。2、砌体台身和侧墙下砌体用 M7.5 砂浆砌,抗压强度用大于 MU30 块石镶面,片石填心;勾缝用 M10 水泥砂浆。3、钢材直径≥12mm 采纳 HRB335；直径＜12mm 用 R235。4、支座设置板式橡胶支座,支座为 φ175X28mm。5、伸缩缝本桥在两岸桥台设 CD—60 型伸缩缝.四、主要工程量分部工程序号分项工程单位数量1机械挖方m^3358.72人工挖方m^339.93混凝土垫层m^353.44基础模板m^289.65基础钢筋kg8.26基础混凝土m^3219.27土方回填m^3252.11桥台模板m^2431.12桥台钢筋kg358.83桥台混凝土m^37314台帽模板m^247.65台帽钢筋m^3778.16台帽混凝土m^312.27土方回填m^3312.71空心板底模m^22162空心板侧模m^232.43空心板钢筋kg105644空心板混凝土m^341.1工程量计算表桥台工程主梁工程基础工程五、设计要点1、、本桥上部构造采纳 1x13 米空心板,桥宽由 8 块板组成,空心板采纳普通钢筋混凝土空心板梁.2、桥面横向坡度由台帽支座、垫石调整。3、桥面铺装为 10 厘米厚现浇 C30 级水泥混凝土层和 6 厘米沥青混凝土层组成。4、荷载横向分布系数计算按以下方法进行:各截面弯矩及跨中到 L/5截面的剪力均用铰接板法计算，支点剪力按杠杆法计算，支点到 L/5截面按直线内插。5、该桥所处地段桥台设计为 U 型重力式桥台，承载力不得小于300KPa。6、防震挡块与边板间设以弹性衬垫（板式橡胶块），以吸收地震能量。六、施工要点1、应严格控制各梁断面尺寸，梁高、梁宽桥面宽度误差应符合《公路桥涵施工技术法律规范》要求.2、为防止混凝土裂缝和边棱破损，板梁混凝土强度达到 70％时方可拆模.3、为使全桥颜色一致，建议用同一厂家、同一品种水泥浇筑。4、由于考虑了部分桥面混凝土参加板的受力，故板梁顶面应拉毛并垂直于跨径方向划槽.槽深 0。5—1.0cm 左右，每延米不少于...
