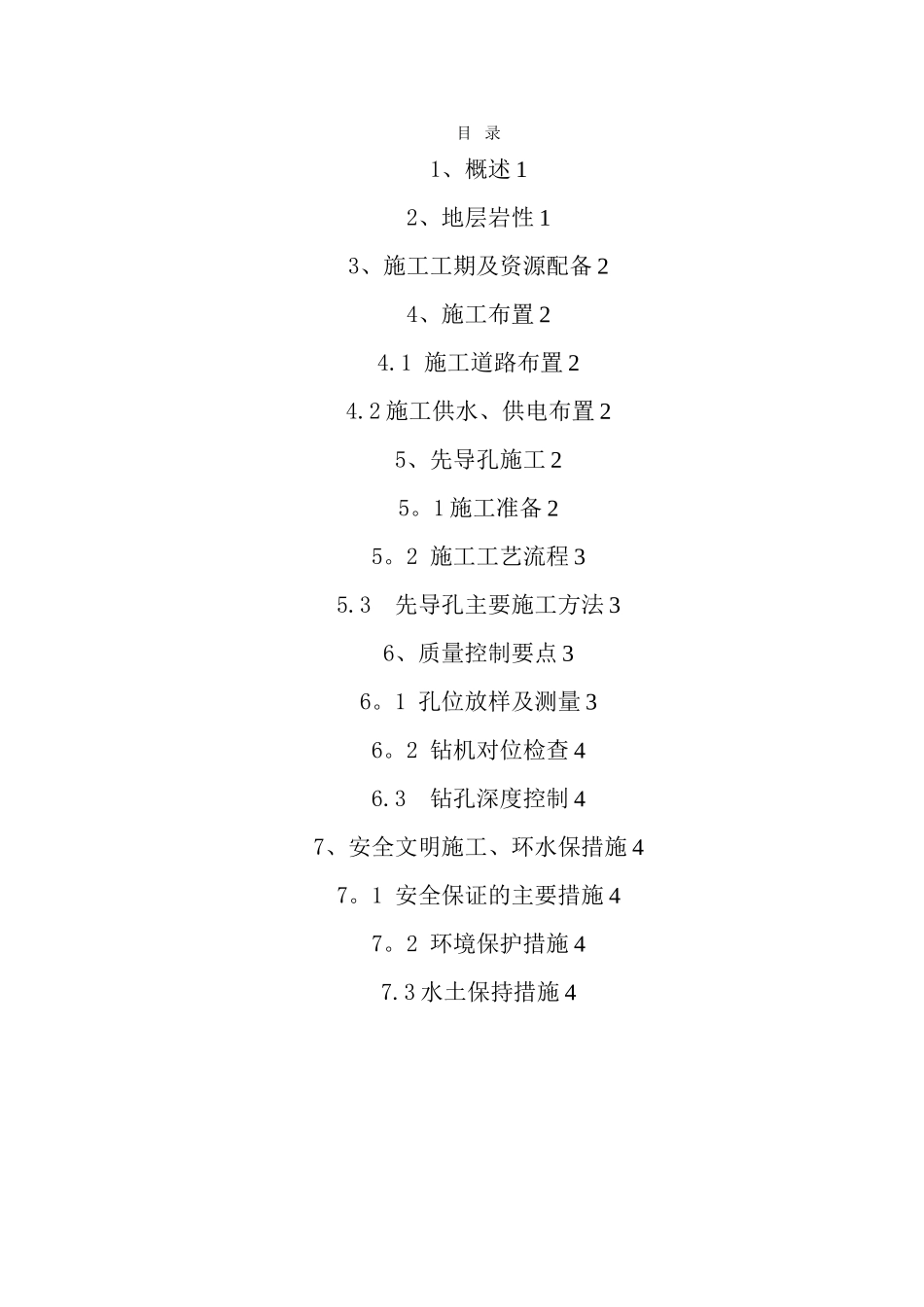

目 录1、概述 12、地层岩性 13、施工工期及资源配备 24、施工布置 24
1 施工道路布置 24
2 施工供水、供电布置 25、先导孔施工 25
1 施工准备 25
2 施工工艺流程 35
3 先导孔主要施工方法 36、质量控制要点 36
1 孔位放样及测量 36
2 钻机对位检查 46
3 钻孔深度控制 47、安全文明施工、环水保措施 47
1 安全保证的主要措施 47
2 环境保护措施 47

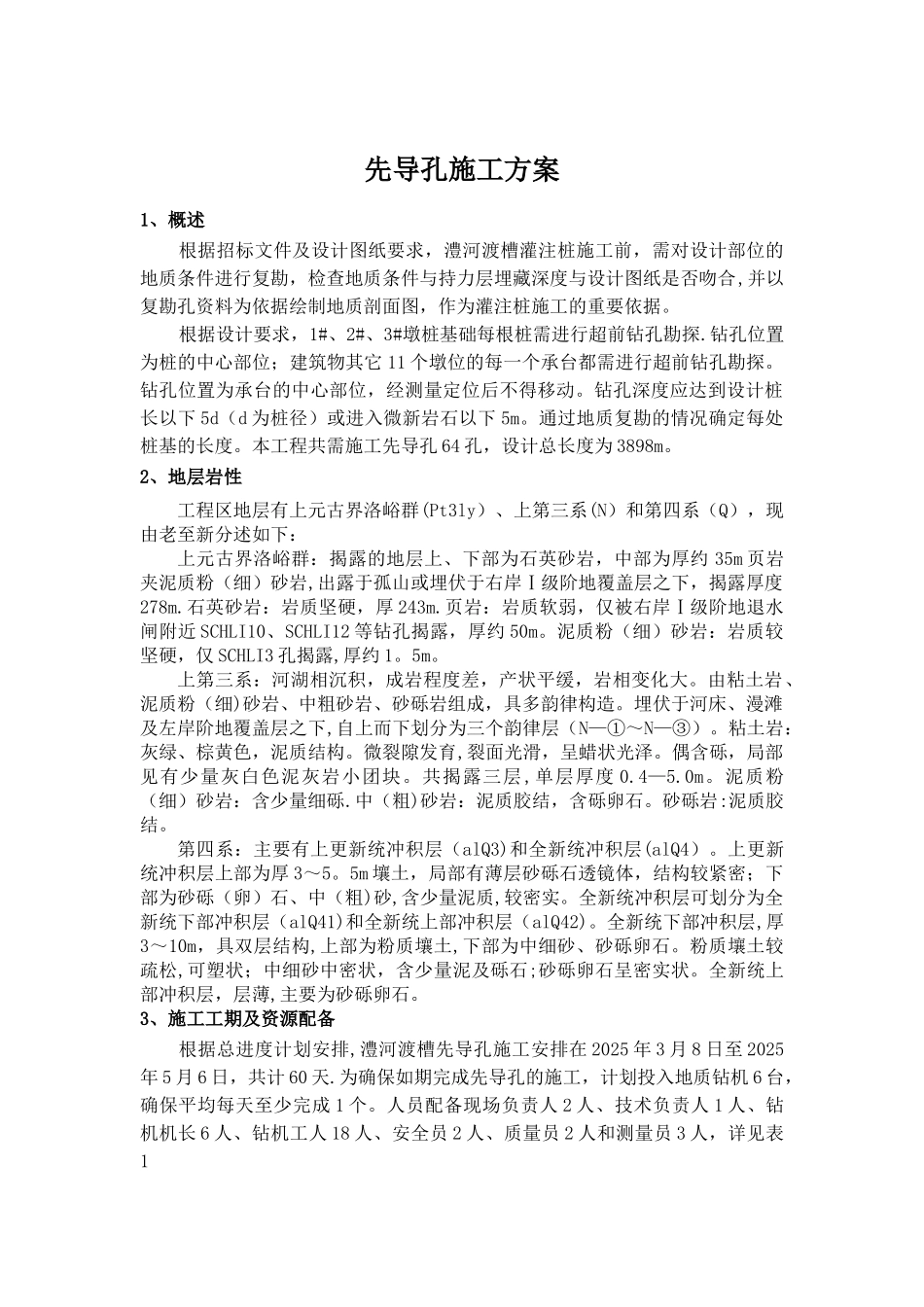

3 水土保持措施 4先导孔施工方案1、概述根据招标文件及设计图纸要求，澧河渡槽灌注桩施工前，需对设计部位的地质条件进行复勘，检查地质条件与持力层埋藏深度与设计图纸是否吻合,并以复勘孔资料为依据绘制地质剖面图，作为灌注桩施工的重要依据
根据设计要求，1#、2#、3#墩桩基础每根桩需进行超前钻孔勘探
钻孔位置为桩的中心部位；建筑物其它 11 个墩位的每一个承台都需进行超前钻孔勘探
钻孔位置为承台的中心部位，经测量定位后不得移动
钻孔深度应达到设计桩长以下 5d（d 为桩径）或进入微新岩石以下 5m
通过地质复勘的情况确定每处桩基的长度
本工程共需施工先导孔 64 孔，设计总长度为 3898m
2、地层岩性工程区地层有上元古界洛峪群(Pt3ly）、上第三系(N）和第四系（Q），现由老至新分述如下：上元古界洛峪群：揭露的地层上、下部为石英砂岩，中部为厚约 35m 页岩夹泥质粉（细）砂岩,出露于孤山或埋伏于右岸Ⅰ级阶地覆盖层之下，揭露厚度278m
石英砂岩：岩质坚硬，厚 243m
页岩：岩质软弱，仅被右岸Ⅰ级阶地退水闸附近 SCHLI10、SCHLI12 等钻孔揭露，厚约 50m
泥质粉（细）砂岩：岩质较坚硬，仅 SCHLI3 孔揭露,厚约 1
上第三系：河湖相沉积，成岩程度差，产状平缓，岩相变化大
由粘土岩、泥质粉（细)砂岩、中粗砂岩、砂砾岩组成，具多韵律构造
埋伏于河床、漫滩
