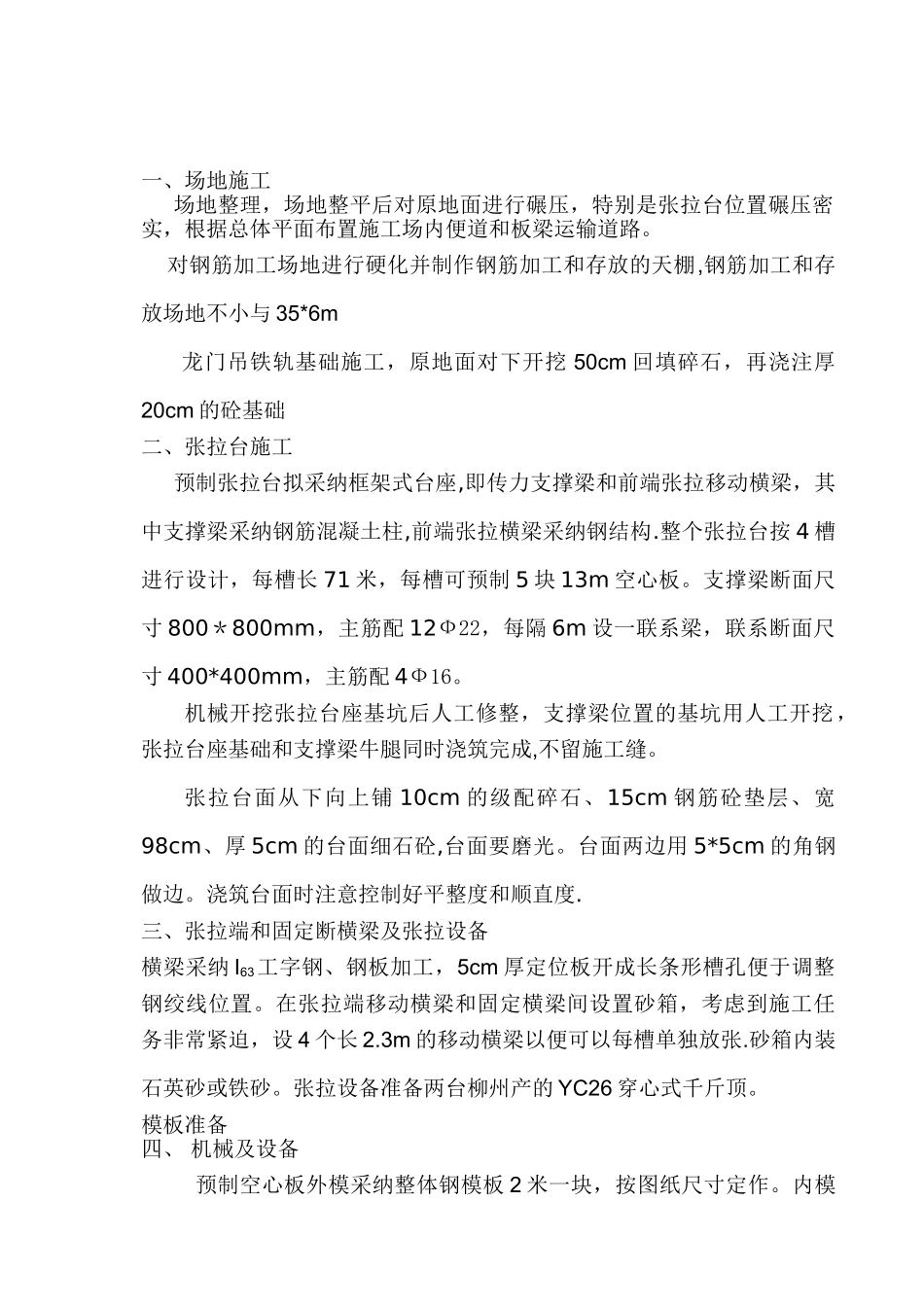

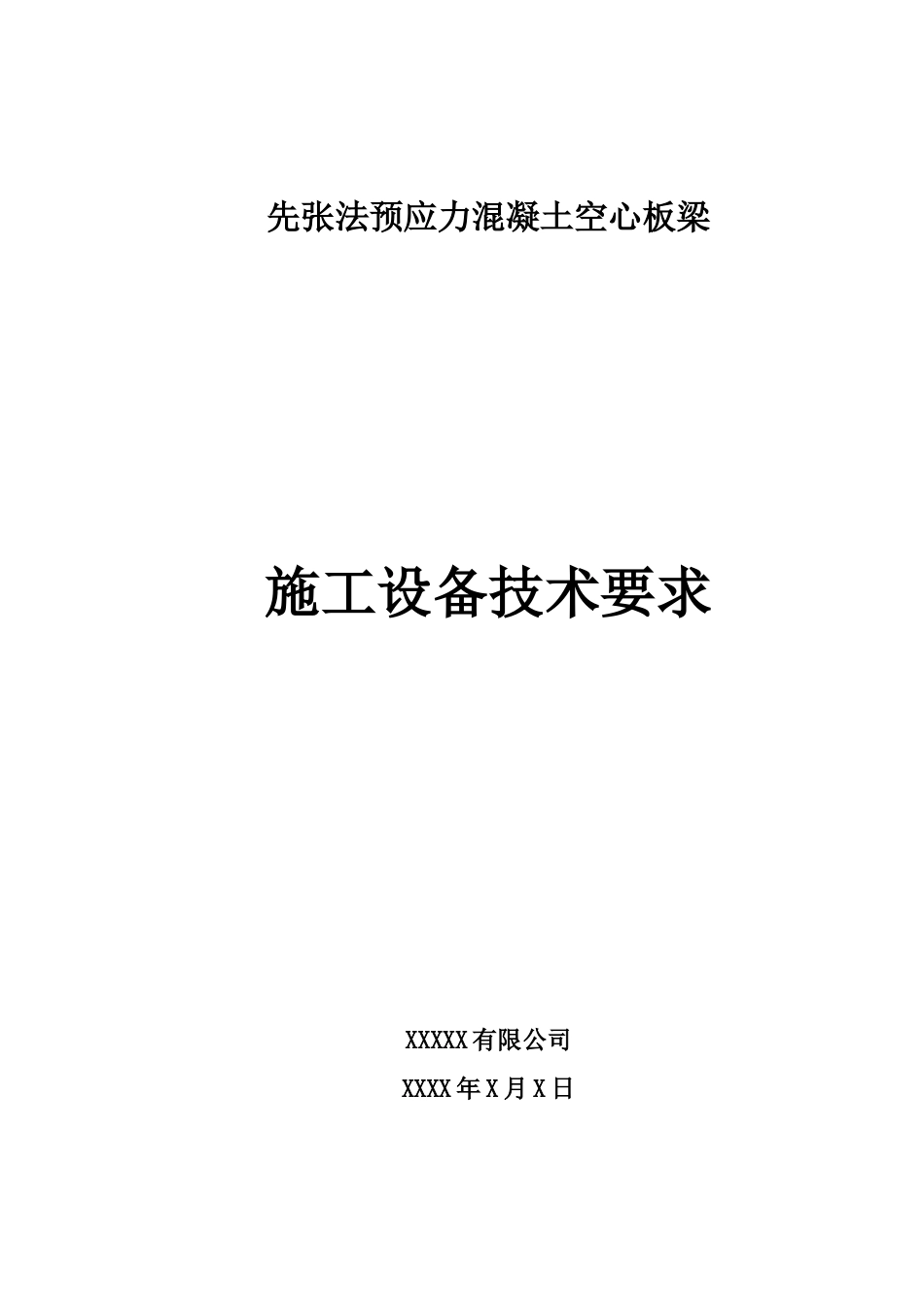

先张法预应力混凝土空心板梁施工设备技术要求XXXXX 有限公司XXXX 年 X 月 X 日一、场地施工场地整理，场地整平后对原地面进行碾压，特别是张拉台位置碾压密实，根据总体平面布置施工场内便道和板梁运输道路。 对钢筋加工场地进行硬化并制作钢筋加工和存放的天棚,钢筋加工和存放场地不小与 35*6m 龙门吊铁轨基础施工，原地面对下开挖 50cm 回填碎石，再浇注厚20cm 的砼基础二、张拉台施工预制张拉台拟采纳框架式台座,即传力支撑梁和前端张拉移动横梁，其中支撑梁采纳钢筋混凝土柱,前端张拉横梁采纳钢结构.整个张拉台按 4 槽进行设计，每槽长 71 米，每槽可预制 5 块 13m 空心板。支撑梁断面尺寸 800＊800mm，主筋配 12Ф22，每隔 6m 设一联系梁，联系断面尺寸 400*400mm，主筋配 4Ф16。机械开挖张拉台座基坑后人工修整，支撑梁位置的基坑用人工开挖，张拉台座基础和支撑梁牛腿同时浇筑完成,不留施工缝。张拉台面从下向上铺 10cm 的级配碎石、15cm 钢筋砼垫层、宽98cm、厚 5cm 的台面细石砼,台面要磨光。台面两边用 5*5cm 的角钢做边。浇筑台面时注意控制好平整度和顺直度.三、张拉端和固定断横梁及张拉设备横梁采纳 I63工字钢、钢板加工，5cm 厚定位板开成长条形槽孔便于调整钢绞线位置。在张拉端移动横梁和固定横梁间设置砂箱，考虑到施工任务非常紧迫，设 4 个长 2.3m 的移动横梁以便可以每槽单独放张.砂箱内装石英砂或铁砂。张拉设备准备两台柳州产的 YC26 穿心式千斤顶。模板准备四、 机械及设备预制空心板外模采纳整体钢模板 2 米一块，按图纸尺寸定作。内模为特种气胶囊，底模为 5cm 厚水磨石板,用小角钢包边. 龙门吊到专业生产厂家定购两台，每台的起吊能力是 30T。 机具名称 型号 数量 备注 千斤顶 26T 2 台 电焊机 2 台 弯筋机 1 台 切筋机 1 台 五、 空心板预制施工工艺 1、 张拉设备及锚夹具 用两台 YC26 穿心式千斤顶，配套高压油泵两台，用油压表控制应力，,高压油泵为液压式千斤顶的动力操纵部分，其额定压力大于千斤顶的额定压力,压力表读数与张拉力的关系如下； PU=Ny/Au PU—-压力表读数 Mpa Ny-—预应力钢绞线的张拉力(N） Au-—张拉设备的工作油压面积（mm2） Ny=δk＊Ag δk——张拉控制应力 δk=1339Mpa Ag——钢绞线截面积 Ag=98。71mm2 设备进场使用前必须经过指定的技术监督部门校核，并在使用前调试,为保证设备良好状态,建立定期检...
