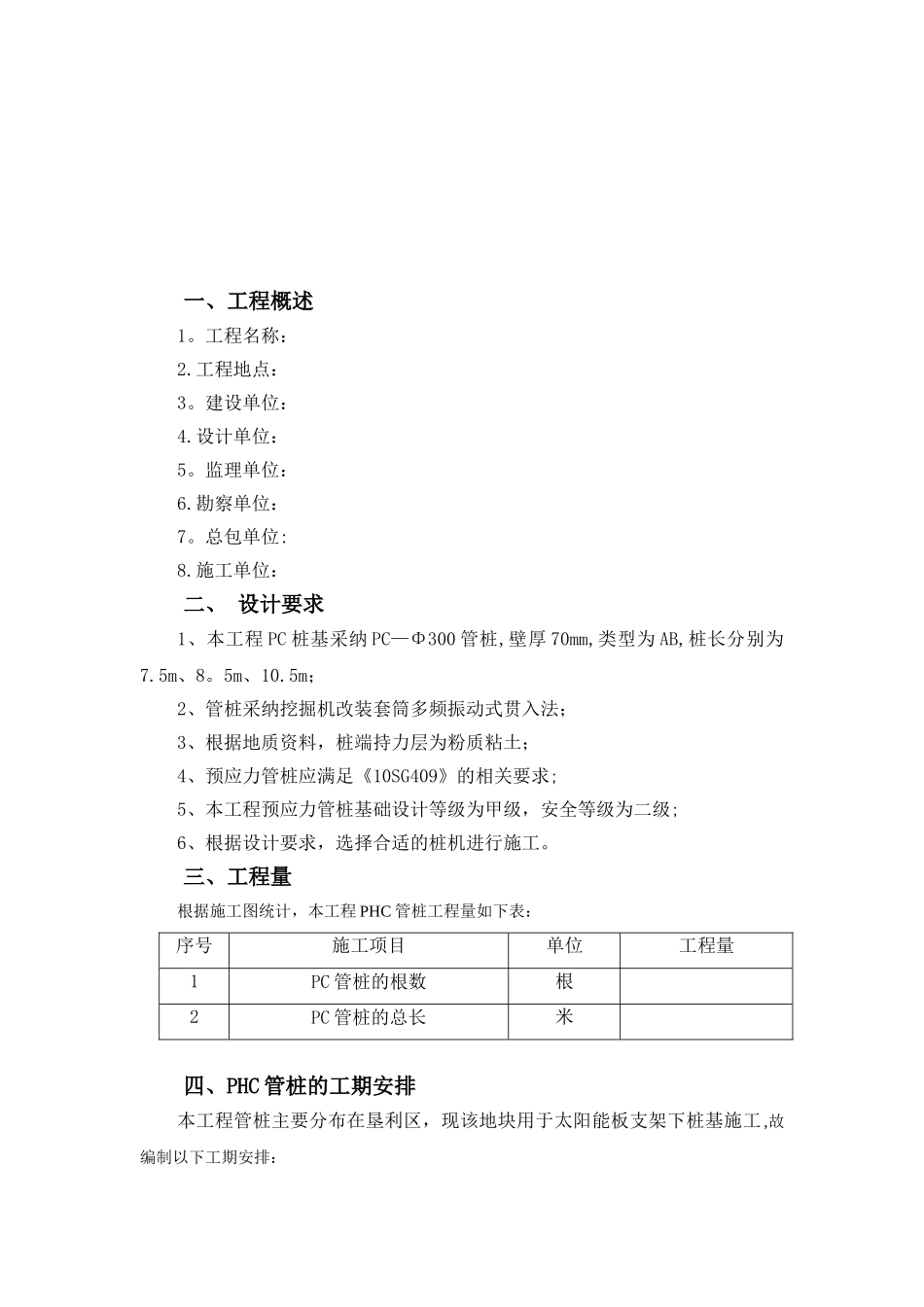

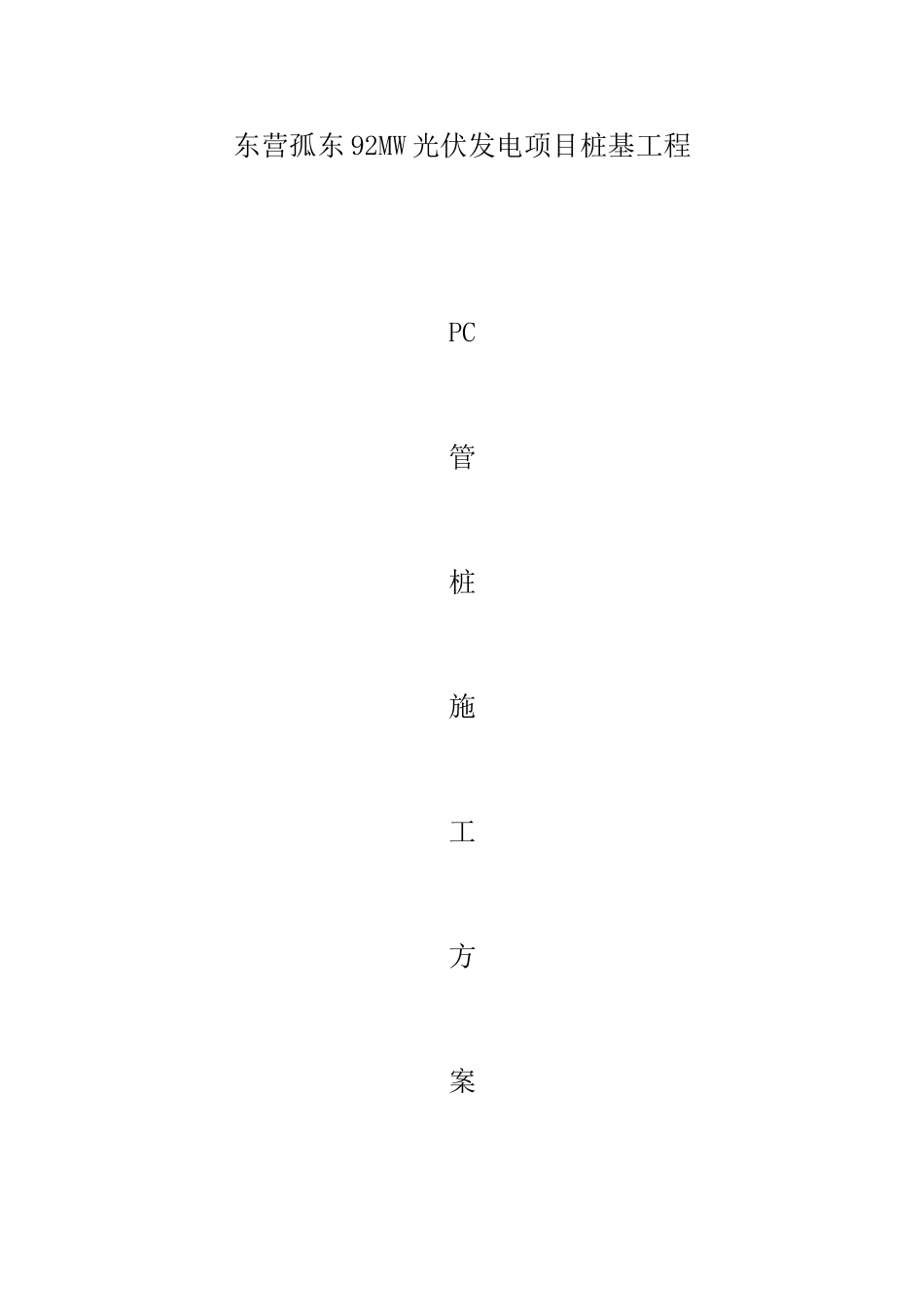

东营孤东 92MW 光伏发电项目桩基工程PC管桩施工方案东营清洁能源有限公司目录一、工程概述二、设计要求三、工程量四、PC 管桩的工期安排五、施工方案六、安全保护措施七、质量保证措施八、施工现场文明施工管理措施九、环境保证措施一、工程概述1。工程名称：2.工程地点：3。建设单位：4.设计单位：5。监理单位：6.勘察单位：7。总包单位:8.施工单位：二、 设计要求1、本工程 PC 桩基采纳 PC—Φ300 管桩,壁厚 70mm,类型为 AB,桩长分别为7.5m、8。5m、10.5m；2、管桩采纳挖掘机改装套筒多频振动式贯入法；3、根据地质资料，桩端持力层为粉质粘土；4、预应力管桩应满足《10SG409》的相关要求;5、本工程预应力管桩基础设计等级为甲级，安全等级为二级;6、根据设计要求，选择合适的桩机进行施工。三、工程量根据施工图统计，本工程 PHC 管桩工程量如下表：序号施工项目单位工程量1PC 管桩的根数根2PC 管桩的总长米四、PHC 管桩的工期安排本工程管桩主要分布在垦利区，现该地块用于太阳能板支架下桩基施工 ,故编制以下工期安排：序号工作内容日历天数备注1PC 管桩五、施工方案1、施工要求（1）、宜在正式开工前按设计试桩要求进行试打桩,通过试打桩取得正式施打所需要的有关控制数据,尤其是需要送桩的贯入控制值；(2）、管桩起吊就位插入地面时的垂直度偏差不得大于 0。5％，并宜用长条水准尺或其他测量仪器校正，必要时，宜拔出重插;（3）、管桩施打过程中，桩帽和桩身的中心线应重合。当桩身倾斜超过0.8％时，应找出原因并设法纠正,当桩尖进入硬土层后，严禁用桩帽强行回扳的方法纠偏;（4）、在较厚的粘土、粉质粘土层中施打管桩，不宜采纳大流水打桩施工法，宜将每根桩一次性打到底,尽量减少中间休歇时间；（5）、打桩时应由专职记录员及时准确地填写管桩施工记录表;（6)、遇下列情况之一应暂停打桩，并及时与设计、监理等有关人员讨论处理：贯入度突变；桩头混凝土剥落、破裂；桩身突然倾斜、跑位；地面明显隆起、邻桩上浮或位移过大；总锤击数超过《10SG409》规定值；桩身回弹曲线不规则.(7）、打桩的最后贯入度应在下列条件下测量：桩头完好无损、震动锤跳动正常，桩帽及桩身中心线重合，桩帽衬垫厚度等正常,打桩结束前立即测定。2、 施工准备（1）测量放线按施工图纸计算出的管桩桩位坐标，测放出试打桩及管桩桩位。管桩施工前，须上报计算出的桩位坐标与业主、监理单位进行复核工作.（2）临时道路的修建根据 PC 管桩的位...
