光伏发电站综合楼施工方案

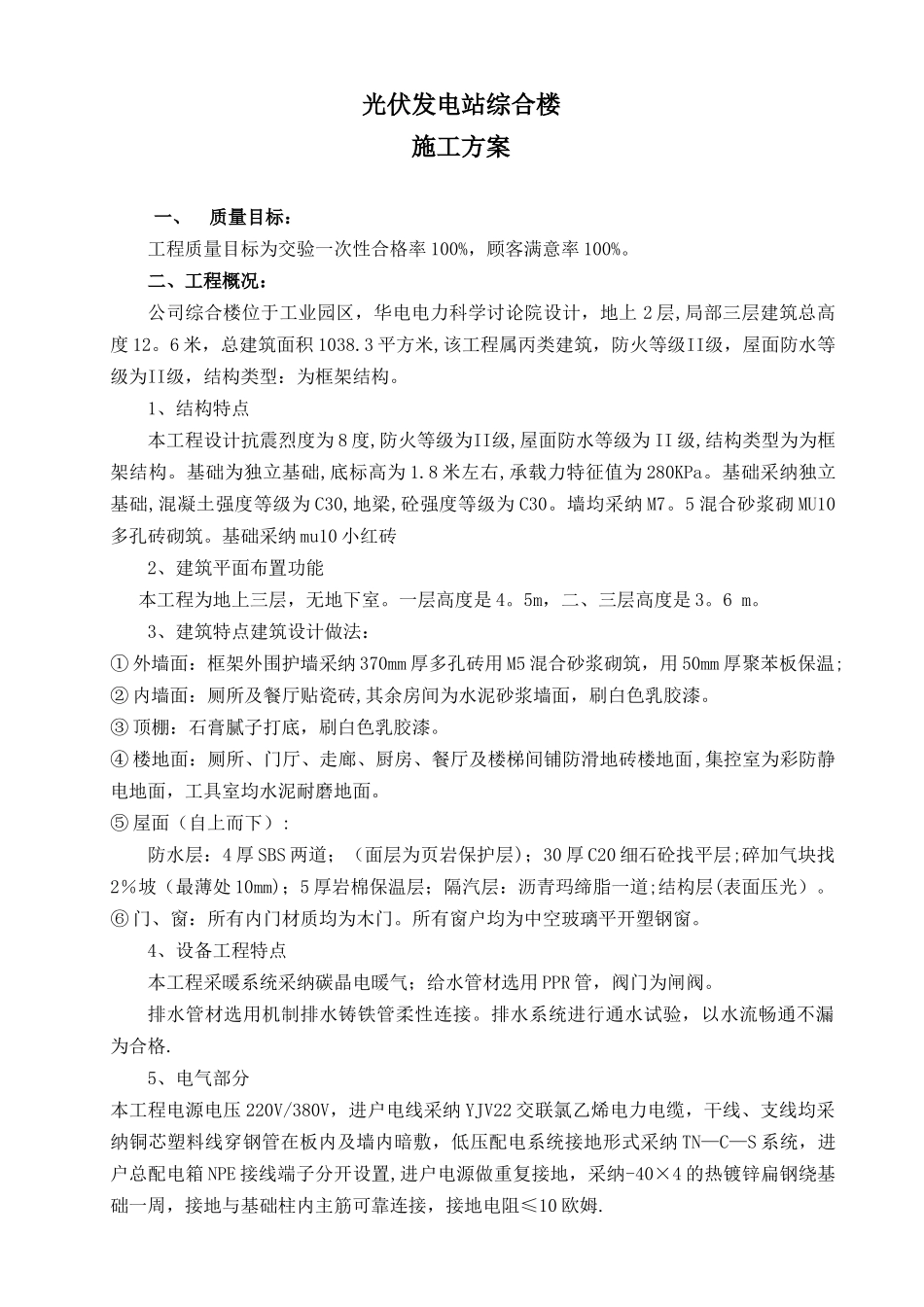

光伏发电站综合楼施工方案 一、质量目标：工程质量目标为交验一次性合格率 100%，顾客满意率 100%。二、工程概况：公司综合楼位于工业园区，华电电力科学讨论院设计，地上 2 层,局部三层建筑总高度 12。6 米，总建筑面积 1038.3 平方米,该工程属丙类建筑，防火等级II级，屋面防水等级为II级，结构类型：为框架结构。1、结构特点本工程设计抗震烈度为 8 度,防火等级为II级,屋面防水等级为 II 级,结构类型为为框架结构。基础为独立基础,底标高为 1.8 米左右,承载力特征值为 280KPa。基础采纳独立基础,混凝土强度等级为 C30,地梁,砼强度等级为 C30。墙均采纳 M7。5 混合砂浆砌 MU10多孔砖砌筑。基础采纳 mu10 小红砖2、建筑平面布置功能本工程为地上三层，无地下室。一层高度是 4。5m，二、三层高度是 3。6 m。3、建筑特点建筑设计做法：① 外墙面：框架外围护墙采纳 370mm 厚多孔砖用 M5 混合砂浆砌筑，用 50mm 厚聚苯板保温;② 内墙面：厕所及餐厅贴瓷砖,其余房间为水泥砂浆墙面，刷白色乳胶漆。③ 顶棚：石膏腻子打底，刷白色乳胶漆。④ 楼地面：厕所、门厅、走廊、厨房、餐厅及楼梯间铺防滑地砖楼地面,集控室为彩防静电地面，工具室均水泥耐磨地面。⑤ 屋面（自上而下）:防水层：4 厚 SBS 两道；（面层为页岩保护层)；30 厚 C20 细石砼找平层;碎加气块找2％坡（最薄处 10mm)；5 厚岩棉保温层；隔汽层：沥青玛缔脂一道;结构层(表面压光）。⑥ 门、窗：所有内门材质均为木门。所有窗户均为中空玻璃平开塑钢窗。4、设备工程特点本工程采暖系统采纳碳晶电暖气；给水管材选用 PPR 管，阀门为闸阀。排水管材选用机制排水铸铁管柔性连接。排水系统进行通水试验，以水流畅通不漏为合格.5、电气部分本工程电源电压 220V/380V，进户电线采纳 YJV22 交联氯乙烯电力电缆，干线、支线均采纳铜芯塑料线穿钢管在板内及墙内暗敷，低压配电系统接地形式采纳 TN—C—S 系统，进户总配电箱 NPE 接线端子分开设置,进户电源做重复接地，采纳-40×4 的热镀锌扁钢绕基础一周，接地与基础柱内主筋可靠连接，接地电阻≤10 欧姆.三、施工部署1、组织施工安排原则① 根据本工程特点和工程规模,结合现场情况，合理安排，均衡组织施工。②满足本工程安全、质量、环保及文明施工的要求，选配经验丰富的技术人员及相应专业施工队伍，配备先进完好的机械设备，合理进行施工组织。③满足工期要求,采纳各种有效措施，确保...
