光伏发电站SVG室施工方案

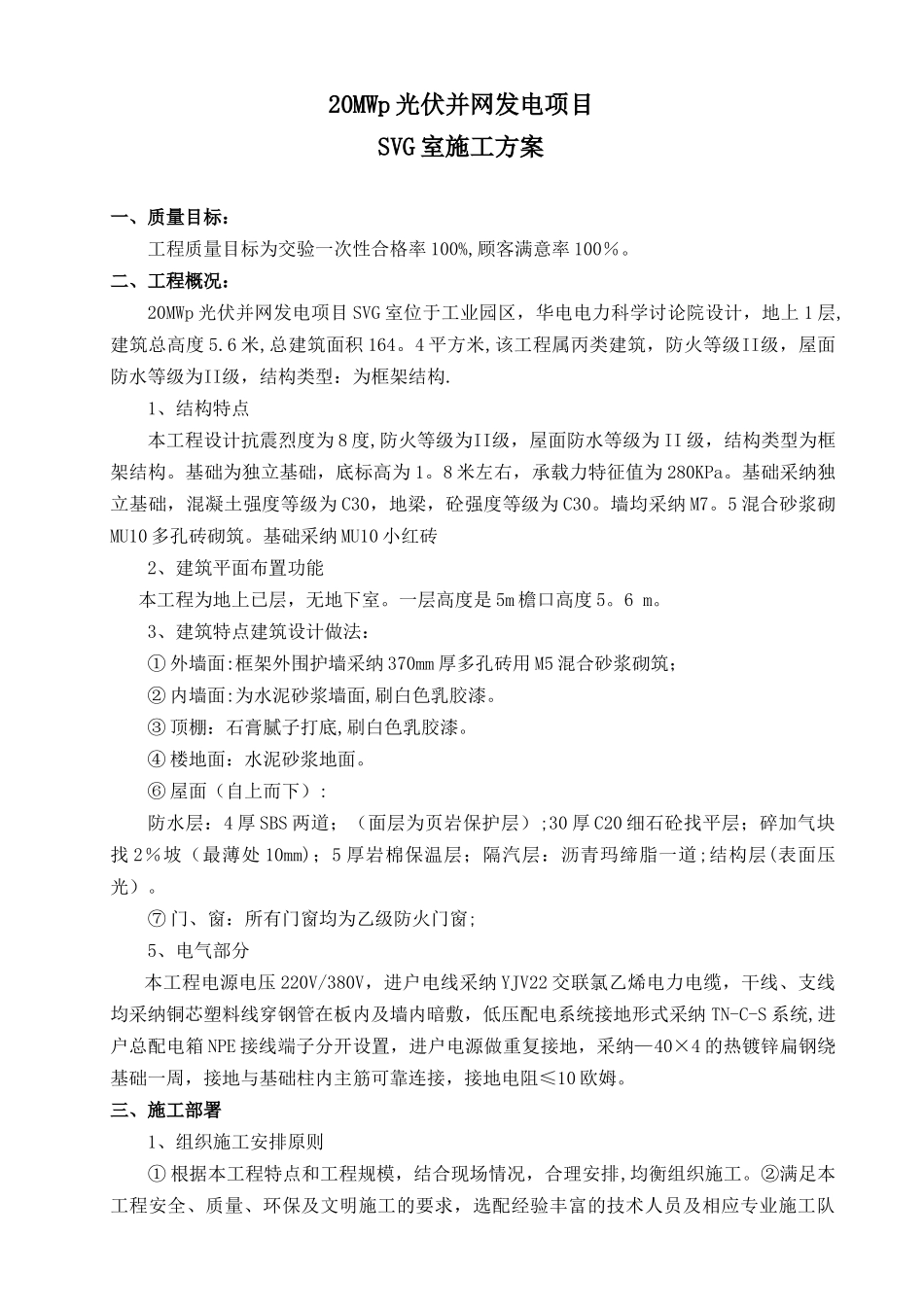

20MWp 光伏并网发电项目SVG 室施工方案一、质量目标：工程质量目标为交验一次性合格率 100%,顾客满意率 100％。二、工程概况：20MWp 光伏并网发电项目 SVG 室位于工业园区，华电电力科学讨论院设计，地上 1 层,建筑总高度 5.6 米,总建筑面积 164。4 平方米,该工程属丙类建筑，防火等级II级，屋面防水等级为II级，结构类型：为框架结构. 1、结构特点本工程设计抗震烈度为 8 度,防火等级为II级，屋面防水等级为 II 级，结构类型为框架结构。基础为独立基础，底标高为 1。8 米左右，承载力特征值为 280KPa。基础采纳独立基础，混凝土强度等级为 C30，地梁，砼强度等级为 C30。墙均采纳 M7。5 混合砂浆砌MU10 多孔砖砌筑。基础采纳 MU10 小红砖2、建筑平面布置功能本工程为地上已层，无地下室。一层高度是 5m 檐口高度 5。6 m。3、建筑特点建筑设计做法： ① 外墙面:框架外围护墙采纳 370mm 厚多孔砖用 M5 混合砂浆砌筑； ② 内墙面:为水泥砂浆墙面,刷白色乳胶漆。 ③ 顶棚：石膏腻子打底,刷白色乳胶漆。 ④ 楼地面：水泥砂浆地面。 ⑥ 屋面（自上而下）:防水层：4 厚 SBS 两道；（面层为页岩保护层）;30 厚 C20 细石砼找平层；碎加气块找 2％坡（最薄处 10mm)；5 厚岩棉保温层；隔汽层：沥青玛缔脂一道;结构层(表面压光）。 ⑦ 门、窗：所有门窗均为乙级防火门窗;5、电气部分 本工程电源电压 220V/380V，进户电线采纳 YJV22 交联氯乙烯电力电缆，干线、支线均采纳铜芯塑料线穿钢管在板内及墙内暗敷，低压配电系统接地形式采纳 TN-C-S 系统,进户总配电箱 NPE 接线端子分开设置，进户电源做重复接地，采纳—40×4 的热镀锌扁钢绕基础一周，接地与基础柱内主筋可靠连接，接地电阻≤10 欧姆。三、施工部署 1、组织施工安排原则 ① 根据本工程特点和工程规模，结合现场情况，合理安排,均衡组织施工。②满足本工程安全、质量、环保及文明施工的要求，选配经验丰富的技术人员及相应专业施工队伍，配备先进完好的机械设备，合理进行施工组织.③ 满足工期要求，采纳各种有效措施，确保实现工期目标。 ④ 本着“基础→主体→装修（水电安装)”顺序。 2、其施工组织安排计划如下：土方开挖按顺序施工、地基基础工程按顺序施工、主体工程(分砖混、框架结构)按平行施工进工，砖混结构框架结构竖向分层流水作业。屋面按顺序施工。装修工程室内地面及室内抹灰按平行施工,外墙抹灰与室内装...
