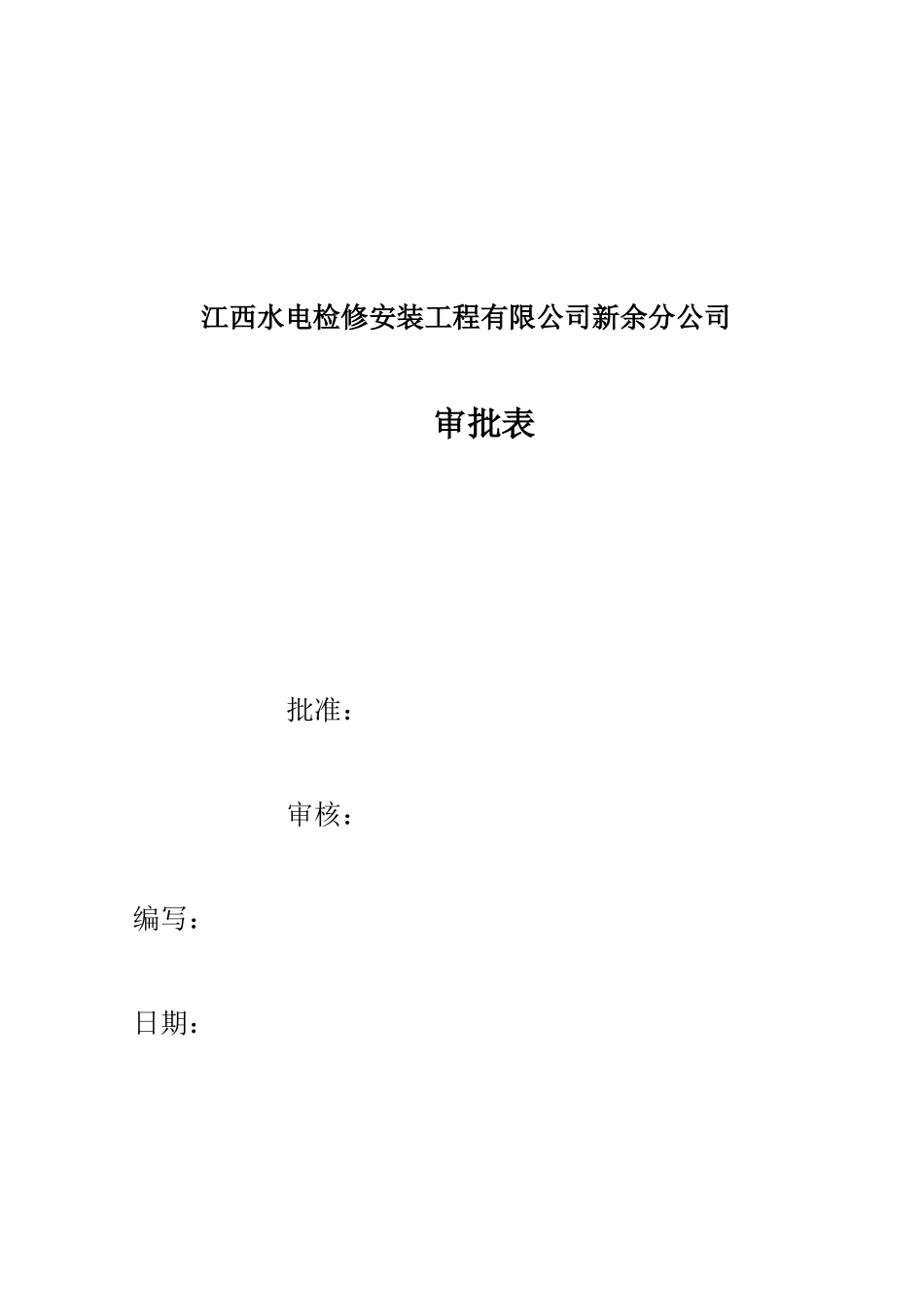

德兴黄柏 20 兆瓦光伏电站安装项目施工现场临时用电施工方案江西水电检修安装工程有限公司编制时间： 2025 年 04 月 13 日江西水电检修安装工程有限公司新余分公司审批表批准：审核：编写：日期：施工现场临时用电施工方案（一）工程概况国家电投德兴市黄柏林（农）光互补光伏电站项目站址位于江西省上饶市德兴市黄柏乡，规划用地位于德兴市黄柏乡王家坡及长田岗附近，经纬度分别为东经 117°30 ′21。1 ″,北纬 28 °46 ′40。4 ″。规划总用地面积为 778。2 亩.站址有 203 省道、738 省道经过。国家电投德兴市黄柏林（农）光互补光伏电站规划容量为 16MW，采纳 320Wp 太阳能光伏组件，建设 16 个 1.0MWp 太阳组件方阵.本工程采纳 35kV 电压等级接入系统。在光伏电站侧建设 1 座 35kV 开关站，以 1 回 35kV 线路接入 110kV 黄柏变。（二）施工现场用电量统计：根据现场平面布置，作好用电量的统计.（三）总配电室(箱)根据“总配电箱－分配电箱－开关箱－用电设备”的顺序分级设置，并且动力与照明分别设置.1、配电室应符合下列要求：(1)配电屏（盘）正面的操作通道宽度，单位布置不小于 1.5m，双列布置不小于2m;(2)配电屏（盘)后的维护通道宽度不小于 0.8m;（3）配电屏(盘)侧面的维护通道宽度不小于 1m；（4)配电室的天棚距地面不低于 3m；（5）配电室的门向外开，并配锁；(6）配电室内的裸母线与地面垂直距离小于 2.5m 时，采纳遮栏隔离，遮栏下面通行道的高度不小于 0.5m；（7）配电室围栏上端与垂直上方带电部分的净距，不小于 0.075m；(8）配电装置的上端距天棚不小于 0。5m；（9）母线均应涂刷有色油漆;（10)配电室的建筑物和构筑物的耐火等级应不低于 3 级，室内应配置砂箱和绝缘灭火器。2、配电屏（盘）（1）配电屏（盘）装设有功、无功电度表，并设电流、电压表.电流表与计费电度表分用两组电流互感器。（2）配电屏(盘)应装设短路、过负荷保护装置和漏电保护器。（3）配电屏（盘）上的各配电线路编号，并标明用途标记。（4）配电屏（盘）或配电线路维修时，必须悬挂停电标志牌，停、送电必须由专人负责。（四)电缆敷设电缆直接埋地敷设深度 0.6m,并在电缆上下各均匀铺设不小于 50mm 厚的细砂，然后覆盖砖等硬质保护层。穿越施工道路、建筑物、构筑物等易受机械损伤的部位加防护套管。在建筑物内,采纳铝芯塑料电缆在楼层电井内垂直敷设，每楼层至少固定一处。（五）室内配线办公楼及...
