光伏场内电气施工方案

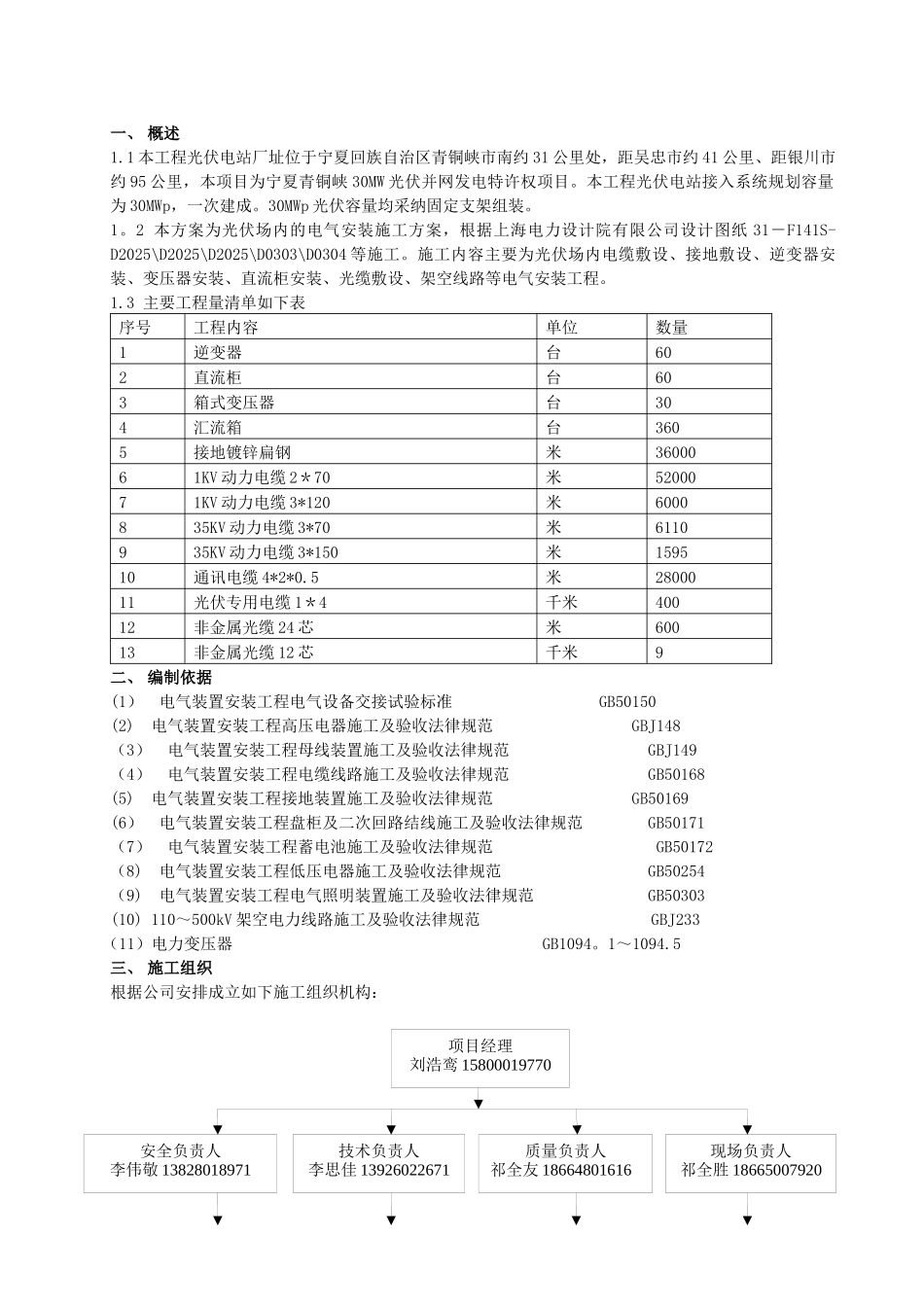

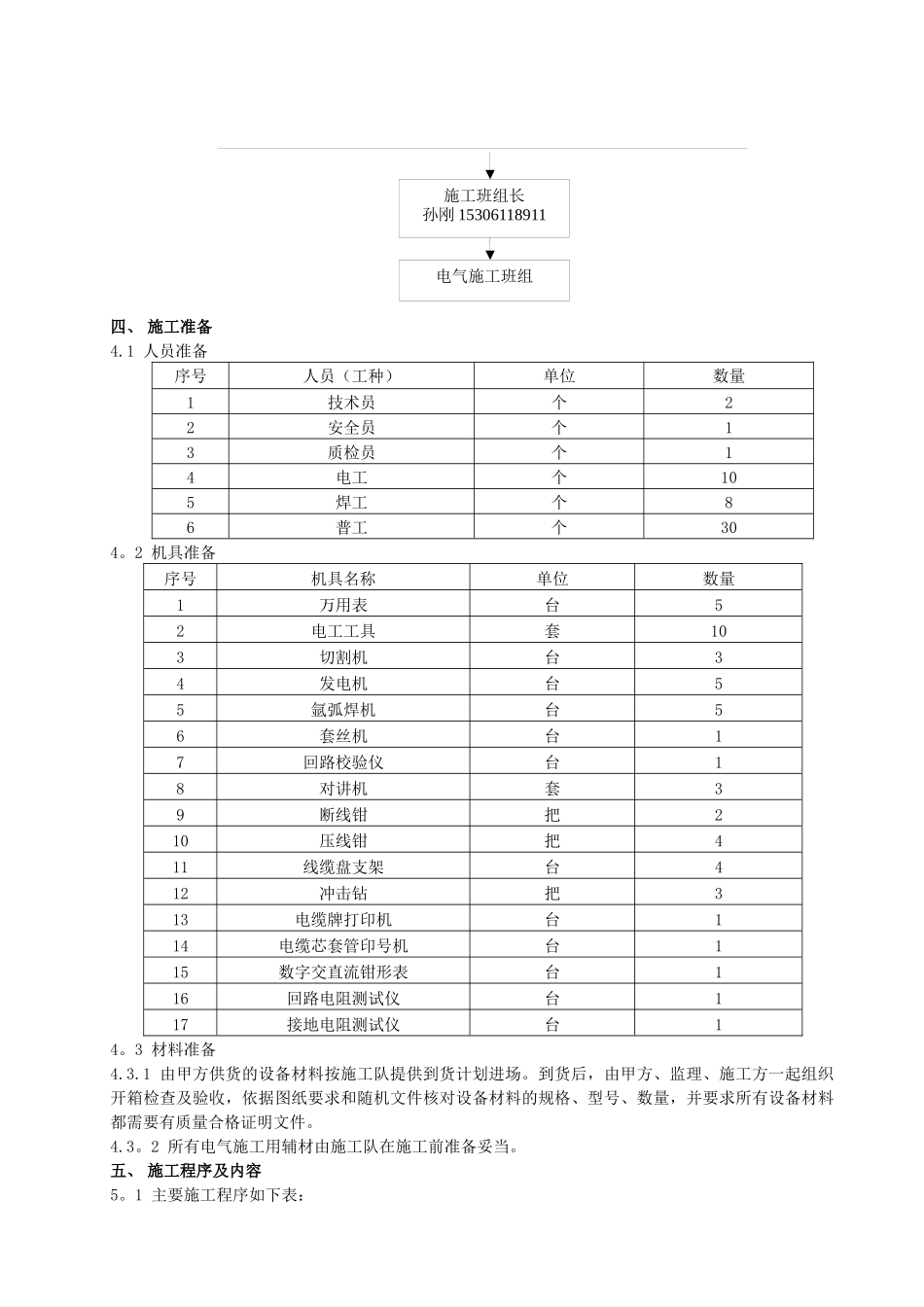

一、 概述1.1 本工程光伏电站厂址位于宁夏回族自治区青铜峡市南约 31 公里处，距吴忠市约 41 公里、距银川市约 95 公里，本项目为宁夏青铜峡 30MW 光伏并网发电特许权项目。本工程光伏电站接入系统规划容量为 30MWp，一次建成。30MWp 光伏容量均采纳固定支架组装。1。2 本方案为光伏场内的电气安装施工方案，根据上海电力设计院有限公司设计图纸 31－F141S-D2025\D2025\D2025\D0303\D0304 等施工。施工内容主要为光伏场内电缆敷设、接地敷设、逆变器安装、变压器安装、直流柜安装、光缆敷设、架空线路等电气安装工程。1.3 主要工程量清单如下表序号工程内容单位数量1逆变器台602直流柜台603箱式变压器台304汇流箱台3605接地镀锌扁钢米3600061KV 动力电缆 2＊70米5200071KV 动力电缆 3*120米6000835KV 动力电缆 3*70米6110935KV 动力电缆 3*150米159510通讯电缆 4*2*0.5米2800011光伏专用电缆 1＊4千米40012非金属光缆 24 芯米60013非金属光缆 12 芯千米9二、 编制依据(1） 电气装置安装工程电气设备交接试验标准 GB50150 (2) 电气装置安装工程高压电器施工及验收法律规范 GBJ148（3） 电气装置安装工程母线装置施工及验收法律规范 GBJ149（4） 电气装置安装工程电缆线路施工及验收法律规范 GB50168(5) 电气装置安装工程接地装置施工及验收法律规范 GB50169(6） 电气装置安装工程盘柜及二次回路结线施工及验收法律规范 GB50171（7） 电气装置安装工程蓄电池施工及验收法律规范 GB50172（8) 电气装置安装工程低压电器施工及验收法律规范 GB50254（9) 电气装置安装工程电气照明装置施工及验收法律规范 GB50303(10) 110～500kV 架空电力线路施工及验收法律规范 GBJ233（11）电力变压器 GB1094。1～1094.5三、 施工组织根据公司安排成立如下施工组织机构：项目经理刘浩鸾 15800019770现场负责人祁全胜 18665007920质量负责人祁全友 18664801616技术负责人李思佳 13926022671安全负责人李伟敬 13828018971四、 施工准备4.1 人员准备序号人员（工种）单位数量1技术员个22安全员个13质检员个14电工个105焊工个86普工个304。2 机具准备序号机具名称单位数量1万用表台52电工工具套103切割机台34发电机台55氩弧焊机台56套丝机台17回路校验仪台18对讲机套39断线钳把210压线钳把411线缆盘支架台412冲击钻把313电缆牌打印机台114电缆芯套管印号机台115数字交直流钳形表台116回路电阻测试仪台117...
