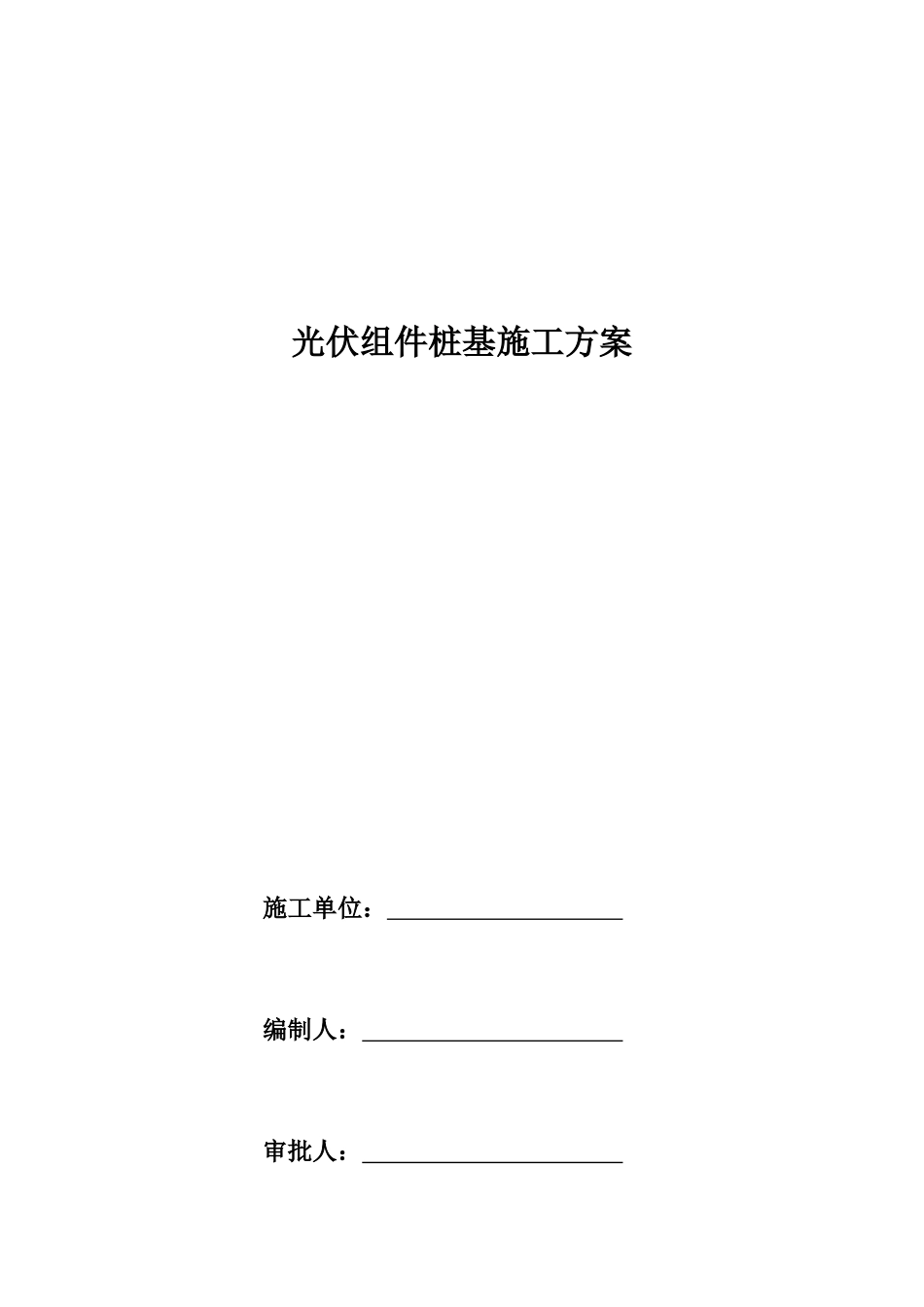

光伏组件桩基施工方案

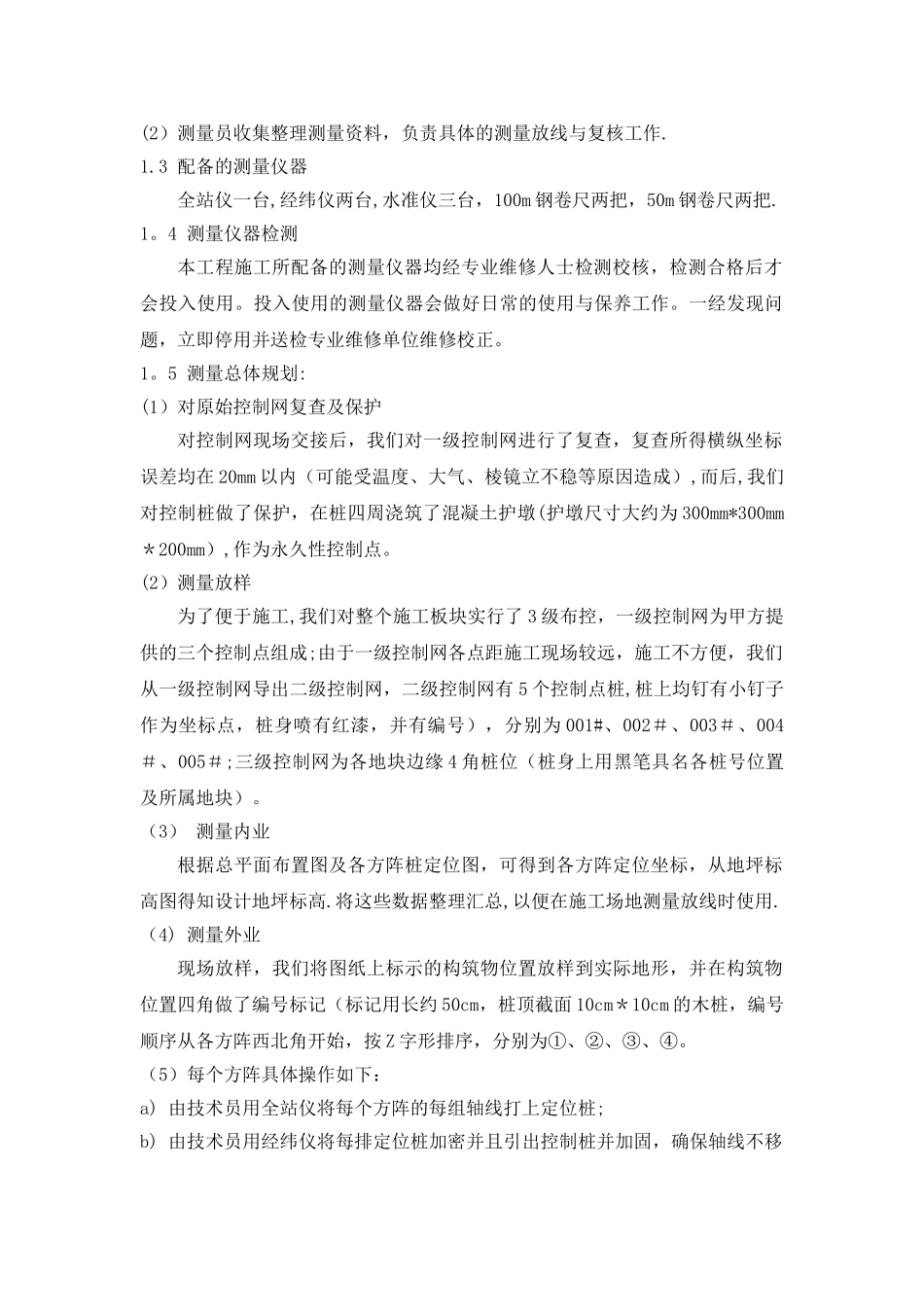

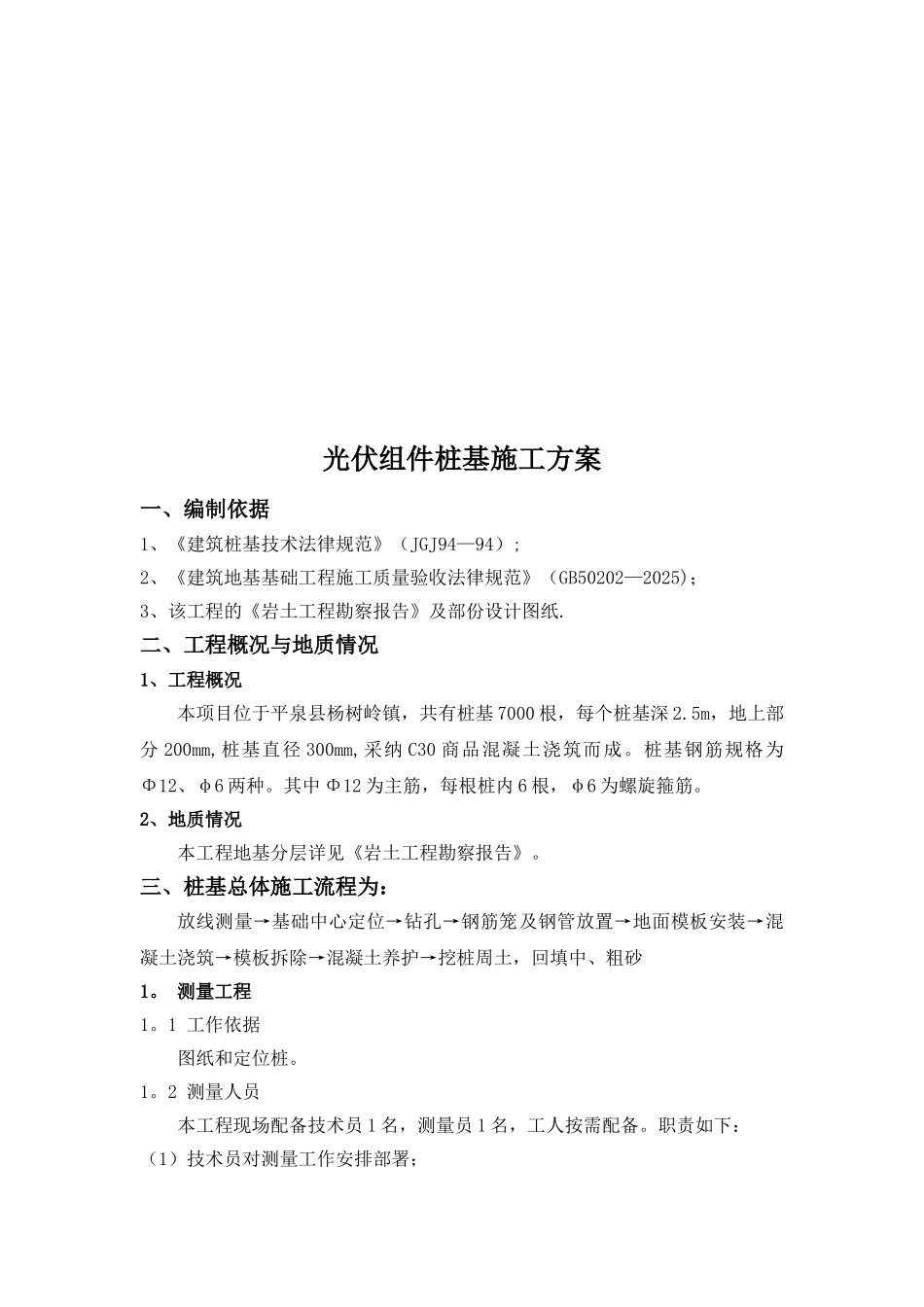

光伏组件桩基施工方案施工单位： 编制人： 审批人： 光伏组件桩基施工方案一、编制依据1、《建筑桩基技术法律规范》（JGJ94—94）;2、《建筑地基基础工程施工质量验收法律规范》（GB50202—2025)；3、该工程的《岩土工程勘察报告》及部份设计图纸.二、工程概况与地质情况1、工程概况本项目位于平泉县杨树岭镇，共有桩基 7000 根，每个桩基深 2.5m，地上部分 200mm,桩基直径 300mm,采纳 C30 商品混凝土浇筑而成。桩基钢筋规格为Φ12、φ6 两种。其中 Φ12 为主筋，每根桩内 6 根，φ6 为螺旋箍筋。2、地质情况本工程地基分层详见《岩土工程勘察报告》。三、桩基总体施工流程为：放线测量→基础中心定位→钻孔→钢筋笼及钢管放置→地面模板安装→混凝土浇筑→模板拆除→混凝土养护→挖桩周土，回填中、粗砂1。 测量工程1。1 工作依据图纸和定位桩。1。2 测量人员本工程现场配备技术员 1 名，测量员 1 名，工人按需配备。职责如下：（1）技术员对测量工作安排部署；(2）测量员收集整理测量资料，负责具体的测量放线与复核工作.1.3 配备的测量仪器全站仪一台,经纬仪两台,水准仪三台，100m 钢卷尺两把，50m 钢卷尺两把.1。4 测量仪器检测本工程施工所配备的测量仪器均经专业维修人士检测校核，检测合格后才会投入使用。投入使用的测量仪器会做好日常的使用与保养工作。一经发现问题，立即停用并送检专业维修单位维修校正。1。5 测量总体规划:(1）对原始控制网复查及保护对控制网现场交接后，我们对一级控制网进行了复查，复查所得横纵坐标误差均在 20mm 以内（可能受温度、大气、棱镜立不稳等原因造成）,而后,我们对控制桩做了保护，在桩四周浇筑了混凝土护墩(护墩尺寸大约为 300mm*300mm＊200mm）,作为永久性控制点。(2）测量放样为了便于施工,我们对整个施工板块实行了 3 级布控，一级控制网为甲方提供的三个控制点组成;由于一级控制网各点距施工现场较远，施工不方便，我们从一级控制网导出二级控制网，二级控制网有 5 个控制点桩,桩上均钉有小钉子作为坐标点，桩身喷有红漆，并有编号），分别为 001#、002＃、003＃、004＃、005＃;三级控制网为各地块边缘 4 角桩位（桩身上用黑笔具名各桩号位置及所属地块）。（3） 测量内业根据总平面布置图及各方阵桩定位图，可得到各方阵定位坐标，从地坪标高图得知设计地坪标高.将这些数据整理汇总,以便在施工场地测量放线时使用.（4) 测量外业现场放样，我们将图纸上...
