光导管施工方案

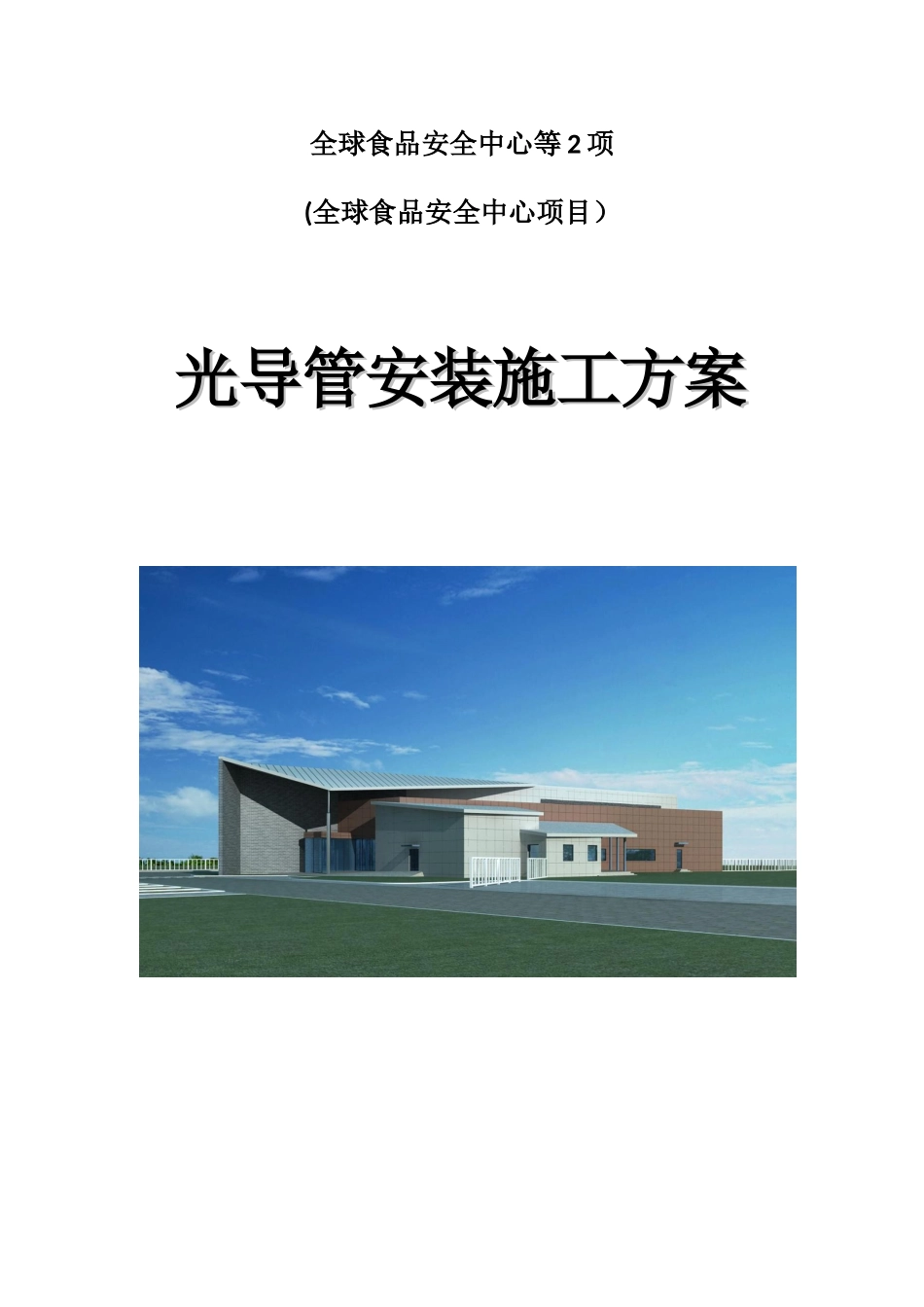

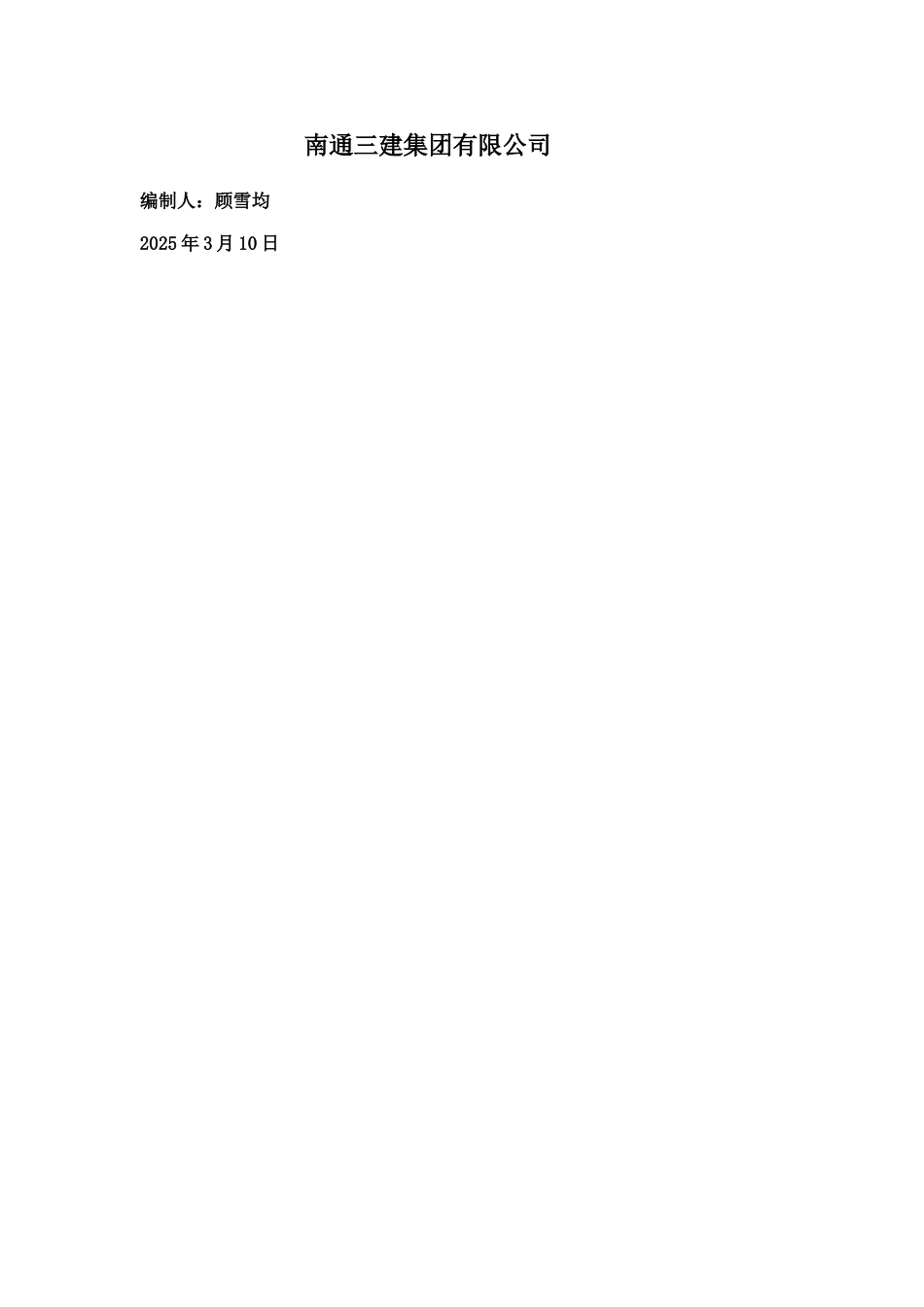

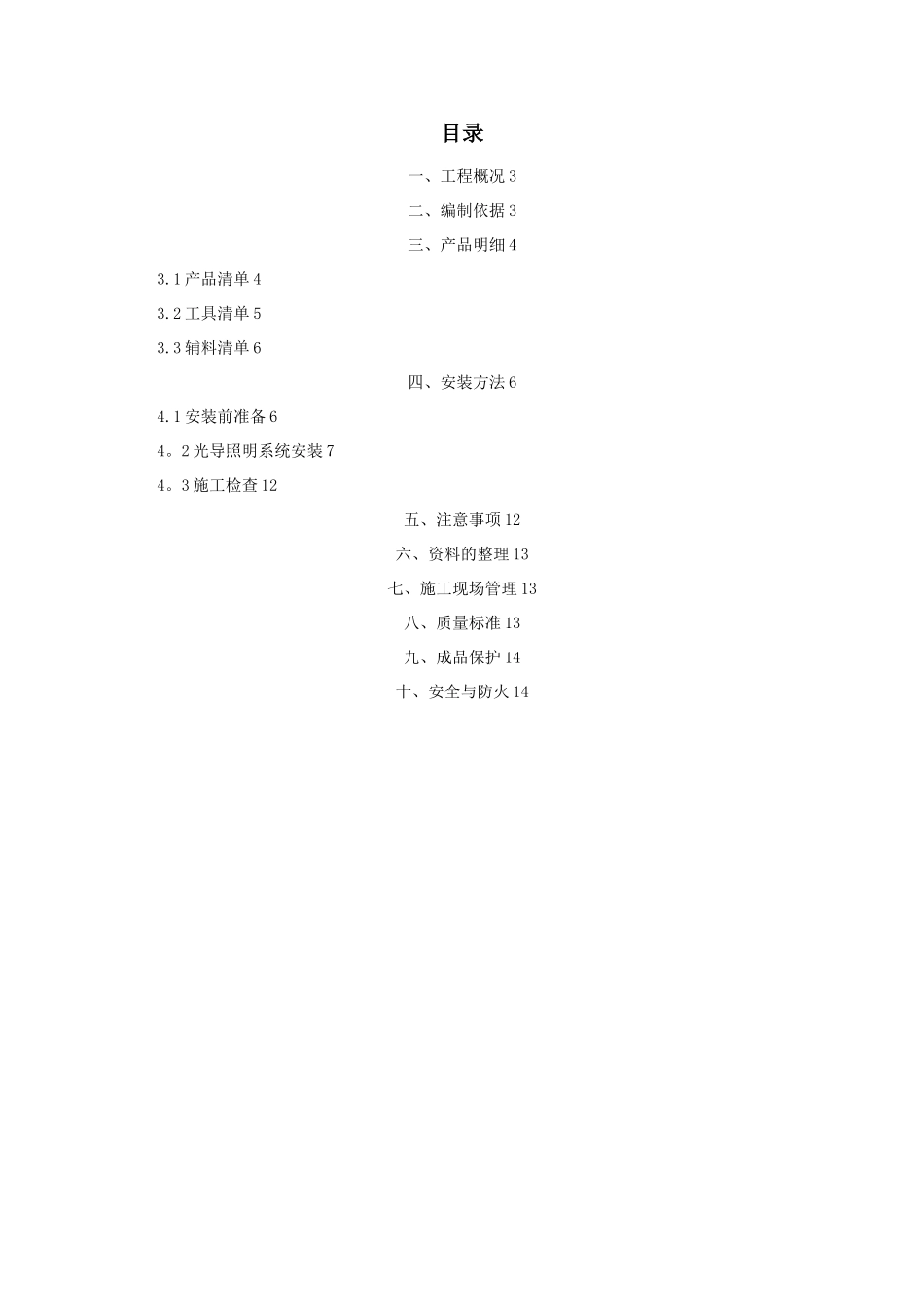

全球食品安全中心等 2 项(全球食品安全中心项目）光导管安装施工方案光导管安装施工方案南通三建集团有限公司编制人：顾雪均2025 年 3 月 10 日目录一、工程概况 3二、编制依据 3三、产品明细 43.1 产品清单 43.2 工具清单 53.3 辅料清单 6四、安装方法 64.1 安装前准备 64。2 光导照明系统安装 74。3 施工检查 12五、注意事项 12六、资料的整理 13七、施工现场管理 13八、质量标准 13九、成品保护 14十、安全与防火 14一、工程概况全球食品安全中心等 2 项位于北京怀柔区雁栖经济开发区,雁栖东二路。建筑面积 3063。22 平方米，占地面积 2212。8 平方米，框架结构,共计两层.本工程的一层机房照明采纳新型材料导光管采光照明.根据工程实际情况，特制定导光管施工安装方案。本工程估计安装 35 套导光管.二、编制依据1、设计图纸.2、施工组织设计.3、建筑照明设计标准 GB 50034—2025三、产品明细3.1 产品清单3.2 工具清单3。3 辅料清单四、安装方法4。1 安装前准备4.1.1 勘察现场根据图纸详细核查所有预留孔洞的位置、尺寸，是否与图纸标注相符合，如有误差及时与现场施工人员或甲方联系解决问题。4.1。2 工具准备防护眼镜、防护手套、防护呼吸面罩、梯子、铁皮剪、机械钻、电动齿锯、喷液枪（喷射硅胶密封液)和其它零星工具。4.2 光导照明系统安装（一）预留孔形式对于新建建筑我们采纳预留孔的形式，与屋面整体防水.4。2。1 系统安装4。2.1。1 定点开孔根据图纸所示的标注尺寸，确定光导照明系统孔位，在圆心位置做明显标识。在孔位正下方支起 1。5m 见方的防护网，防止在开孔过程中混凝土碎块坠落，造成不必要的损害和损失。以标识圆心为中心,以直径 560mm 打孔，并使其符合图纸要求。4。2。1.2 核查孔位根据图纸详细核查所有孔洞的位置、尺寸是否与图纸标注相符合，通过现场观察如发现孔位正下方有其他设备管线，以致影响光导照明系统的安装，此时应及时与现场施工人员或甲方联系解决问题.4。2.1。3 清理孔洞清理预留孔及其周遍残余杂物，确保施工的顺利进行及在安装光导照明系统时各部分装置内不落入灰尘4.2.1.4 预套放防雨板、下管，以检查洞口及洞壁是否规则 ， 然后对其进行整理使其规整。4。2。1。5 天花板孔洞定位 ( 也可预留 ）根据图纸标注确定光导照明系统室内安装位置,在天花板上标记,画出开孔形状，在中心钻一个小的定位孔,以确定开孔位置是否有管线或有足够的空间来...
