光纤组网的基础知识

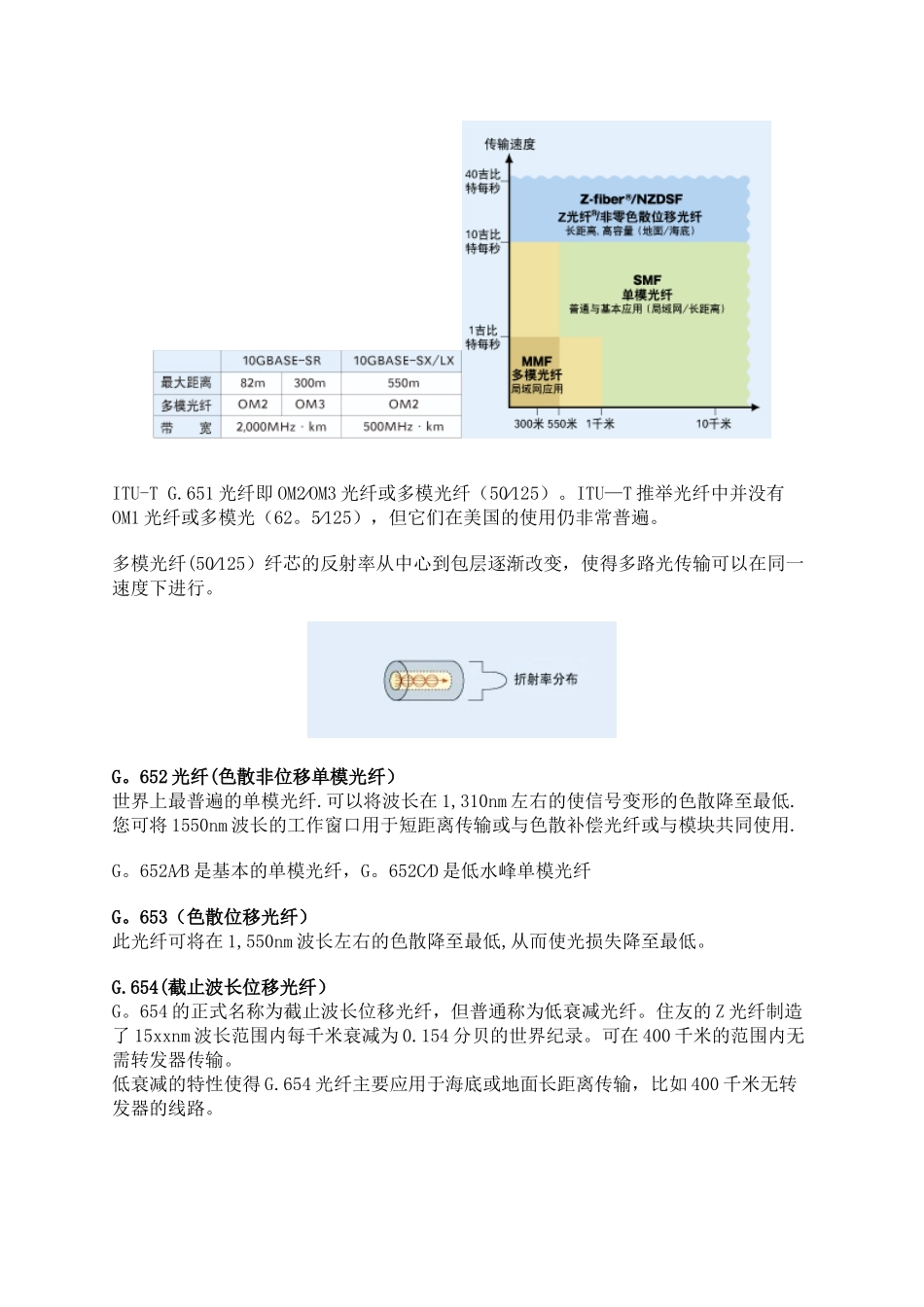

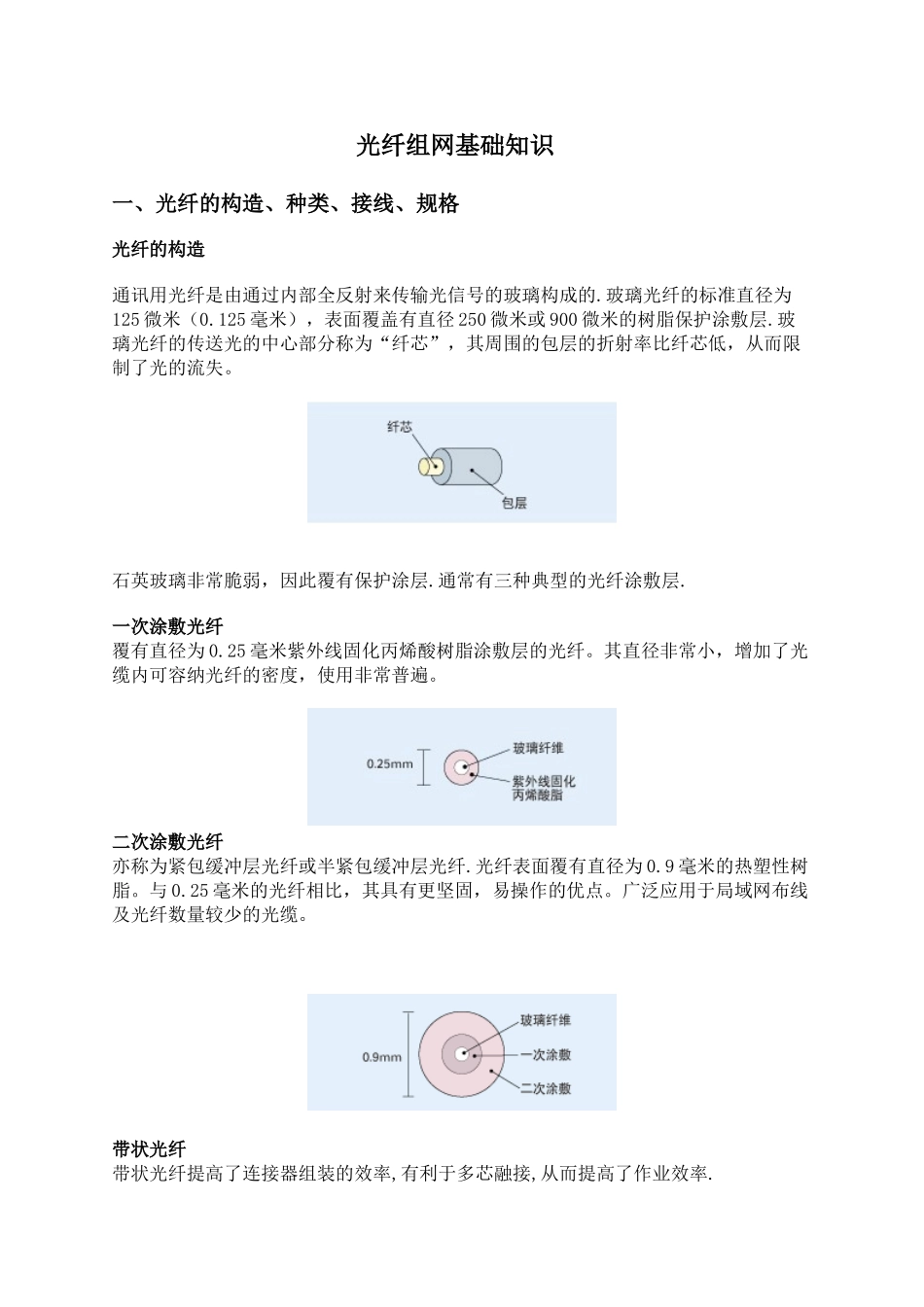

光纤组网基础知识一、光纤的构造、种类、接线、规格光纤的构造通讯用光纤是由通过内部全反射来传输光信号的玻璃构成的.玻璃光纤的标准直径为125 微米（0.125 毫米），表面覆盖有直径 250 微米或 900 微米的树脂保护涂敷层.玻璃光纤的传送光的中心部分称为“纤芯”，其周围的包层的折射率比纤芯低，从而限制了光的流失。石英玻璃非常脆弱，因此覆有保护涂层.通常有三种典型的光纤涂敷层.一次涂敷光纤覆有直径为 0.25 毫米紫外线固化丙烯酸树脂涂敷层的光纤。其直径非常小，增加了光缆内可容纳光纤的密度，使用非常普遍。二次涂敷光纤亦称为紧包缓冲层光纤或半紧包缓冲层光纤.光纤表面覆有直径为 0.9 毫米的热塑性树脂。与 0.25 毫米的光纤相比，其具有更坚固，易操作的优点。广泛应用于局域网布线及光纤数量较少的光缆。 带状光纤带状光纤提高了连接器组装的效率,有利于多芯融接,从而提高了作业效率.带状光纤由 4 根、8 根或 12 根不同颜色的光纤组成,芯纤数最大可达 1，000 根.光纤表层覆有紫外线固化丙烯酸脂材料，使用标准光纤剥套钳便可轻松去除涂敷层，方便多芯融接或取出单个光纤.使用多芯融接机，带状光纤可一次性融接，在光纤数量多的光缆中能轻易识别出来。光纤种类以下是对最常用的通信光纤种类的描述。MMF（多模光纤）— OM1 光纤或多模光纤（62.5⁄125）- OM2⁄OM3 光纤（G。651 光纤或多模光纤(50⁄125)）SMF（单模光纤）— G。652（色散非位移单模光纤）— G。653（色散位移光纤）- G.654（截止波长位移光纤）- G.655（非零色散位移光纤）— G.656（低斜率非零色散位移光纤）— G.657（耐弯光纤）只要光预算允许，技术上来讲，任何合适的光纤都可应用于 FTTx 技术，但 FTTx 技术最常用的光纤为 G。652 和 G.657.G。651（多模光纤)G。651 主要应用于局域网,不适用于长距离传输，但在 300 至 500 米的范围内，G.651是成本较低的多模传输光纤。ITU-T G.651 光纤即 OM2⁄OM3 光纤或多模光纤（50⁄125）。ITU—T 推举光纤中并没有OM1 光纤或多模光（62。5⁄125），但它们在美国的使用仍非常普遍。多模光纤(50⁄125）纤芯的反射率从中心到包层逐渐改变，使得多路光传输可以在同一速度下进行。G。652 光纤(色散非位移单模光纤）世界上最普遍的单模光纤.可以将波长在 1,310nm 左右的使信号变形的色散降至最低.您可将 1550nm 波长的工作窗口用于短距离传输或与色散补偿光纤或与模块共同...
