光路图专项训练

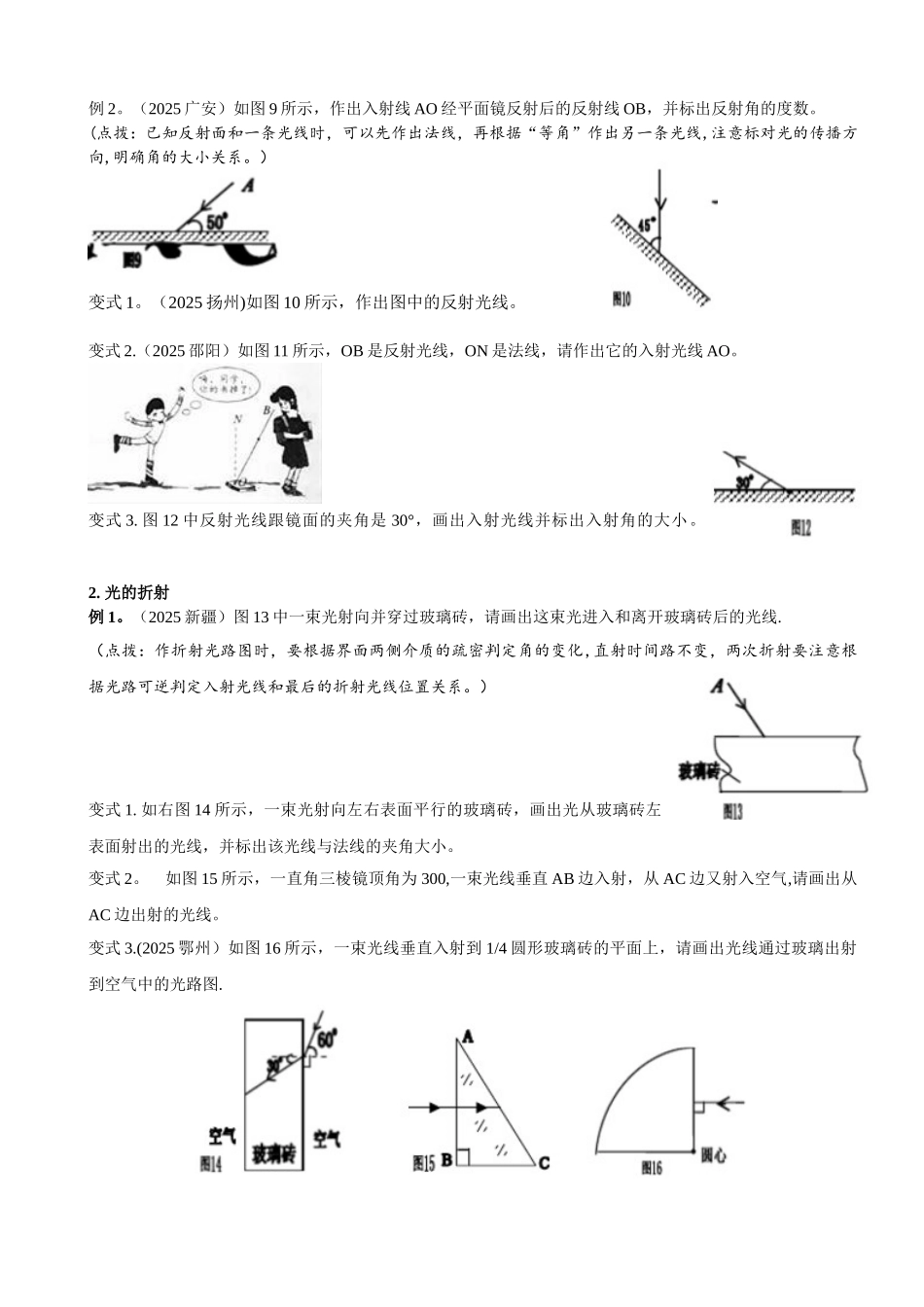

光路图专项训练1。 光的反射 （2025 河南)如下图 3 所示，在 O 点放置一个平面镜,使与水平方向成 600角的太阳光经 O 点反射后,水平射人窗口 P 中。请你在图中画出平面镜的位置，并标出反射角的度数。 例 1。 （2025▪内江）如上图 4 所示，太阳光与水平地面成锐角，小聪想用一个平面镜把太阳光竖直反射到井底，请在图中帮小聪画出平面镜，并在图中标出入射角 i 和反射角 r。 (点拨：已知两条光线作出反射面时,可以先根据“等角”作出两条光线夹角的平分线，就是法线,再根据法线和反射面互相垂直的关系作出反射面，注意在反射面背面画出斜线.) 变式 1。（2025•眉山）如图 5 所示，小明利用一块平面镜使此时的太阳光水平射入隧道内。请你通过作图画出平面镜并标出反射角的度数. 变式 2。（2025•菏泽)光线 L 射到某平面镜上，使其沿水平方向传播，如图 6 所示.请在图中画出平面镜（图中要显示作图痕迹）。 变式 3.(2025 黄冈）小宇的妈妈喜爱在家中养花,为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的 B 处,如图。请你在下图中把光路补充完整并过 A 点画出放置的平面镜。 变式 4.(2025 苏州）图 8 中，两块平面镜成 90º 放置，画出图示光线经两次反射的光路图(保留作图痕迹）。 例 2。（2025 广安）如图 9 所示，作出入射线 AO 经平面镜反射后的反射线 OB，并标出反射角的度数。 (点拨：已知反射面和一条光线时，可以先作出法线，再根据“等角”作出另一条光线,注意标对光的传播方向,明确角的大小关系。）变式 1。（2025 扬州)如图 10 所示，作出图中的反射光线。 变式 2.（2025 邵阳）如图 11 所示，OB 是反射光线，ON 是法线，请作出它的入射光线 AO。 变式 3. 图 12 中反射光线跟镜面的夹角是 30°，画出入射光线并标出入射角的大小。 2. 光的折射 例 1。（2025 新疆）图 13 中一束光射向并穿过玻璃砖，请画出这束光进入和离开玻璃砖后的光线. （点拨：作折射光路图时，要根据界面两侧介质的疏密判定角的变化,直射时间路不变，两次折射要注意根据光路可逆判定入射光线和最后的折射光线位置关系。）变式 1. 如右图 14 所示，一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角大小。 变式 2。 如图 15 所示，一直角三棱镜顶角为 300,一束光线垂直 AB 边入射，从 AC 边又射入空...
