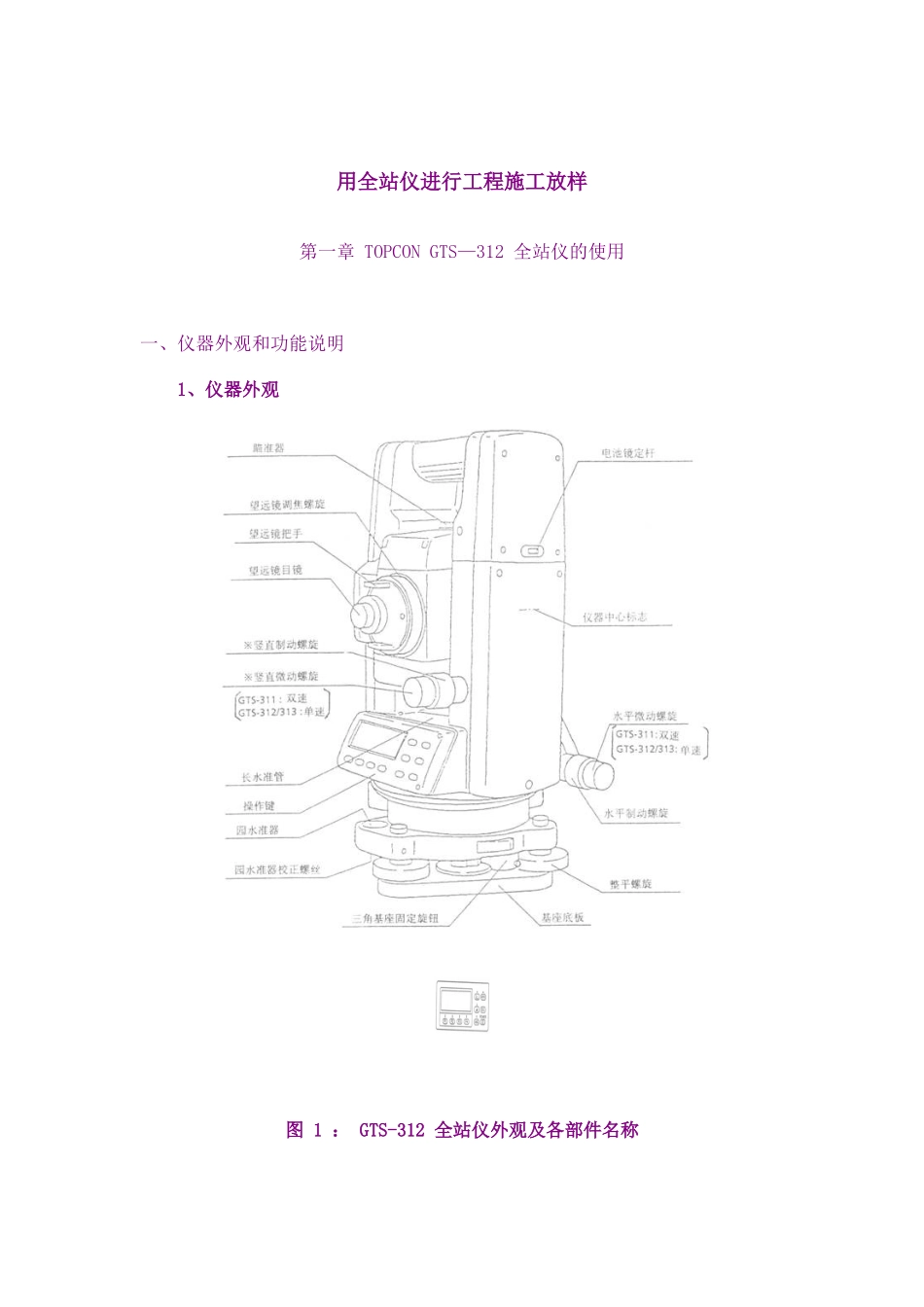

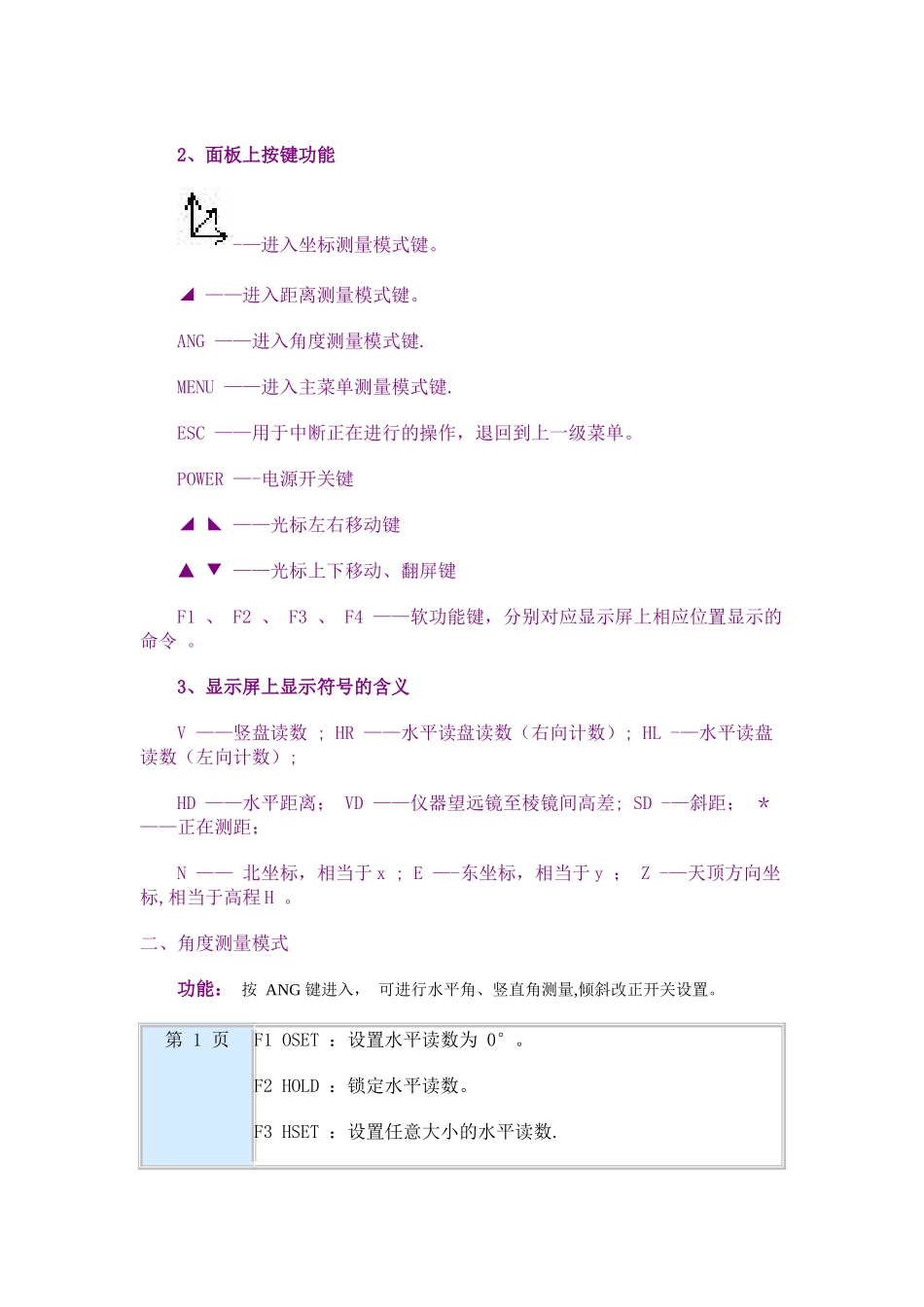

用全站仪进行工程施工放样第一章 TOPCON GTS—312 全站仪的使用 一、仪器外观和功能说明 1、仪器外观 图 1 ： GTS-312 全站仪外观及各部件名称 2、面板上按键功能 -—进入坐标测量模式键
◢ ——进入距离测量模式键
ANG ——进入角度测量模式键
MENU ——进入主菜单测量模式键
ESC ——用于中断正在进行的操作，退回到上一级菜单
POWER —-电源开关键 ◢ ◣ ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的命令
3、显示屏上显示符号的含义 V ——竖盘读数 ; HR ——水平读盘读数（右向计数）; HL -—水平读盘读数（左向计数）; HD ——水平距离； VD ——仪器望远镜至棱镜间高差; SD -—斜距； ＊ ——正在测距； N —— 北坐标，相当于 x ; E —-东坐标，相当于 y ； Z -—天顶方向坐标,相当于高程 H
二、角度测量模式 功能： 按 ANG 键进入， 可进行水平角、竖直角测量,倾斜改正开关设置
第 1 页F1 OSET ：设置水平读数为 0°
F2 HOLD ：锁定水平读数
F3 HSET ：设置任意大小的水平读数
F4 P1 ↓： 进入第 2 页

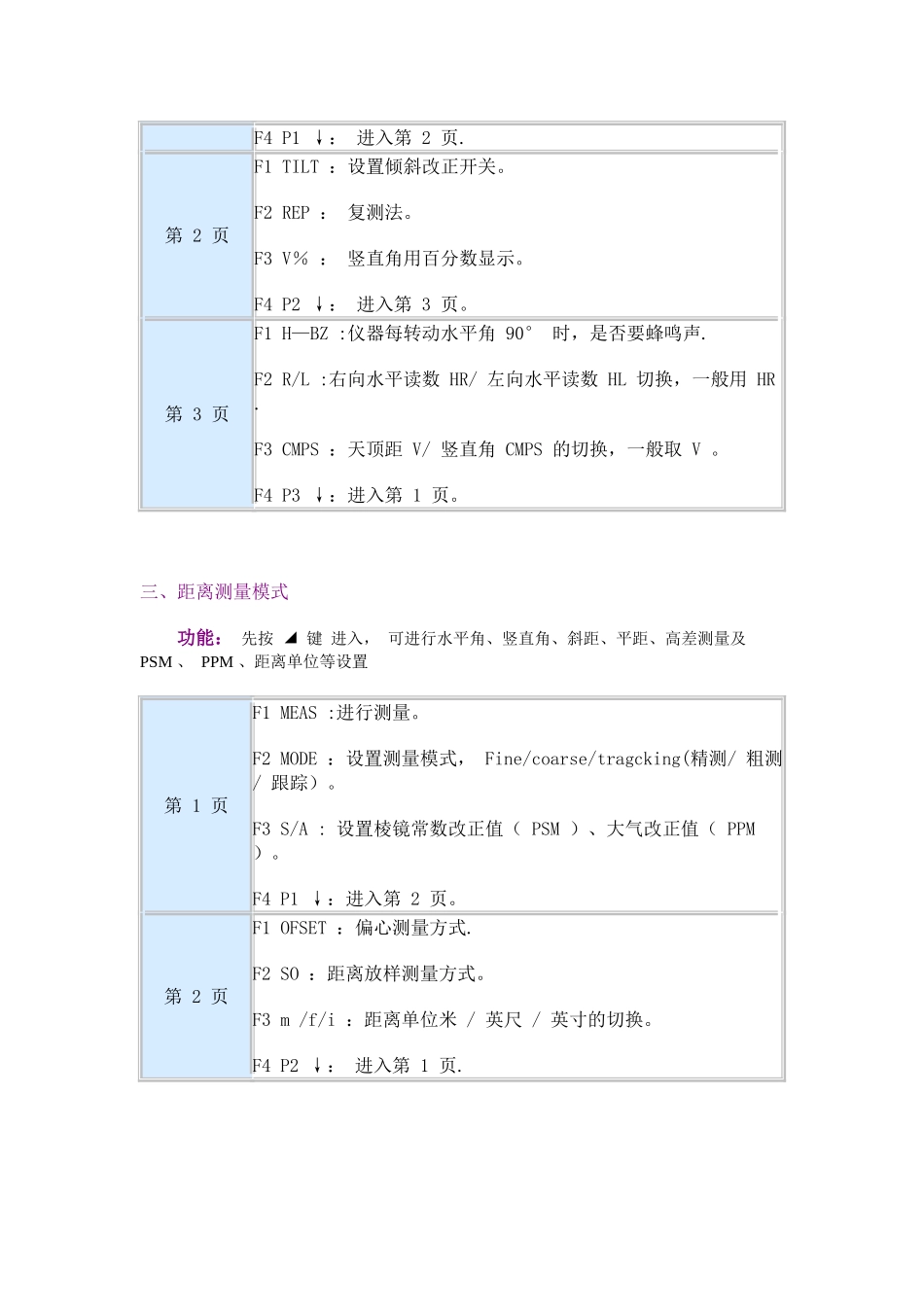

第 2 页F1 TILT ：设置倾斜改正开关
F2 REP ： 复测法
F3 V％ ： 竖直角用百分数显示
F4 P2 ↓： 进入第 3 页
第 3 页F1 H—BZ :仪器每转动水平角 90° 时，是否要蜂鸣声
F2 R/L :右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR
F3 CMPS ：天顶距 V/ 竖直角 CMPS 的切换，一般取 V
F4 P3 ↓：进入第 1 页
三、距离测量模式 功能： 先按 ◢ 键 进入， 可进行水平角、竖直角、
