全自动录播系统施工布线调试方案

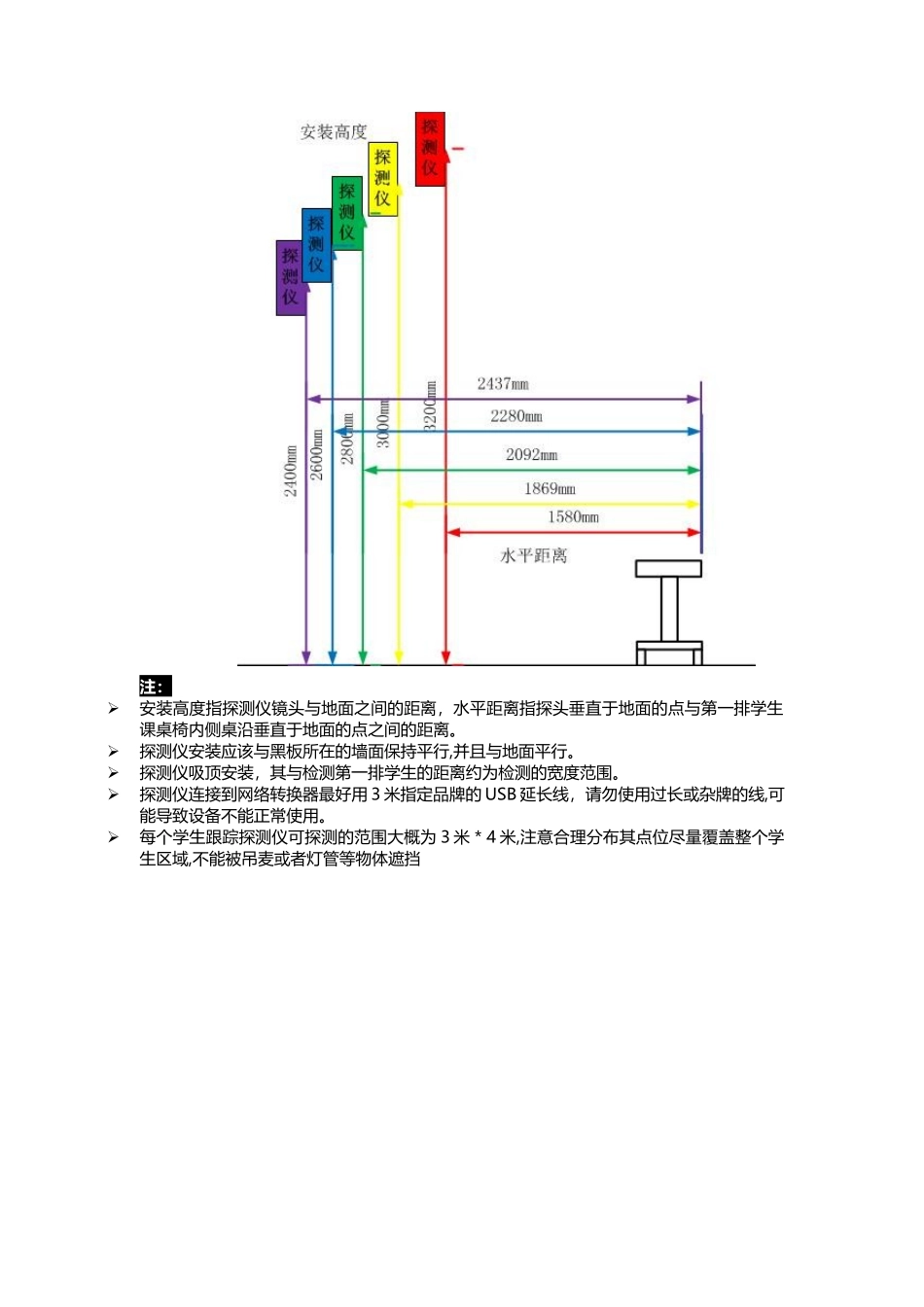

全 自 动 录 播 系 统 施 工 布 线 方 案设备安装设备定位两种常用焦距半球摄像机的左右拍摄角度老师跟踪定位半球安装标准注：老师定位一般使用焦距为 2.8mm 的半球摄像机，注意电源正负极不能接反，电源内芯为正，外壳为负,否则可能烧坏半球.其电源适配器为 12V 1A;安装距离约等于可视距离的一半。太近会导致有的区域检测不到;太远会使检测目标变小，同时会带入更多干扰。老师定位半球吸顶安装于黑板中轴线上，如前有遮挡，也可适当偏移。板书跟踪定位半球安装示意图注：板书定位一般使用焦距为 3。6mm 的半球摄像机,注意电源正负极不能接反，电源内芯为正，外壳为负，否则可能烧坏半球。其电源适配器为 12V 1A；板书定位半球离黑板墙的距离为黑板的厚度,一般为 120mm；板书定位半球注意不要被物体遮挡。学生跟踪探测仪的拍摄角度学生跟踪探测仪安装标准注：安装高度指探测仪镜头与地面之间的距离，水平距离指探头垂直于地面的点与第一排学生课桌椅内侧桌沿垂直于地面的点之间的距离。探测仪安装应该与黑板所在的墙面保持平行,并且与地面平行。探测仪吸顶安装，其与检测第一排学生的距离约为检测的宽度范围。探测仪连接到网络转换器最好用 3 米指定品牌的 USB 延长线，请勿使用过长或杂牌的线,可能导致设备不能正常使用。每个学生跟踪探测仪可探测的范围大概为 3 米＊4 米,注意合理分布其点位尽量覆盖整个学生区域,不能被吊麦或者灯管等物体遮挡吊麦安装标准老师话筒采纳吸顶吊装方式,位于教室前方两侧.距黑板 2。5-3 米,向下倾斜 25—45 度。2 支吊麦覆盖老师活动区域，其他的覆盖学生活动区域，话筒朝向教室的后方,向下倾斜 40 度左右，注意点位对称美观。吊麦安装示意图两机位设备点位图两机位设备安装图解表：设备名称数量用途安装位置和方法高清录播主机1录播平台、导播、编码、解码机柜跟踪主机1老师、学生定位跟踪机柜音频处理器1声音采集机柜老师一体化云台摄像机1拍摄老师后墙正中，2。0m 高度壁装学生一体化云台摄像机1拍摄学生前墙与左（右）侧学生座位齐平，2。0m 高度壁装网络转换器1连接学生跟踪探测器吊顶吊麦6-8拾取声音见安装标准图老师跟踪定位半球1老师跟踪定位见安装标准图学生跟踪探测仪4学生跟踪定位见安装标准图注：老师一体化云台摄像机安装距离黑板不得超过 12 米，教室长度在 12 米以内，安装在教室后墙，教室长度在 12 米以上或者后墙不能安...
